La idea de Ptolomeo es sencilla, aunque está formulada en un lenguaje complejo para nosotros. En la figura 1.10, A y A ′ representan la ubicación de los ojos izquierdo y derecho; C , el punto medio entre los dos ojos —allí donde inicia el descenso de la nariz—. Este es el vértice de una nueva pirámide que resume la contribución de cada pirámide independiente, allí donde tendría que estar el ojo del cíclope. CB es perpendicular a AA ′ y es el eje visual asociado a la nueva pirámide. JG representa un objeto dispuesto frontalmente (perpendicular al eje CB ) y a la misma altura de los dos ojos, mientras B es el punto de dicho objeto sobre el cual convergen los ejes independientes AB y A ′ B .

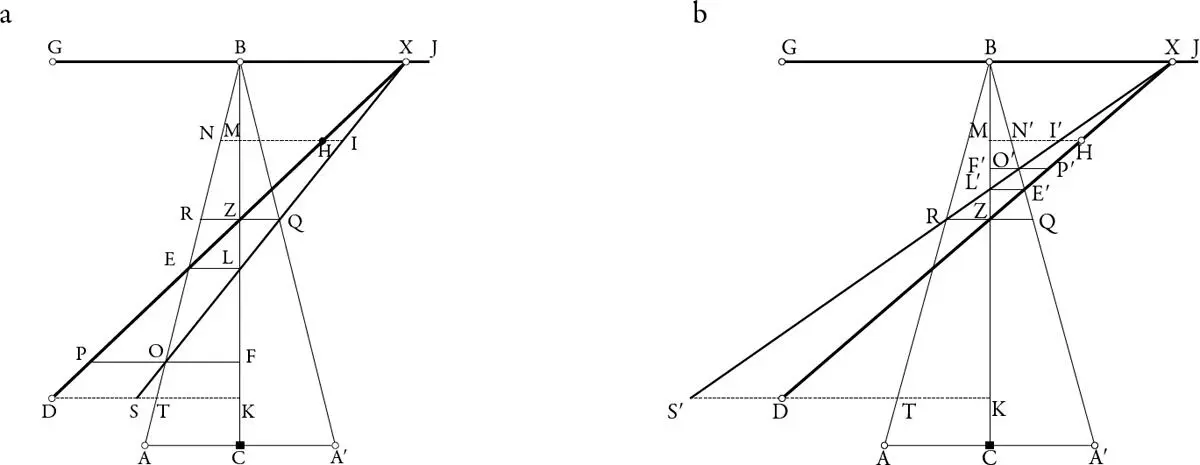

Figura 1.10. Principio heurístico a . Ojo izquierdo; b . ojo derecho

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Ptolomeo imagina que el observador fija su atención en B y por ello logra que los dos ejes independientes converjan en dicho punto. A continuación quiere saber qué tipo de imagen de los demás puntos cercanos percibimos con los dos ojos. Para ello, imagina un objeto recto dispuesto al frente del observador, en el mismo plano que contiene los puntos G , J , A y A ′. Sea DX ese objeto. No es necesario que X forme parte de GJ . Ptolomeo quiere saber cómo es visto DX por cada uno de los dos ojos, siempre que la mirada esté fija en B y podamos darle crédito al principio heurístico propuesto.

Sea H un punto cualquiera de DX . El principio heurístico demanda que tracemos la perpendicular HM al eje común CB y determinemos el corte N con el eje del ojo izquierdo, AB (véase figura 1.10a), y el corte N ′ con el eje del ojo derecho, A ′ B (véase figura 1.10b). A continuación debemos construir el segmento MI (ojo izquierdo) y MI ′ (ojo derecho), de tal forma que MI ≅ NH y MI ′ N ′ H . En la construcción hay que tener en cuenta que I y H están al mismo lado de CB y AB respectivamente, y que I ′ y H están al mismo lado de CB y A ′ B respectivamente.

Si repetimos este procedimiento para cada uno de los puntos H que se distribuyen a lo largo de la recta DX , se puede probar, como lo hizo Ptolomeo, que los nuevos puntos I e I ′ se distribuyen a lo largo de las rectas SX para el ojo izquierdo y S ′ X para el ojo derecho. En la demostración restringida al ojo izquierdo, Ptolomeo primero ubica S sobre DK , perpendicular a CB , de tal forma que S satisface el criterio heurístico para D . A continuación encuentra el punto de corte E de la recta DX con el eje del ojo izquierdo. Como la distancia de ese punto al eje es 0, la imagen de E , según el principio, debe hallarse en L sobre el eje CB . 47Ptolomeo prueba que cada uno de los puntos I de la recta SL satisface el principio heurístico para el punto correspondiente H . 48

A manera de corolario se puede inferir que H , I e I ′ coinciden cuando ellos caen sobre la perpendicular a CB trazada a partir de B . De hecho, coinciden en el punto X . Así las cosas, los objetos ubicados frontalmente a la altura del punto B se contemplan en la misma posición tanto por el ojo derecho como por el izquierdo (imagen singular), mientras que los puntos restantes H se ven en dos lugares diferentes I e I ′ (imágenes dobles). 49

En consecuencia, todo el objeto GJ se ve de manera singular ( Óptica , III, § 38). Los puntos P , E y Z ( P ′, E ′, Z ) son puntos notables de la construcción. P es el punto de DX cuya imagen O cae en el eje del ojo izquierdo ( P ′ es el punto de DX cuya imagen O ′ cae en el eje del ojo derecho). E es el punto de DX que cae sobre el eje del ojo izquierdo y cuya imagen L es vista por tal ojo en el eje común ( E ′ es el punto de DX que cae sobre el eje del ojo derecho y cuya imagen L ′ es vista por tal ojo en el eje común). Z es el punto de DX que cae sobre el eje común y es observado por el ojo izquierdo en Q y por el derecho en R .

Aunque Ptolomeo no ofreció una justificación teórica de su principio heurístico, sí presentó una serie de experimentos que podrían hacer las veces de justificación a posteriori , toda vez que gracias al principio se pueden explicar algunas apariencias. Estos experimentos pueden verse como anticipaciones teóricas de posibles resultados experimentales. ¿Realizó Ptolomeo en forma controlada dichos experimentos? Es muy arriesgado comprometerse con una respuesta afirmativa. La psicología experimental apenas se inauguró como disciplina, con estándares de control bien establecidos, en la segunda mitad del siglo XIX, en Alemania. Así las cosas, solo llegamos a contar con instrumental y medios de control adecuados para llevar a cabo los experimentos de Ptolomeo hasta esa fecha. Los experimentos de Ptolomeo bien realizados demandan (como veremos en varios apartes del capítulo 8): 1) ubicar al sujeto en un ambiente tal que no exista iluminación de trasfondo que pueda perturbar la observación; 2) entrenar al sujeto para que enfoque su atención en un objeto de control y entregue reportes de observación que remiten a objetos distintos a los que concentran su enfoque; y 3) contar con instrumental que permita repetir los experimentos con el mismo o diferentes sujetos. Ptolomeo no poseía los medios para satisfacer estas exigencias. Los resultados comentados por Ptolomeo se parecen más a anticipaciones deseadas que a resultados objetivos.

Los cinco experimentos citados en el libro II son diversas variaciones del mismo tema (Ptolomeo, Óptica , II, §§ 33-46). Uno de estos experimentos (el primero) sugiere el siguiente montaje (véase figura 1.11): sean A y A ′ los lugares donde se ubican los ojos izquierdo y derecho; CD el eje del ojo cíclope (eje común) y H , D , un par de banderines muy pequeños, izados sobre el eje común. Si le pedimos al observador que fije su atención en H , este banderín será visto en un único lugar, aunque sea contemplado por dos ojos. En tanto que D debe verse doble: 1) una imagen a la izquierda del eje común, pues D se encuentra a la izquierda del eje AH , y 2) una imagen a la derecha del eje común, ya que D se halla a la derecha del eje A ′ H . Si, en esas condiciones de observación, cerramos el ojo izquierdo, desaparece la primera imagen; si cerramos el ojo derecho, desaparece la segunda.

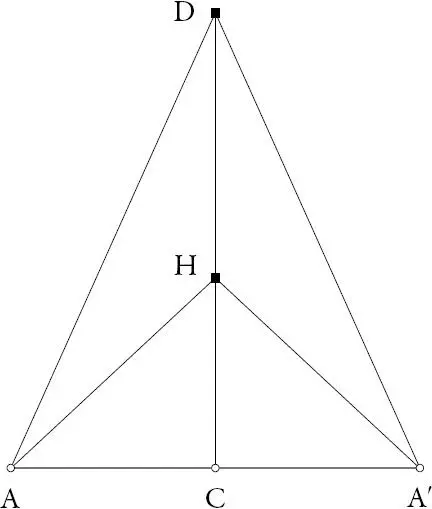

Figura 1.11. Experimento 1

Fuente : Elaboración del autor.

El segundo experimento de los dos citados en el libro III es muy interesante, porque supone la mezcla de colores ( Óptica , III, § 43). Ptolomeo pide construir un tablero rectangular negro y que marquemos, en uno de los extremos más cortos, las posiciones A y A ′, en donde han de ubicarse los ojos izquierdo y derecho de un sujeto experimental (véase figura 1.12). CD es el eje del ojo cíclope y coincide en longitud con el lado más extenso del rectángulo experimental. E es un punto ubicado a medio camino de CD , mientras TK es una recta horizontal (paralela a AA ′), que contiene a E y que se pinta de color verde. Entre tanto, Ptolomeo pide trazar la recta AEZ de color rojo, la recta A ′ EH de color amarillo, y marcar especialmente el punto E , para solicitarle al sujeto experimental que fije su atención en ese punto.
