Carlos Alberto Cardona - La pirámide visual - evolución de un instrumento conceptual

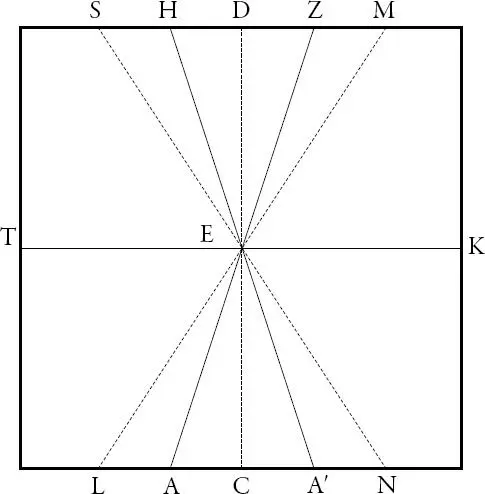

Figura 1.12. Experimento 2

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Si el principio heurístico es correcto y el observador enfoca su atención en el punto E , deben esperarse los reportes con observación binocular que se presentan en la tabla 1.1.

Tabla 1.1. Reporte experimental esperado Reportes Variaciones

*En formato de subíndice se indica el color con el que se han pintado las rectas.

Fuente : elaboración del autor.

No tenemos evidencia que asegure que Ptolomeo realizó tales experimentos. 50En principio, dudamos que pudiese poseer dispositivos que permitieran obtener información confiable. De cualquier manera, la descripción da cuenta de posibles experimentos que valen como anticipaciones teóricas, a la espera de confirmación experimental.

El método de proyección de Ptolomeo se puede usar para casos más complejos. La figura 1.13muestra la ubicación de un ojo en A , de donde se origina un cono visual de eje AG , mientras CG representa el eje común (ojo cíclope) cuando participa también otro ojo en una posición simétrica con respecto a A (sea A ′ el segundo ojo).

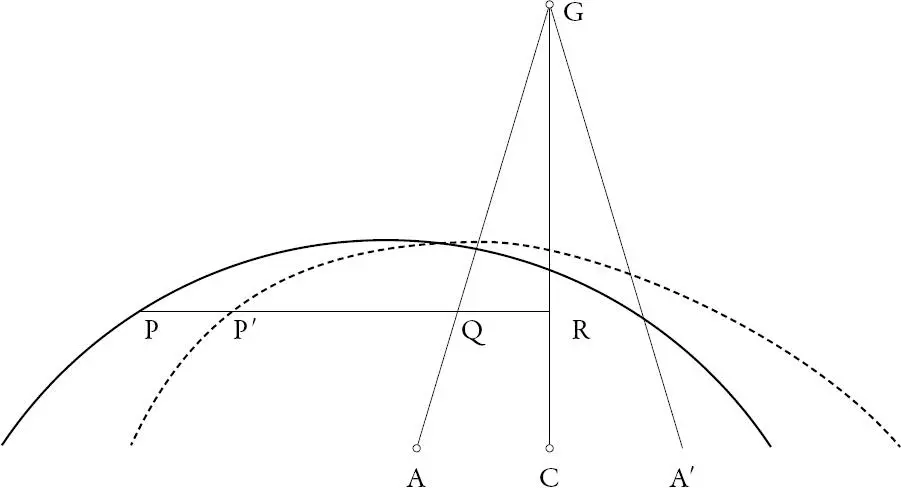

Figura 1.13. Contemplación binocular de un arco de circunferencia

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Imaginemos un objeto circular ubicado como señala, en la figura 1.13, el trazo continuo en color negro. Sea P un punto sobre dicho arco; la longitud de PQ define la distancia de P al eje visual AG , evaluada sobre la perpendicular al eje central CG . La imagen P ′ vista por A se encuentra, de acuerdo con el principio heurístico, sobre RP (perpendicular a CG ), de tal manera que PQ ≅ RP ′, con P ′ al mismo lado de R al que se halla P de Q . El lugar geométrico de todos los puntos P ′ cuando desplazamos P sobre el arco mencionado define la forma de la imagen del objeto circular que pretendemos contemplar. El arco de trazos discontinuos muestra el resultado para el caso expuesto. 51Nos ocupamos de nuevo y con más detalle de la visión binocular en el capítulo 8, en el apartado “Percepción de la distancia y visión estereoscópica”.

Principio clásico para la formación de imágenes

Tanto Euclides como Ptolomeo concibieron un principio que anticipa el lugar de la formación de imágenes, bien sea en espejos o entre medios refractantes. El principio fue vital en el estudio de la catóptrica 52y llegó a cobrar una importancia central, aunque tuvo que ser modificado para la explicación de la formación de pinturas en el fondo del ojo. 53La presentación que ofreció Ptolomeo es más precisa que la de Euclides. El libro III de su Óptica se ocupa del análisis de la reflexión . El estudio se inaugura con una interesante declaración metodológica, que conviene citar en extenso:

Para todos los casos en los cuales se busca el conocimiento científico, ciertos principios generales son necesarios, así que ciertos postulados que son seguros e indubitables en términos o bien de hechos empíricos o de consistencia lógica pueden ser propuestos y a partir de ellos se pueden derivar subsecuentes demostraciones (Ptolomeo, Óptica , III, § 3).

Independientemente del origen de los principios generales, la fuerza de su poder se deriva de los resultados que se puedan inferir a partir de ellos. Ya hemos visto la utilidad de este precepto metodológico en la defensa del principio heurístico para la visión binocular. Para efectos del estudio de la reflexión, Ptolomeo propone tres principios generales ( Óptica , III, § 3):

• Primer principio : los objetos vistos en un espejo aparecen en la extensión del rayo visual que, saliendo del ojo, alcanza al objeto después de ser desviado por el espejo.

• Segundo principio (regla del cateto) : la imagen de un objeto aparece en la perpendicular trazada desde el objeto visible a la superficie del espejo.

• Tercer principio (ley de la reflexión) : el rayo visual que conecta al ojo con el objeto pasando por el espejo ha de ser tal que las dos ramas del rayo se unen en el punto de reflexión, de tal manera que ambas coinciden en la amplitud angular que forman con la normal a la superficie trazada en dicho punto. 54

El rayo que hace posible la percepción del objeto sale del ojo, llega al punto de reflexión, en donde el espejo impide la penetración, y después se desvía hasta llegar al objeto (véase figura 1.14). Esto podría ocurrir de múltiples maneras, pero el tercer principio restringe las posibilidades a aquel caso en el que la perpendicular al espejo trazada en el punto de reflexión biseca las dos ramas del rayo visual. 55La imagen del objeto se encuentra sobre la prolongación de la rama que va del ojo al punto de incidencia (primer principio) y sobre la prolongación de la perpendicular al espejo trazada desde el objeto (segundo principio).

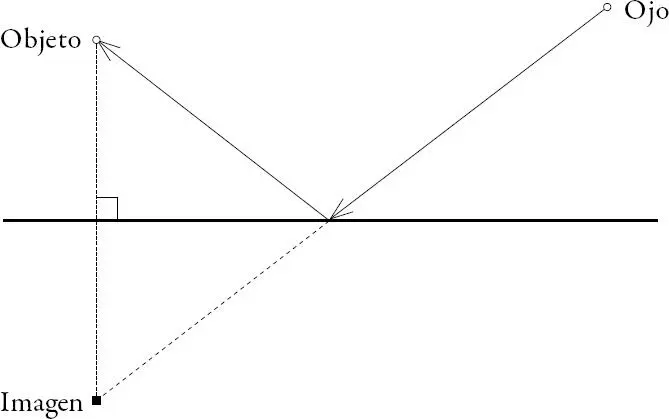

Figura 1.14. Principio clásico para la formación de imágenes

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Cuando se trata de la visión directa, es de esperar una trayectoria rectilínea del flujo visual que emana del ojo. Ahora bien, cuando el flujo es desviado por un espejo,

[…] el sentido visual debe seguir su inclinación natural y normal por alinear el rayo reflejado con el rayo inicial antes de la reflexión y entonces juzgar la [línea radial] resultante como si fuese recta, como si nada hubiese ocurrido [durante la reflexión] y conservar la disposición recta. La imagen de un objeto visible aparecerá entonces como un objeto visto sin impedimento alguno ( Óptica , III, § 14).

La noción de “visión directa” puede resultar inocua, toda vez que los rayos visuales se quiebran como consecuencia de la refracción justo al momento de abandonar el ojo. Ptolomeo encara esta dificultad, advirtiendo que los rayos que emanan del ojo lo hacen a partir del punto central de la esfera ocular ( Óptica , III, § 16); en ese orden de ideas, se presupone que cuando intentan abandonar la esfera ocular lo hacen en direcciones perpendiculares a la superficie de separación y por ello no es de esperar desviación alguna. 56
