Carlos Alberto Cardona - La pirámide visual - evolución de un instrumento conceptual

Con el ánimo de aligerar la presión que deviene del lenguaje extramisionista usado por Euclides, podemos esgrimir el hecho de que, en la primera definición, el autor introduce una cláusula hipotética y sugiere que los rayos visuales son trazos que podrían tener solo realidad en la imaginación. Veamos con atención cómo introduce el autor la definición mencionada: “ Supóngase que las líneas rectas trazadas a partir del ojo se propagan a lo largo de un espacio de grandes magnitudes” (Euclides, trad. en 2000a, p. 135; las cursivas son nuestras). Así las cosas, la definición 1 puede parafrasearse en estos términos: “Demos por sentado que las líneas rectas que se trazan desde la vista se prolongan a una distancia de inmensas proporciones”. 25

La definición 3 sugiere que vemos solo aquellos objetos opacos que interrumpen el trazo continuo de los rayos, es decir, aquellos objetos sobre los que inciden los rayos visuales. En el lenguaje intramisionista, tendríamos que decir que vemos aquellos objetos desde donde imaginamos líneas rectas trazadas hasta el ojo sin interrupción alguna; vemos el objeto si los rayos trazados desde él convergen en el ojo.

Las definiciones 4-7 sugieren que el tratado versa sobre cómo aparecen ante a mí los objetos visualmente perceptibles.

El texto es, entonces, un tratado de las apariencias visuales y de los instrumentos de control geométrico, a partir de los cuales emitimos juicios acerca de los objetos que activan dichas apariencias. Los objetos que delimiten una pirámide de mayor amplitud angular tienen, para el observador, la apariencia de objetos mayores, con independencia de si son realmente de menor tamaño, salvo que se hallan muy cerca del observador. La amplitud angular es el principal recurso geométrico para juzgar la apariencia.

El cono (o pirámide) de Euclides es un instrumento que comporta la siguiente combinación de elementos: 1) la propagación rectilínea de los rayos visuales, sin importar cuál es su naturaleza o la dirección de su propagación; 2) la transmisión inmediata de la información asociada a dichos rayos; 263) el ojo se encuentra en el vértice del cono (o pirámide); 4) el objeto observado, o parte de él, ocupa la base del cono; 5) el tamaño aparente del objeto visto y su ubicación en el campo visual dependen, primero, de la amplitud angular del cono: si esta es mayor, mayor será el tamaño aparente del objeto; y, segundo, de la dirección del eje del cono; 27y 6) la claridad de la visión depende del número de rayos visuales que inciden sobre el objeto (o convergen sobre el ojo).

A partir de las siete definiciones (postulados), Euclides infiere 58 proposiciones. Hemos agrupado algunas de estas proposiciones en seis teoremas, que reúnen los resultados más importantes en el marco del programa de investigación de nuestro interés.

Figura 1.1. Teorema 1. a . Objetos similares a diferentes distancias; b . objetos similares desplazados lateralmente

Fuente : Elaboración del autor. Las figuras cuentan con modelación en el micrositio.

Teorema 1 (Proposiciones 4, 5, 7, 53, 56) . Objetos de igual tamaño ubicados a distancias diferentes se despliegan con diferentes amplitudes angulares en nuestro campo visual. Los más alejados se contemplan bajo ángulos más pequeños y, en consecuencia, adquieren una apariencia de menor tamaño.

Aun cuando el segmento AB coincide en longitud con el segmento CD (véase figura 1.1a), AB parece mayor para el observador en O , toda vez que el ángulo AOB es mayor que el ángulo COD , siempre que CD esté más alejado de O que AB . 28

La proposición 4 establece un resultado semejante, cuando los objetos de igual tamaño se organizan a lo largo de una misma recta y uno a continuación del otro. En este caso, si O presenta la ubicación del observador (véase figura 1.2b) y aun cuando las magnitudes de los segmentos son tales que

la apariencia varía, toda vez que

por lo tanto, AB parecerá mayor que BC , este que CD , y este que DE . 29

La proposición 7 analiza el mismo caso cuando los segmentos, aunque están sobre la misma recta, no se encuentran uno a continuación del otro.

Teorema 2 (Proposición 6) . Los espacios paralelos vistos de lejos parecen convergentes. Esta proposición reviste gran importancia, toda vez que anticipa uno de los principios centrales de la organización perspectiva, advertida por los pintores del Renacimiento. 30

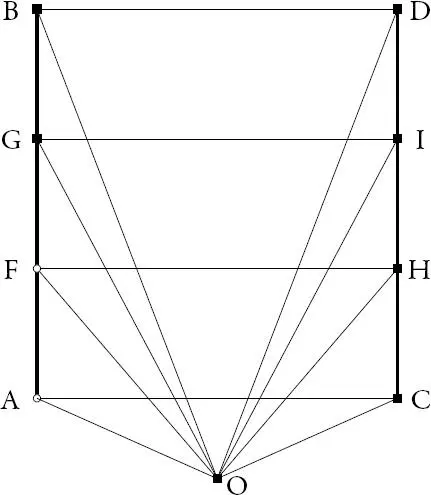

Euclides supone que las longitudes de los segmentos paralelos AC , FH , GI y BD son iguales y pide imaginar que A , F , G , B se encuentran en la misma recta AB , en tanto que C , H , I , D lo están en la recta CD (paralela a AB ) (véase figura 1.2).

Figura 1.2. Teorema 2

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Dado que AC está más cerca del observador O que FH , y este más cerca que GI y GI más cerca que BD , debe ocurrir —en virtud del teorema anterior— que AC parece mayor que FH , este mayor que GI y GI mayor que BD . En consecuencia, los segmentos transversales, aunque de igual longitud, parecerán menores cuanto más lejos se encuentren del ojo O .

Así las cosas, las rectas paralelas AB y CD perderán la apariencia de paralelas y se verán en el campo visual de O como si fuesen convergentes.

De igual modo, si O se halla en un plano más elevado que el de ABDC , los resultados siguen siendo los mismos, en tanto que BD parecerá estar en una posición más elevada que GI , este segmento en una más elevada que FH y este en una más elevada que AC (teorema 4, proposición 10).

Teorema 3 (Proposición 8) . Las dimensiones aparentes de los objetos no son inversamente proporcionales a las distancias de ellos al ojo. Podemos sentirnos inclinados a esperar, en primera aproximación, que un objeto ubicado n veces más lejos que otro de igual tamaño y en idéntica distribución con respecto al eje visual, aparezca en nuestro campo visual como si fuese n veces menor, como se asume en la representación perspectiva ideada en el Renacimiento. Este, sin embargo, no es el caso, si el tamaño aparente se juzga a partir de la amplitud angular del cono de Euclides.

Sean AB y CD dos objetos de idéntica longitud, ubicados perpendicularmente al eje visual OA y a distancias disímiles del observador O (véase figura 1.3). Euclides demuestra, en un lenguaje diferente al que transcribo aquí, que si AO = nCO , tan ( β ) = n tan ( α ); pero de allí no puede inferirse que β = nα , salvo si se trata de ángulos muy pequeños.
