Katrin Bekes - Molaren-Inzisiven-Hypomineralisation

3.5.2 Mechanische Eigenschaften

Die mechanischen Eigenschaften eines Zahns werden durch die Relation von Festigkeit (Härte) und Elastizität (Elastizitätsmodul) erfasst. Die Elastizität eines Zahns bietet durch die Absorption einwirkender Kräfte einen relativen Schutz. Eine zunehmende Elastizität bedingt allerdings ab einem bestimmten Punkt eine Einschränkung in der Funktion, wenn die Struktur zu flexibel wird. Folglich ist ein festes Stützgerüst nötig, das die erforderliche Stabilität besitzt. Der gesunde Schmelzmantel erfüllt diese Anforderung aufgrund seiner Härte und Festigkeit optimal, sodass hier hohe Belastungen möglich sind.

Untersuchungen an MIH-geschädigtem Schmelz ergaben sowohl für die Härte als auch für den Elastizitätsmodul deutlich niedrigere Werte im Vergleich zu gesundem Zahnschmelz 10 , 11 , 14 , 17 , 18. Unterschiedliche Autorengruppen konnten eine um 50 bis 90 % geringere Härte belegen 14 , 15.

Dies hat vor allem bei der Planung von Restaurationen klinische Konsequenzen. Die reduzierte mechanische Festigkeit scheint auch für die häufig beobachteten Randfrakturen von Kompositfüllungen von Bedeutung zu sein, wenn die gewählten Präparationsgrenzen nicht bis in den gesunden Schmelzbereich extendiert wurden 14. Dies wird sichtbar, sobald Kaukräfte den vulnerablen Bereich stark beanspruchen. Meist bricht dann der Zahn um eine mehr oder wenige intakte Füllung weg oder an den kaulasttragenden Höckern treten Chipping-Frakturen auf 20(Abb. 3-10).

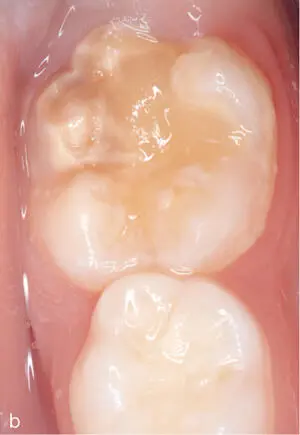

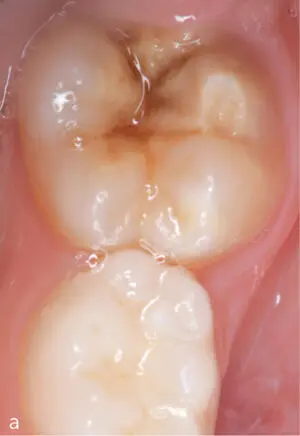

Abb. 3-10 Chipping-Fraktur an kaulasttragenden Höckern der ersten unteren Molaren. a) Erste kleine Fraktur des distovestibulären Höckers an Zahn 36 nach kurzer Gebrauchsperiode. b) Größerer Schmelzeinbruch am distovestibulären Höcker von Zahn 46.

3.5.3 Mineraldichte

Analysen zum Mineralgehalt von MIH-betroffenen Zahnschmelzproben ergeben in Abhängigkeit von der gewählten Untersuchungstechnik eine Bandbreite an unterschiedlichen Ergebnissen 10 , 17 , 18 , 21 , 22. REM-Aufnahmen nach dem Rückstreuungsprinzip weisen bei hypomineralisiertem Schmelz lediglich eine Abnahme von 5 % in der Mineraldichte gegenüber gesundem Schmelz auf. Dagegen konnten röntgentomografische Prüfungen eine reduzierte Mineraldichte von ca. 20 % in betroffenen Arealen demonstrieren. Die als Goldstandard geltende transversale Mikroradiografie zeigt sogar, dass in den am stärksten betroffenen Regionen die Mineraldefizite sogar 45 % übersteigen können 18 , 22 , 23.

Weitere Unterschiede werden im Hinblick auf den Mineralkonzentrationsgradienten deutlich. Während gesunder Schmelz einen von der Schmelz-Dentin-Grenze zur Oberfläche hin zunehmenden Gradienten aufweist, nimmt dieser bei MIH-befallenem Schmelz ab. Die Oberfläche weist dann zusätzlich eine dünne Schicht gut mineralisierten Schmelzes auf 22.

Interessanterweise scheint sich die Reduktion in der Mineraldichte nicht nur auf den tatsächlich klinisch betroffenen MIH-Schmelz zu begrenzen, sondern ist auch in der sogenannten Übergangszone, d. h. in bereits klinisch gesund aussehendem Schmelz direkt neben dem MIH-Defekt, zu finden 24. Dies kann von großer klinischer Relevanz sein, da im klinischen Alltag häufig die visuell nachweisbaren Läsionsgrenzen als Grenzen für die Präparation geplant werden 18 , 21 , 24.

3.5.4 Chemische Eigenschaften

Im Vergleich zu gesundem Schmelz zeigt MIH-befallener Schmelz einen vielfach höheren Proteingehalt 25 , 26. Eine Arbeitsgruppe konnte zeigen, dass dieser im Fall von weißen und gelben Opazitäten etwa 8-fach höher, bei braunen Verfärbungen sogar 15- bis 21-fach höher liegt 26. Andere Autoren fanden einen 3- bis 15-fach höheren Proteingehalt in hypomineralisierten Schmelzarealen 25. Gelber oder brauner Schmelz ist dabei reich an Serumalbumin, Antitrypsin und Serumantithrombin. Der Gehalt an verbleibenden Amelogeninen entspricht nahezu den Normwerten 25.

Untersuchungen, in denen das Ca/P-Verhältnis von betroffenem und gesundem Schmelz verglichen wurde, sind in ihren Ergebnissen uneinheitlich 11 , 15 , 17. Während einige Forschungsarbeiten keinen Unterschied im Ca/P-Verhältnis fanden 18, konnte in anderen Studien eine um 5 bis 20 % reduzierte Ratio ermittelt werden 27 , 28.

Analysen der Kohlenstoff/Karbonat-Konzentration und des Kohlenstoffgehalts zeigen eine signifikante Erhöhung sowohl der Kohlenstoffkonzentration als auch des Karbonatgehalts bei hypomineralisiertem Schmelz 7 , 11 , 27.

3.6 Klinische Implikationen und Schlussfolgerung

MIH-betroffene Zähne zeichnen sich durch eine verminderte Mineralisation aus, die sich vom klassischen Krankheitsbild der Karies unterscheidet. Folglich lassen sich die allgemein gültigen Therapiegrundsätze einer Kariesbehandlung nicht 1:1 auf die der MIH übertragen.

MIH-Schmelz weist einen reduzierten Ca- und P-Gehalt, eine geringere Härte und einen verminderten Elastizitätsmodul aus. Zudem zeigen sich im Vergleich zu gesundem Zahnschmelz stärkere Porositäten, erhöhte Kohlenstoff- und Karbonatkonzentrationen und höhere Proteingehalte. Die Schmelzkristalle sind weniger dicht gelagert und haben dickere prismatische Hüllen sowie höhere inter- und intraprismatische Konzentrationen organischer Partikel. Darüber hinaus ist geätzter MIH-Schmelz durch ein abnormes Ätzmuster charakterisiert, das nicht optimal für den nachfolgenden adhäsiven Verbund mit Restaurationsmaterialien ist.

Aus den beschriebenen Merkmalen lassen sich einige klinischen Überlegungen für die Behandlung von MIH-betroffenen Zähnen ableiten: Da der Schmelz dieser Zähne eine reduzierte Härte und Elastizität aufweist und somit weniger belastbar ist, sollten trotz der prinzipiell minimalinvasiven Herangehensweise bei der restaurativen Therapie überhängende MIH-Schmelzareale vermieden werden 24 , 29. Zudem sollte eine Extension der Kavitätenpräparation bis in den gesunden Schmelz in Betracht gezogen werden 24 , 29, um die Notwendigkeit einer schnellen Wiederbehandlung zu reduzieren. Allerdings ist dies nicht immer möglich. Die hierzu existierenden unterschiedlichen Ansätze werden in Kapitel 12 näher beleuchtet.

3.7 Literatur

1.Radlanski RJ. Orale Struktur- und Entwicklungsbiologie. Berlin: Quintessenz, 2011.

2.Ten Cate AR. Oral Histology. Development, Structure and Function. St. Louis: Elsevier, 2017.

3.Hu JC, Yamakoshi Y, Yamakoshi F, Krebsbach PH, Simmer JP. Proteomics and genetics of dental enamel. Cells Tissues Organs 2005;181:219-231.

4.Hu JC, Chun YH, Al Hazzazzi T, Simmer JP. Enamel formation and amelogenesis imperfecta. Cells Tissues Organs 2007;186:78-85.

5.Stiefel A. Biologie des Zahnschmelzes. In: Binus W, Pilz V, Stiefel A (Hg). Initialkaries. Präventiv-therapeutische Alternativen eines pathobiologischen Phänomens. Leipzig: Barth, 1987.

6.Suga S. Enamel hypomineralization viewed from the pattern of progressive mineralization of human and monkey developing enamel. Adv Dent Res 1989;3:188-198.

7.Jälevik B, Dietz W, Noren JG. Scanning electron micrograph analysis of hypomineralized enamel in permanent first molars. Int J Paediatr Dent 2005;15:233-240.

8.Kodaka T, Debari K, Yamada M, Kuroiwa M. Correlation between microhardness and mineral content in sound human enamel (short communication). Caries Res 1992;26:139-141.

9.Anderson P, Elliott JC, Bose U, Jones SJ. A comparison of the mineral content of enamel and dentine in human premolars and enamel pearls measured by X-ray microtomography. Arch Oral Biol 1996;41:281-290.
