IMPORTANTE

Recuerde que, una vez creados los objetos tridimensionales, puede activar el comando Órbita librepara girarlos y visualizarlos desde distintos ángulos.

1.En el siguiente ejercicio crearemos un objeto tridimensional combinando varios objetos planos. Para ello, seguimos trabajando con el dibujo de ejemplo Proyecto2.dwg.Antes de empezar, aplique un zoom ventana sobre la primera mesa. Active el comando Polígonopulsando el primer icono de la tercera fila del grupo de herramientas Dibujo.

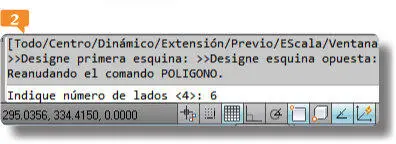

2.Debemos especificar el número de lados que tendrá el polígono. En la línea de comandos escriba el valor 6y pulse Retorno.

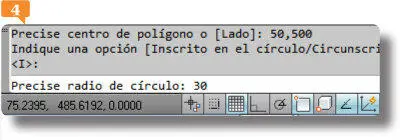

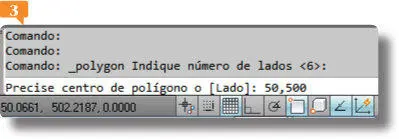

3.El siguiente paso consiste en indicar el punto en el cual se situará el centro del polígono. Inserte las coordenadas 50,500en la línea de comandos, pulse dos veces Retornoy, para establecer el radio del polígono, escriba el valor 30y pulse Retorno.

4.Una vez trazado el polígono, dibujaremos un círculo a su alrededor. Active la herramienta Círculopulsando sobre el último icono de la segunda fila del grupo de herramientas Dibujo, sitúe el punto central del círculo en las coordenadas 50,500y pulse Retorno.

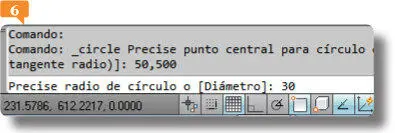

5.Escriba el valor 30como radio del círculo y pulse de nuevo la tecla Retorno.

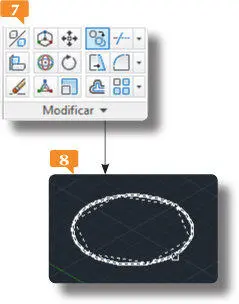

6.Seguidamente, tomando como base estos dos objetos, crearemos un objeto tridimensional. Copiaremos los dos objetos y después los uniremos con líneas sencillas para obtener así un objeto en tres dimensiones. Pulse sobre el cuarto comando del grupo de herramientas Modificar, el comando Copiar, seleccione el polígono de seis lados y el círculo que acabamos de trazar y pulse Retorno.

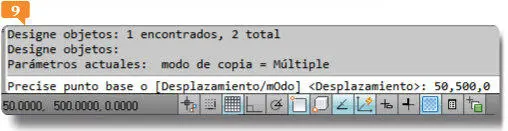

7.Como punto base de la copia, inserte las coordenadas 50,500,0y pulse la tecla Retorno.

Recuerde que de manera predeterminada se encuentra activo el modo de copia Múltiple, que nos permitirá realizar múltiples copias en una misma acción hasta que desactivemos la herramienta Copia. Es posible cambiar a Simple el modo de copia.

8.Seguidamente, establezca el segundo punto para la copia en las coordenadas 110,560,30 y salga del modo de copia pulsando la tecla Retorno.

9.Sólo falta unir los objetos. Pulse sobre el comando Líneadel grupo de herramientas Dibujo, haga clic en uno de los vértices del polígono situado en la parte superior, pulse en el mismo vértice de la figura situada en la parte inferior para establecer el segundo punto de la línea y pulse Retornodos veces seguidas: la primera para finalizar el proceso de creación de la línea y la segunda para reactivar la herramienta. Repita el mismo proceso con la herramienta Líneapara cada uno de los vértices de los polígonos.

10.Por último, guarde los cambios pulsando el icono Guardarde la Barra de herramientas de acceso rápido.

AUTOCAD PROPORCIONA tres comandos booleanos de edición de sólidos (Unión, Diferencia e Intersección) con los cuales es posible crear objetos sólidos complejos a partir de primitivas sencillas. El comando Unión combina dos o más sólidos 3D, superficies o regiones 2D para formar un único sólido 3D compuesto o una única superficie o región compuesta.
