13.Acabe el ejercicio guardando el dibujo con el nombre Caja.

IMPORTANTE

Los filtros de coordenadas, o filtros para puntos, son siempre relativos al sistema de coordenadas actual, por lo que es importante conocer la orientación del plano en cada momento.

EN AUTOCAD 2012, EL ICONO DEL SISTEMA de coordenadas SCP se ha actualizado para permitir su manipulación directa. Para modificarlo, basta con seleccionarlo con un clic y utilizar los nuevos pinzamientos multifuncionales que aparecen sobre sus extremos. Podremos así trasladar su origen, alinearlo a objetos y rotarlos sobre los ejes X, Y o Z sin necesidad de acceder al comando del SCP.

IMPORTANTE

Al usar las opciones de giro de los pinzamientos de ejes del SCP es posible establecer el ángulo de rotacióngráficamente o bien indicar un valor en la línea de comandos.

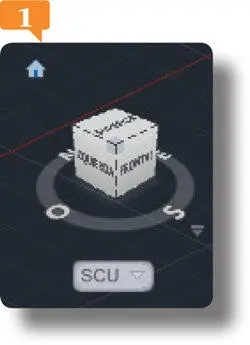

1.En el sencillo ejercicio que proponemos a continuación practicaremos con los nuevos pinzamientos multifunción añadidos en AutoCAD 2012 al icono SCP. Seguimos trabajando para ello con el archivo Cajaque creamos y guardamos en la lección anterior. Para empezar, regrese a la vista establecida como de inicio pulsando en el icono en forma de casa que aparece al situar el puntero del ratón sobre el cubo de vistas.

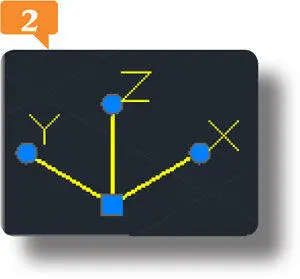

2.En esta vista, el icono del sistema de coordenadas personal se ubica en la esquina inferior izquierda del área de trabajo. Haga clic sobre él para seleccionarlo y hacer que aparezcan sus pinzamientos multifunción.

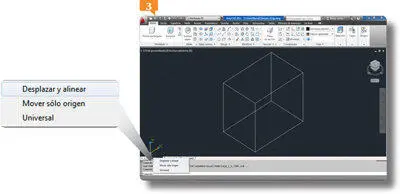

3.Aparecen el pinzamiento de origen (con forma cuadrada) y los pinzamientos de los ejes (con forma circular). Sitúe el puntero del ratón sobre el pinzamiento de origen para que aparezcan sus opciones y elija Desplazar y alinear.

El pinzamiento de origendel icono SCP también permite desplazar únicamente el origen.

4.Ahora el icono SCP se desplaza junto con el cursor para que podamos arrastrarlo hasta la parte del objeto con el que queremos alinearlo. A modo de ejemplo, pulse sobre la esquina inferior izquierda de la caja.

5.De este modo hemos alineado el origen del SCP con ese punto de la caja. Para devolverle su ubicación original, sitúe de nuevo el puntero del ratón sobre el pinzamiento de origen y haga clic en la opción Universal.

6.Seguidamente comprobaremos qué opciones se incluyen en los pinzamientos multifunción de los ejes del icono SCP. Vuelva a seleccionarlo y sitúe el puntero del ratón sobre el pinzamiento del eje X.

7.Como ve, es posible modificar la dirección del eje en cuestión, así como girarlo alrededor de cualquier de los otros dos ejes. De este modo nos ahorramos el tener que acceder al menú contextual del icono, donde también encontramos esas opciones de edición. Haga clic en la opción Girar alrededor del eje Z.

8.De esta manera el eje X se desplaza junto con el puntero tomando como punto base el eje Z. Haga clic en cualquier punto y devuelva el icono SCP a su estado universal usando esa opción de su pinzamiento de origen.

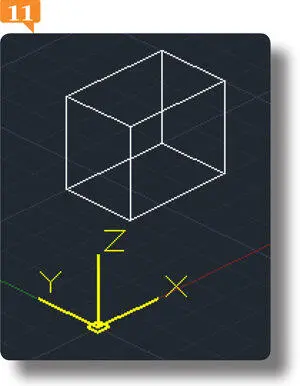

9.Por último, para cambiar el modo en que se muestra ese icono, activaremos el estilo visual Estructura alámbrica. Haga clic en la etiqueta de visualización Estructura alámbrica 2D, elija la opción Estructura alámbricay vea cómo cambia el aspecto del icono SCP.

LAS PRIMITIVAS DE SÓLIDOS SON OBJETOS tridimensionales con propiedades similares a un bloque de material sólido, como volumen, masa, centro de gravedad, etc.

IMPORTANTE

Del mismo modo que las mallas, los sólidosse muestran en la pantalla como estructuras alámbricas hasta que se les aplica algún tipo de sombreado o bien se ocultan o se modelizan.

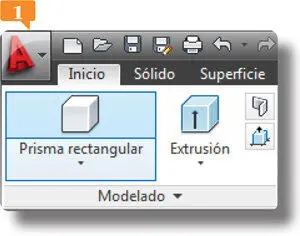

1.Empezamos este ejercicio con un nuevo dibujo abierto en la zona gráfica, con la rejilla activada y el modo de zoom Todoaplicado. Vamos a utilizar la herramienta Prisma rectangularpara dibujar una mesa. En el grupo de herramientas Modelado, pulse sobre el icono Prisma rectangular.

2.Para construir un prisma rectangular, primero debemos especificar las dos esquinas contrapuestas del rectángulo y después aplicarle grosor. Como primer punto del rectángulo inserte las coordenadas 100,200en la línea de comandos y pulse Retorno.
