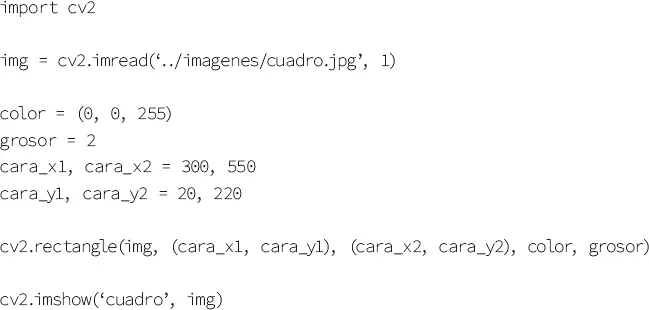

¿Cómo se enmarcaría la cara de la niña del cuadro anterior? Con un programa similar al siguiente:

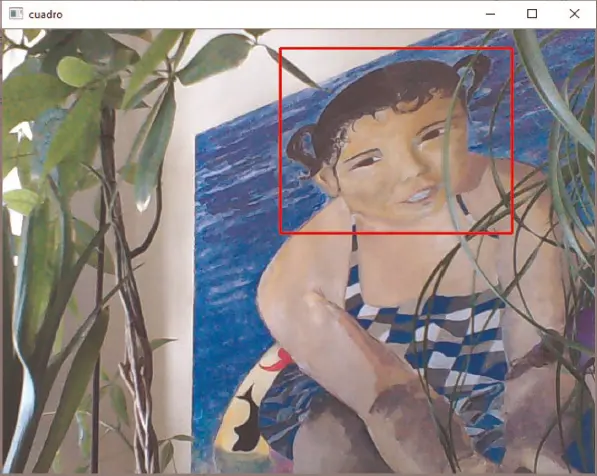

Dicho código no requiere de ningún comentario añadido, a excepción de que en la sentencia rectangle() las coordenadas se han elegido para situarlo sobre la cara de la niña. El resultado de su ejecución lo puede ver a continuación.

La función rectangle() se utiliza frecuentemente en combinación con técnicas de análisis de imágenes, como la de reconocimiento facial, que delimita el área donde se localiza la cara de una persona. En ese caso, será el propio algoritmo de análisis de imágenes el que calcule las coordenadas donde deberá situarse el rectángulo.

Para pintar un círculo, la función que tiene que utilizar es:

circle( imagen , centro , radio , color , grosor )

En el caso de una elipse, sería:

En esta última función, los argumentos que requieren de una explicación adicional son los relacionados con la longitud de los ejes y los ángulos. En el primer caso, esta se expresa como una tupla cuyo primer valor corresponde al eje mayor, y el segundo, al menor, dado en píxeles. Respecto al ángulo, hace referencia al arco de la elipse que se va a pintar. Si esta fuera de 360 grados, se dibujaría completa, 180 grados correspondería a la mitad, etc. El ángulo inicial sería por el que empezaría a pintarse dicho arco, y el final, en el que acabaría.

En esta función, el grosor es un argumento opcional.

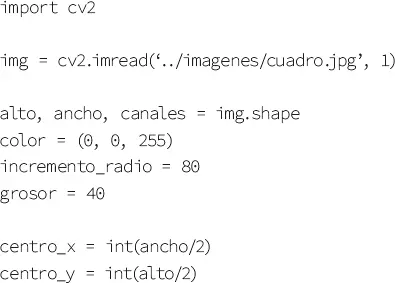

Para practicar con el dibujo de círculos, va a pintar una diana sobre la imagen del cuadro de la niña. Su código es el siguiente:

Este programa no es difícil de entender. Lo único que sería necesario comentar es que todas las circunferencias con las que se dibuje la diana tendrán como centro el de la propia imagen. De ahí que se utilice el atributo shape para obtener el ancho y alto, ya que el centro de la imagen será el punto:

(ancho/2, alto/2)

Puesto que una división devuelve un valor de tipo float y los píxeles de una imagen deben ser números enteros, tendrá que realizarse una operación de casting para obtener las coordenadas x, y del centro de la imagen (centro_x y centro_y).

El bucle for que hay a continuación establece el rango con los valores del radio de la circunferencia que se va a pintar en cada bucle con la función circle().

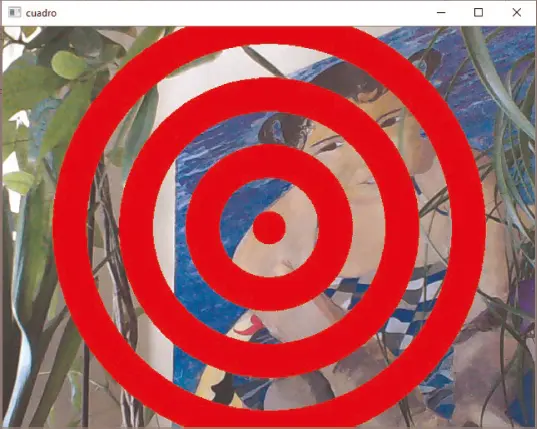

Observe el resultado obtenido.

Para escribir textos sobre una imagen, la función que deberá emplear es:

putText( imagen, texto, posición, fuente, escala, color, grosor )

El primer argumento de esta función es la imagen sobre la que se va a escribir el texto indicado en el segundo argumento. La posición es una tupla que especifica las coordenadas x, y donde empezará a escribirse. La fuente puede ser cualquiera de las identificadas con las siguientes constantes:

• FONT_HERSHEY_SIMPLEX

• FONT_HERSHEY_PLAIN

• FONT_HERSHEY_DUPLEX

• FONT_HERSHEY_COMPLEX

• FONT_HERSHEY_TRIPLEX

• FONT_HERSHEY_COMPLEX_SMALL

• FONT_HERSHEY_SCRIPT_SIMPLEX

• FONT_HERSHEY_SCRIPT_COMPLEX

• FONT_ITALIC

Las seis primeras fuentes son variantes de sans-serif, las dos siguientes simulan una escritura a mano. La última es la cursiva.

Respecto a la escala, este argumento es el factor por el que se multiplicaría el tamaño base de la fuente. Los últimos argumentos son el color y el grosor (opcional) con el que se va a escribir el texto.

Esta función solo admite un pequeño subconjunto de caracteres ASCII, entre los que no se encuentran caracteres especiales como los acentos o la letra ‘ñ’. Para mostrarlos, tendrá que hacer uso de la librería PIL.

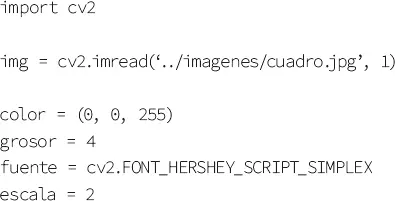

En esta última práctica va a mejorar el programa en el que se señalaba a la niña del cuadro con una flecha, para indicar que se trata de Isabel. El código resultante es el siguiente:

De este programa la única sentencia que es necesario explicar es la que escribe el nombre de la niña (“Isabel”) comenzando en la posición (100, 75), con un tipo de letra que simula estar escrita a mano (FONT_HERSHEY_SCRIPT_SIMPLEX). El color y el grosor tanto de la letra como de la flecha son los mismos. El tamaño de letra (escala) es el doble del que tiene originalmente la fuente elegida.

cv2.putText(img, “Isabel”, (100, 75), fuente, escala, color, grosor)

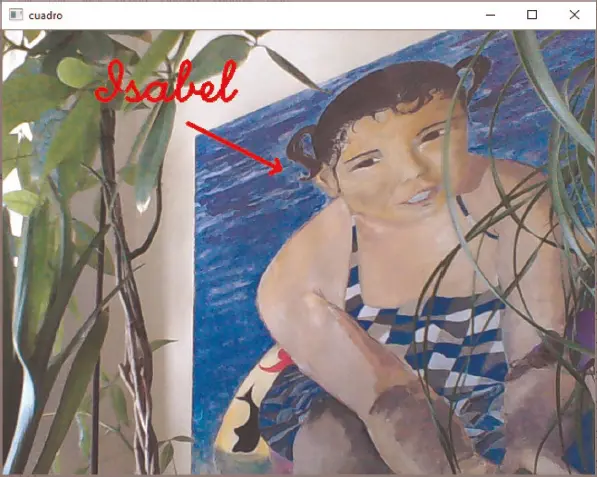

La siguiente imagen muestra el resultado de la ejecución de este programa.

OpenCV no ofrece posibilidades de alineación de texto, pero a veces puede resultar interesante centrarlo en una zona en la que haya algo de interés, por ejemplo, sobre objetos identificados en aplicaciones de realidad aumentada. Para ello, es necesario conocer las dimensiones del texto que se va a mostrar, que podrá obtener con la función:

getTextSize( texto, fuente, escala, grosor )

El resultado devuelto por esta función son dos valores:

• Una tupla con el ancho y alto del texto.

• El número de píxeles que sobresale por debajo de la línea base el punto más bajo de alguna de sus letras.

La línea base de un texto es sobre la que se apoya la mayoría de sus letras. Por debajo se sitúan los trazos descendentes de aquellas como la ‘g’, la ‘p’, etc.
