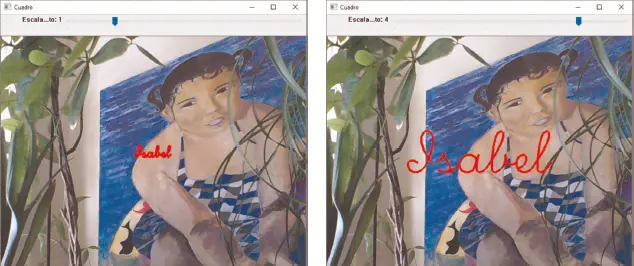

Ejecute el programa y observe cómo cambia el tamaño del texto según modifica el valor de la barra de desplazamiento. En la siguiente imagen puede ver dos ejemplos en los que el valor de la escala es 1 y 4.

La forma habitual de utilizar la interfaz de usuario de una aplicación es a través del ratón y el teclado. En OpenCV, dicha interacción se realiza capturando los eventos que producen estos dispositivos. Cuando se mueve o se pulsa el ratón, o cualquier tecla, dichos eventos provocan la ejecución de una función de callback , que será la encargada de realizar las acciones correspondientes. Veamos cómo funciona.

Con frecuencia, será necesario interaccionar con la imagen mostrada en pantalla mediante el ratón. Por ese motivo, OpenCV proporciona un mecanismo que permite la captura de los eventos que genera, los cuales provocarán la ejecución de la función de callback encargada de realizar las tareas correspondientes a cada uno de ellos. La forma de establecer este mecanismo de captura de eventos es mediante la función:

setMouseCallback( ventana , función )

El primer argumento es el nombre de la ventana en la que se van a capturar los eventos del ratón, mientras que el segundo corresponde al nombre de la función de callback encargada de manejarlos.

Se podría añadir un tercer argumento con los parámetros adicionales que se pasarían a la función de callback cuando se produjera el evento.

La función de callback se debe declarar con los siguientes argumentos:

función de callback ( evento , x , y , flags )

El primer argumento es el evento generado por el ratón, representado por las constantes:

• EVENT_MOUSEMOVE. El puntero del ratón se ha movido.

• EVENT_LBUTTONDOWN. Se ha presionado el botón izquierdo del ratón.

• EVENT_RBUTTONDOWN. Se ha presionado el botón derecho del ratón.

• EVENT_MBUTTONDOWN. Se ha presionado el botón central del ratón (si lo hubiera).

• EVENT_LBUTTONUP. Se deja de presionar el botón izquierdo del ratón.

• EVENT_RBUTTONUP. Se deja de presionar el botón derecho del ratón.

• EVENT_MBUTTONUP. Se deja de presionar el botón central del ratón (si lo hubiera).

• EVENT_LBUTTONDBLCLK. Se hace doble clic con el botón izquierdo del ratón.

• EVENT_RBUTTONDBLCLK. Se hace doble clic con el botón derecho del ratón.

• EVENT_MBUTTONDBLCLK. Se hace doble clic con el botón central del ratón (si lo hubiera).

• EVENT_MOUSEWHEEL. Los valores positivos y negativos indican un desplazamiento hacia delante o atrás de la rueda del ratón, respectivamente.

• EVENT_MOUSEHWHEEL. Los valores positivos y negativos delatan un desplazamiento hacia la derecha o la izquierda de la rueda del ratón, respectivamente.

Los dos argumentos siguientes son las coordenadas x, y del punto en el que se encontraba el ratón cuando se produjo el evento. El argumento flags indica diferentes situaciones especiales, identificadas por las siguientes constantes:

• EVENT_FLAG_LBUTTON. El botón izquierdo del ratón está presionado.

• EVENT_FLAG_RBUTTON. El botón derecho del ratón está presionado.

• EVENT_FLAG_MBUTTON. El botón central del ratón está presionado.

• EVENT_FLAG_CTRLKEY. La tecla CTRL está presionada.

• EVENT_FLAG_SHIFTKEY. La tecla SHIFT está presionada.

• EVENT_FLAG_ALTKEY. La tecla ALT está presionada.

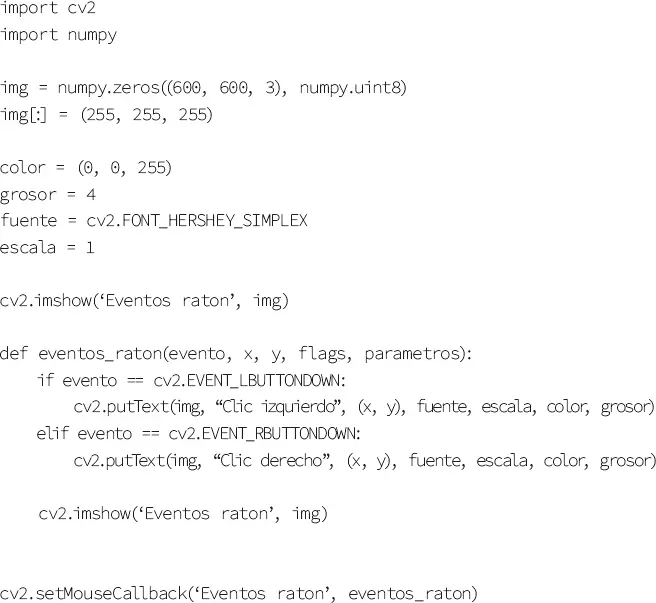

El siguiente programa se utiliza para escribir el tipo de evento de ratón generado, en el punto de la pantalla en el que se produjo. Por simplicidad, solo se detecta si se ha pulsado el botón derecho o el izquierdo del ratón.

En primer lugar, se importan las librerías que se van a utilizar en el programa. En este caso, además de OpenCV, se importa NumPy para crear una imagen blanca que se usará como fondo de pantalla.

Dicha imagen se obtiene con la función zeros(), tal como ya conoce.

A continuación, se declaran las variables que establecen el color del texto (rojo), su grosor, la fuente y la escala.

Luego, se muestra la ventana “Eventos raton” con el fondo blanco.

cv2.imshow(‘Eventos raton’, img)

Saltando a la última línea del programa, puede ver que se establece la función eventos_raton() como la encargada de tratar los eventos del ratón producidos en la ventana “Eventos raton”.

cv2.setMouseCallback(‘Eventos raton’, eventos_raton)

Dicha función debe ser declarada antes de esta última sentencia. De los parámetros que tiene, usará únicamente el nombre del evento y las coordenadas en las que se ha producido.

Dentro de dicha función hay una condición if que comprueba si el evento es el de la pulsación del botón derecho (cv2.EVENT_LBUTTONDOWN). De no ser así, se verificaría si corresponde al izquierdo (cv2.EVENT_RBUTTONDOWN). En caso contrario, la función no haría nada. De producirse alguno de los dos eventos anteriores, se escribiría en pantalla de cuál se trata con la función putText().

Como se ha modificado la imagen, dentro de esta función se tiene que volver a llamar a la función imshow() para mostrarla de nuevo con los cambios realizados.

cv2.imshow(‘Eventos raton’, img)

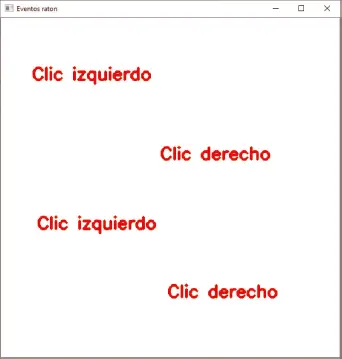

El resultado de la ejecución de este programa puede verlo a continuación, donde se aprecia que se ha pulsado dos veces el botón izquierdo del ratón y otras tantas el derecho en diferentes puntos de la ventana.

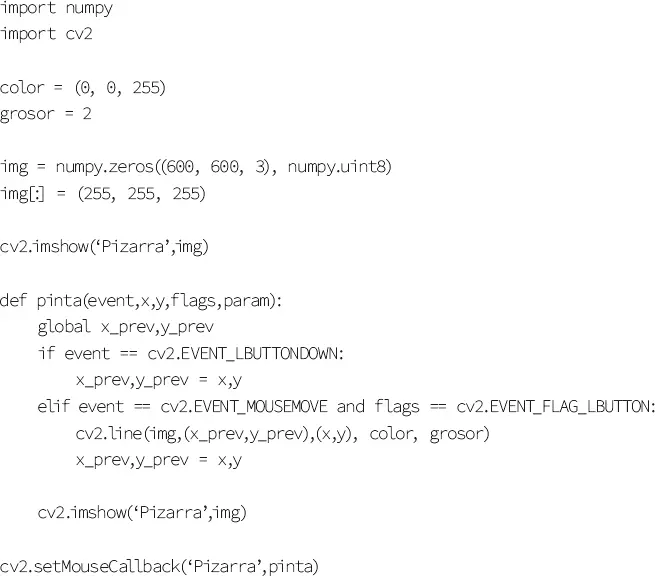

A continuación, realizará un programa de carácter más práctico, con el que conseguirá una pizarra electrónica en la que, pulsando el botón izquierdo del ratón, podrá dibujar lo que quiera. Su código es el siguiente:

Este programa es similar al anterior, por lo que solo se explicará la función de tratamiento de eventos de ratón, que ahora se llama pinta(). En dicha función, lo primero que se hace es declarar como globales las variables que fijan la posición en la que estaba situado el ratón cuando se produjo el evento anterior (x_prev, y_prev). La idea es dibujar una línea entre el punto en el que estaba el ratón en ese momento y el actual (cuando se ha disparado el evento de movimiento). La línea dibujada sería diminuta porque (en el caso ideal) uniría dos píxeles adyacentes. Eso es debido a que, cada vez que mueva el ratón lo suficiente como para pasar de uno a otro, se generaría un evento.
