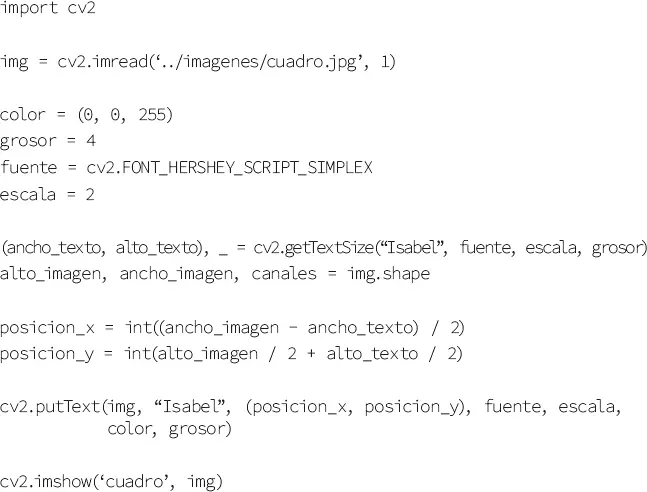

El siguiente programa emplea esta función para centrar, tanto horizontal como verticalmente, el nombre de la niña en la imagen.

La sentencia clave de este programa es aquella en la que se obtiene el ancho y alto del texto que se quiere centrar (en este caso, “Isabel”). Para ello, se usará la función getTextSize() que acaba de conocer, cuyos argumentos de entrada son dicho texto, su fuente, escala y grosor. De la respuesta devuelta solo interesa la tupla en la que se encuentran el ancho y alto de dicho texto (ancho_texto y alto_texto).

(ancho_texto, alto_texto), _ = cv2.getTextSize(“Isabel”, fuente, escala, grosor)

En la siguiente sentencia se obtienen las dimensiones de la imagen, contenidas en su atributo shape.

alto_imagen, ancho_imagen, canales = img.shape

Recuerde que el primer valor devuelto es el alto, no el ancho.

Conocidas las dimensiones del texto y de la imagen, solo queda calcular las coordenadas x, y en las que habrá que situarlo para que quede centrado. Tenga presente que dichas coordenadas deben ser números enteros, de ahí que se realice la operación de casting con la función int():

Por último, se añade el texto a la imagen en las coordenadas calculadas con las sentencias anteriores y se muestra en pantalla.

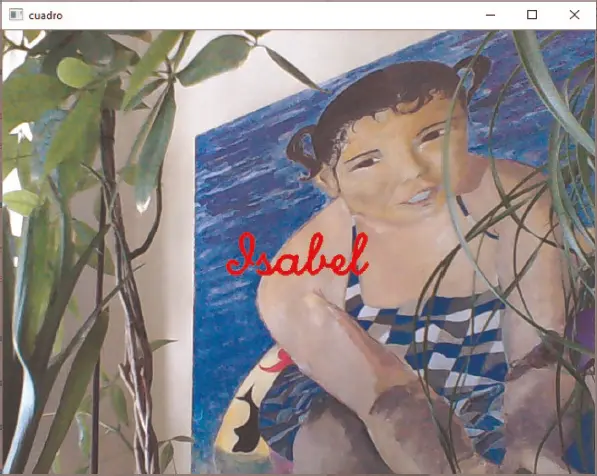

Ya solo queda comprobar que el resultado obtenido es el esperado.

Las barras de desplazamiento son uno de los escasos objetos gráficos de control proporcionados por OpenCV. Se utilizan para modificar el valor de alguna de las variables de configuración de un programa y, en consecuencia, su comportamiento.

Para crear una barra de desplazamiento, OpenCV ofrece la función:

Esta función tiene un último argumento opcional, que contendría la información adicional que quisiera pasarse a la función de callback . Su finalidad es la de evitar el uso de variables globales.

El primer parámetro de esta función es el nombre de la barra de desplazamiento. Se mostrará a su lado, en la ventana a la que se haya asociado, establecida por el segundo argumento. El valor inicial es el que se muestre al crearse. El valor final es el valor máximo que podrá seleccionarse. Por último, la función de callback se ejecutará cada vez que se mueva la barra de desplazamiento.

El margen de valores que podrá elegir en una barra de desplazamiento será entre 0 (no se puede modificar) y el valor máximo.

Para practicar con esta función, va a modificar el programa del apartado anterior (en el que se escribía centrado en la ventana el nombre de la niña), para añadir una barra de desplazamiento que permita modificar la escala de dicho texto.

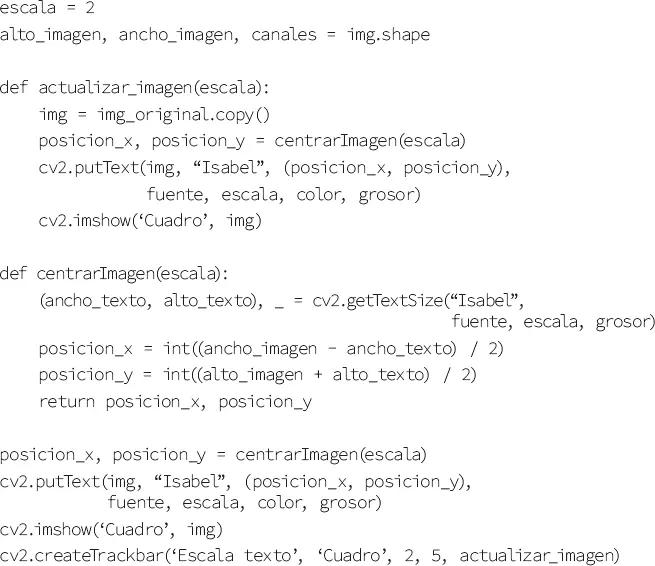

El código del programa es el siguiente:

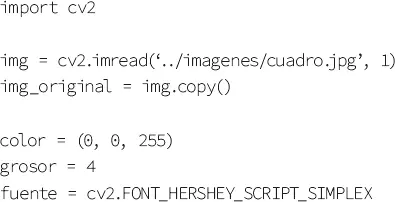

Tras importar la librería OpenCV, se carga la imagen del cuadro de la niña, pero esta vez se hace además una copia con el método copy(). El motivo es porque, cuando se cambie la escala, antes de volver a escribir el texto con el nuevo tamaño de letra, habrá que borrar el anterior. Eso se consigue, de forma indirecta, volviendo a cargar la imagen original (ya que no tiene ningún texto).

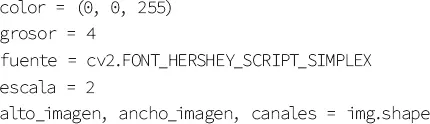

A continuación, se declaran las variables del programa que ya conoce.

Ahora salte la declaración de las dos funciones siguientes para ir a las sentencias del final del programa. En primer lugar, se invoca la función auxiliar centrarImagen(), que toma como argumento de entrada la escala del texto y devuelve como salida las coordenadas x, y donde se debe comenzar a escribir para que quede centrado en la ventana.

posicion_x, posicion_y = centrarImagen(escala)

Una vez conocidas dichas coordenadas, las siguientes sentencias escriben el texto sobre la imagen y la muestran en la ventana “Cuadro”.

La última sentencia es la que crea la barra de desplazamiento. Dicha barra (llamada “Escala texto”) quedará asociada a la ventana “Cuadro” creada en la sentencia anterior, que es la que muestra la imagen de la niña con el texto centrado. Su valor inicial es el de la variable escala y su valor final es 5. La función de callback que se ejecutará cuando se modifique este valor es actualizar_imagen().

cv2.createTrackbar(‘Escala texto’, ‘Cuadro’, escala, 5, actualizar_imagen)

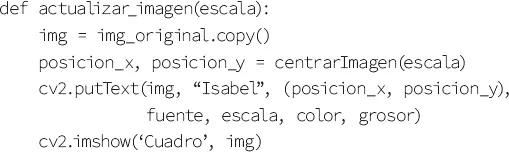

Lo primero que se hace en la función actualizar_imagen() es volver a recuperar la imagen inicial. Al tener que poner el nombre de la niña con un tamaño diferente, hay que borrar lo que se hubiera escrito anteriormente. A continuación, se llama a la función centrarImagen(), y se le pasa como argumento el valor de la nueva escala con el fin de obtener las coordenadas x, y en las que se debe situar el texto para que siga centrado. Luego, se escribe sobre la imagen el nombre de la niña con dicha escala en la nueva posición (posicion_x, posicion_y). Por último, se muestra en pantalla.

En la función centrarImagen() se obtiene el ancho y el alto del texto (ancho_texto, alto_texto) con la función getTextSize(), cuya escala ha sido pasada como argumento (escala). Después, se calcula la posición x, y (posicion_x, posicion_y) en la que debe empezar a escribirse para que siga apareciendo centrado en pantalla. Dichos valores serán los devueltos como resultado de su ejecución.
