Si lo que desea es mover una ventana a una posición concreta del escritorio, use la función:

moveWindow( nombre ventana , x , y )

El primer argumento es el nombre de la ventana que se va a desplazar a las coordenadas x, y fijadas en los otros dos argumentos.

Para redimensionar una ventana, utilice la función:

resizeWindow( ventana , ancho , alto )

En este caso, la ventana indicada en el primer argumento adquiere las dimensiones establecidas en los otros dos argumentos.

Para cerrar una ventana, llame a la función:

destroyWindow( ventana )

Si lo que quiere es cerrar todas las ventanas que se hayan podido abrir en el programa, use esta otra función:

destroyAllWindows()

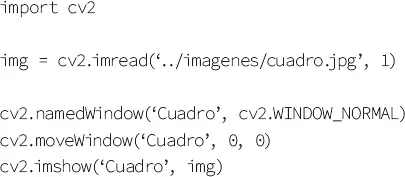

El siguiente programa muestra la imagen del cuadro de la niña, pero con una serie de particularidades.

Lo primero que se hace en el programa después de importar la librería OpenCV es cargar la imagen con el cuadro de la niña.

img = cv2.imread(‘../imagenes/cuadro.jpg’, 1)

Luego se crea una ventana (llamada “Cuadro”) utilizando la función namedWindow() con el flag WINDOW_NORMAL, por lo que, a diferencia de cuando se creaba con la función imshow(), ahora podrá redimensionarla sin restricciones. Además, al cerrar la ventana, si ejecutara de nuevo el programa, aparecería con las mismas dimensiones que tenía cuando la cerró.

cv2.namedWindow(‘Cuadro’, cv2.WINDOW_NORMAL)

Una vez creada la ventana, se mostrará en la parte superior izquierda del escritorio.

cv2.moveWindow(‘Cuadro’, 0, 0)

Por último, se muestra la imagen en dicha ventana.

cv2.imshow(‘Cuadro’, img)

Ejecute el programa y compruebe que su funcionamiento es el descrito.

La función proporcionada por OpenCV para el dibujo de líneas (en realidad, se trataría de segmentos, ya que tienen un principio y un fin) es:

line( imagen, punto inicial, punto final, color, grosor )

El primer argumento de esta función es una imagen que representa el lienzo sobre el que se va a pintar la línea. El punto inicial y final son dos tuplas con las coordenadas x, y de los extremos del segmento. El color con el que se va a dibujar es otra tupla con los componentes B, G, R. El último argumento establece el grosor (en píxeles) de la línea.

El resultado de dicha función es la imagen pasada como argumento, sobre la que se ha dibujado la línea.

Si quisiera que la línea acabara con una punta de flecha, la función utilizada sería:

arrowedLine( imagen, punto inicial, punto final, color, grosor )

Como puede observar, los argumentos son los mismos de la función anterior.

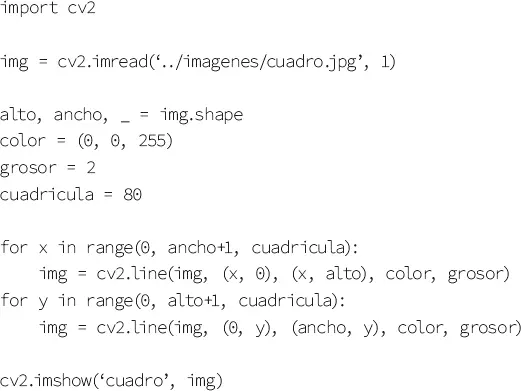

En el siguiente programa, se utiliza la función line() para dibujar una cuadrícula sobre la imagen del cuadro de la niña, cargada previamente.

Tras importar la librería OpenCV y cargar la imagen almacenada en el fichero “cuadro.jpg” (situado en la carpeta “imagenes”), se obtiene su alto (alto) y el ancho (ancho) utilizando su atributo shape (el número de canales no se va a utilizar).

alto, ancho, _ = img.shape

Cuando un resultado no interesa, por convención se suele asignar a una variable llamada ‘_’.

Después, se declaran las variables que establecen el color (color) y el grosor (grosor) de las líneas. También se fija el tamaño de la cuadrícula en 80 píxeles (cuadricula).

Luego aparecen dos bucles for. El primero pinta las líneas verticales, y el segundo, las horizontales. Para ello, en el primero se recorre el ancho y en el segundo el alto de la pantalla, a intervalos establecidos por el tamaño de la cuadrícula. En cada uno de los bucles, las líneas se dibujan con la función line().

En el caso de las líneas verticales, la coordenada y del primer punto siempre es 0, mientras que la del segundo es el alto de la ventana. La coordenada x de ambos puntos es la misma, y fija la posición en la que se va a dibujar cada línea vertical. Para ello, toma el valor de la variable x que recorre el ancho de la pantalla en el rango de valores establecido en el primer bucle for.

Para dibujar las líneas horizontales, la coordenada x del punto inicial es siempre 0, mientras que la del final es el ancho de la ventana. La coordenada y (que es la misma en ambos puntos) sitúa cada línea horizontal a la altura indicada por la variable y, que recorre el alto de la pantalla según el rango de valores establecidos en el segundo bucle for.

En los bucles for se ha sumado uno al ancho y alto de la imagen para pintar la última línea, ya que de lo contrario quedaría excluida del rango.

La última sentencia muestra la imagen en pantalla.

cv2.imshow(‘cuadro’, img)

El resultado que obtendría si ejecutara este programa lo puede ver en la siguiente imagen.

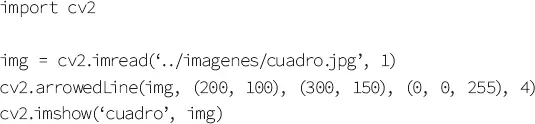

El siguiente programa dibuja una flecha que apunta a la niña del cuadro.

Dicho código no requiere explicaciones adicionales, a excepción de la sentencia arrowedLine(), utilizada para añadir una línea roja de 4 píxeles de grosor, acabada en punta de flecha, entre los puntos (200, 100) y (300, 150).

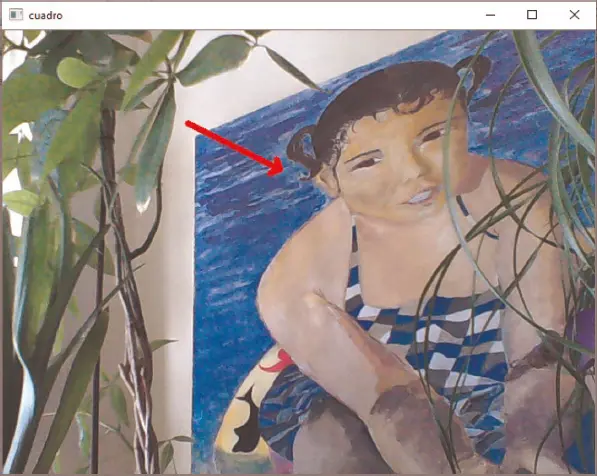

Cuando ejecute el programa, obtendrá como resultado la imagen mostrada a continuación.

La siguiente función que aprenderá a utilizar es la que permite el dibujo de rectángulos:

rectangle( imagen , punto inicial , punto final , color , grosor )

Los argumentos de esta función son los mismos de la anterior, solo que ahora los puntos inicial y final representan la esquina superior izquierda e inferior derecha del rectángulo. Además, si el grosor tomara el valor -1, el rectángulo se rellenaría del color del trazo.
