Конструкция и основные параметры универсальных коромысел типа 2КУ и 3КУ для комплектования двухцепных и трехцепных изолирующих подвесок и крепления двух проводов фазы к изолирующим подвескам приведены на рис. 1.21 и в табл. 1.94 и 1.95.

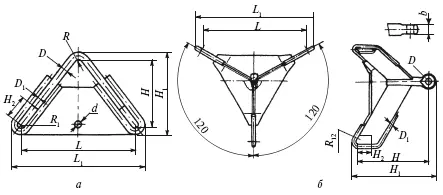

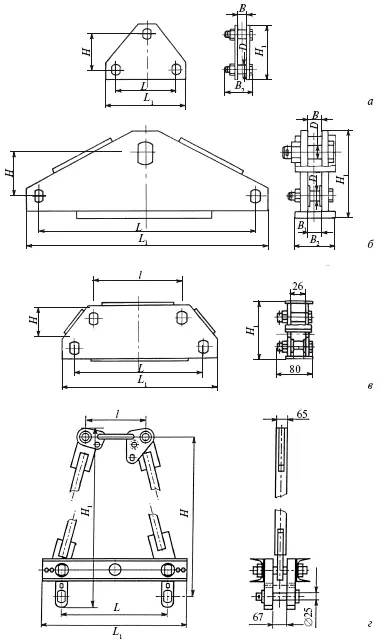

Рис. 1.21. Универсальные коромысла типа КУ для изолирующих подвесок и крепления проводов к изолирующим подвескам: а – двухплечевые типа 2КУ; б – трехплечевые типа 3КУ

Таблица 1.94

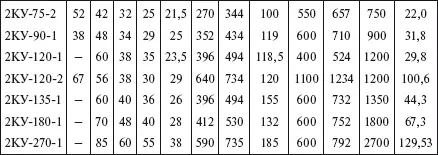

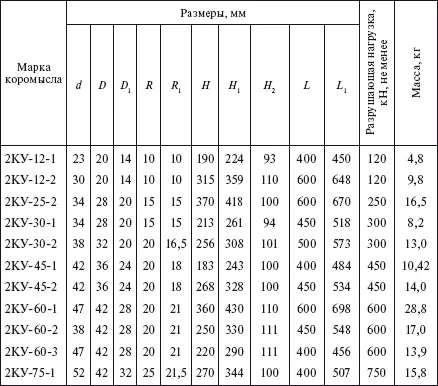

Универсальные коромысла для крепления двух проводов фазы к изолирующим подвескам двухплечевые типа 2КУ (см. рис. 1.21, а)

Таблица 1.95

Трехплечевые коромысла типа 3КУ (см. рис. 1.21, б)

Конструкция и основные параметры двухцепных двухреберных коромысел типа 2КД с одной точкой крепления, двухцепных и трех-цепных двухреберных коромысел с двумя точками крепления типа 2КД2 и 3КД2 представлены на рис. 1.22 и в табл. 1.96-1.98, а трех-цепных балансирных 3КБ и однореберных типа К2 приведены на рис. 1.23 и в табл. 1.99 и 1.100.

Рис. 1.22. Коромысла двухцепные двухреберные с одной и двумя точками крепления:

а – 2КД-25; б – 2КД-12; в – 2КД2-30; г – 2КД2-240-1/3

Рис. 1.23. Коромысло трех-цепное балансирное типа 3КБ с одной точкой крепления (а) и однореберное типа К2 для крепления двух проводов фазы к подвескам (б)

Таблица 1.96

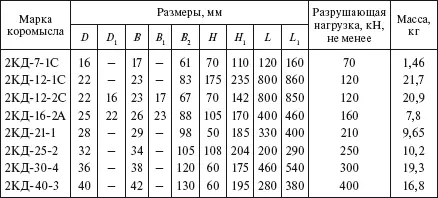

Двухцепные двухреберные коромысла типа 2КД (см. рис. 1.22, а и б)

Таблица 1.97

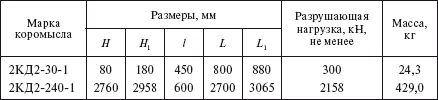

Двухцепные двухреберные коромысла типа 2КД2 с двумя точками крепления (см. рис. 1.22, в и г)

Таблица 1.98

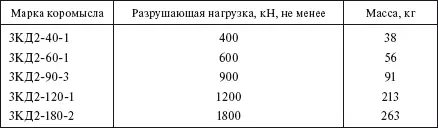

Трехцепные двухреберные коромысла типа 3КД2 с двумя точками крепления

Таблица 1.99

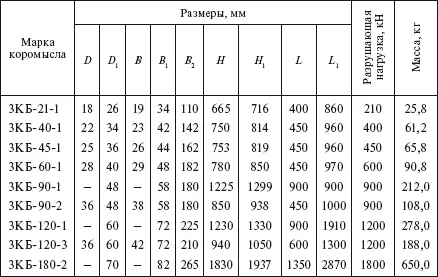

Трехцепные балансирные коромысла типа 3КБ с одной точкой крепления (см. рис. 1.23, а)

Таблица 1.100

Однореберные коромысла типа К2 для крепления двух проводов (см. рис. 1.23,б)

К специальным относятся коромысла типа КЛ. Они предназначены для объединения всех цепей изоляторов после их монтажа и обеспечивают надежную работу линии при обрыве одной цепи в двух-, трехцепной и т. д. изолирующей подвеске, не допуская падения проводов на землю. Основные параметры подвесок типа КЛ приведены в табл. 1.101.

Таблица 1.101

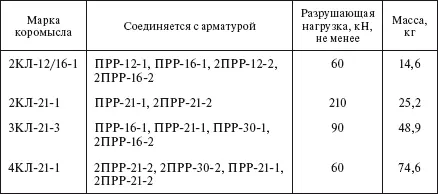

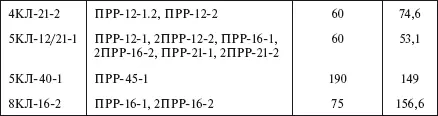

Коромысла лучевые для объединения двух—восьми цепей натяжной изолирующей подвески проводов

В состав поддерживающей арматуры входят поддерживающие глухие зажимы для одного и более проводов, многороликовые подвесы и опорные зажимы.

Поддерживающие зажимы предназначены для подвески и закрепления проводов воздушных линий электропередачи и грозозащитных тросов к поддерживающим гирляндам на промежуточных опорах, а также для крепления грозозащитных тросов непосредственно к промежуточным опорам. Зажимы выпускаются типов ПГ, ПГН, ПГУ.
