Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Общие виды и основные размеры промежуточных звеньев даны на рис. 1.18 и 1.19 и в табл. 1.87-1.92.

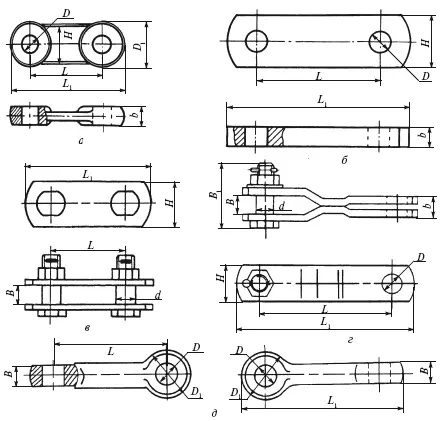

Рис. 1.18. Промежуточные сцепные звенья:

а и б – прямые типа ПР; в – двойные типа 2ПР; г – трехлапчатые типа ПРТ; д – вывернутые типа ПРВ

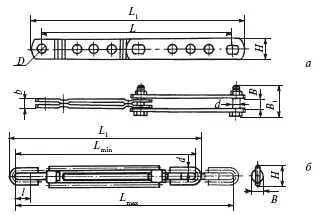

Рис. 1.19. Промежуточные звенья регулируемые: а – типа ПРР; б – ПТР (талрепы)

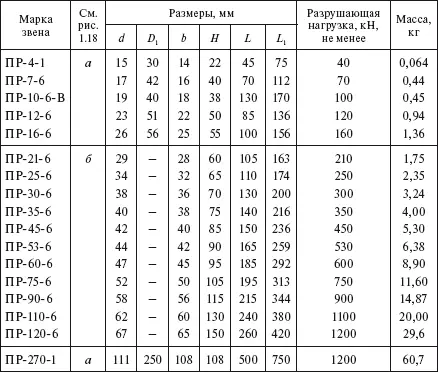

Таблица 1.87

Промежуточные звенья типа ПР

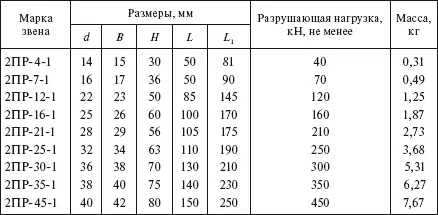

Таблица 1.88

Промежуточные звенья двойные типа 2ПР (см. рис. 1.18, в)

Таблица 1.89

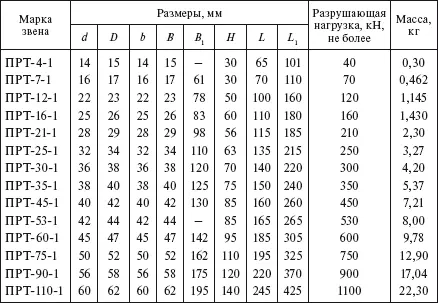

Промежуточные звенья трехлапчатые типа ПРТ (см. рис. 1.18, г)

Промежуточные звенья вывернутые типа ПРВ состоят из круглого стержня, имеющего на концах однолапчатые проушины, которые повернуты на 90° относительно друг друга. Звенья промежуточные регулируемые типа ПРР состоят из четырех пластин, которые попарно образуют двухлапчатую и однолапчатую части звена. В пластинах на различном расстоянии выполнены отверстия, что позволяет с помощью перестановки пальцев в отверстиях изменять длину звена и за счет этого менять длину изолирующей подвески. Звено комплектуется двумя пальцами с резьбовыми концами, гайками и шплинтами.

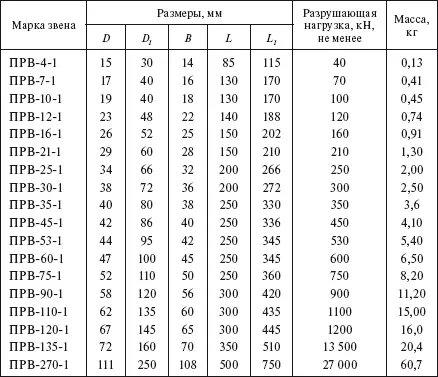

Таблица 1.90

Промежуточные звенья вывернутые типа ПРВ (см. рис. 1.18, д)

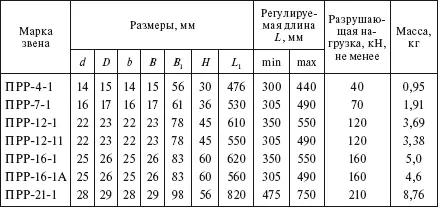

Таблица 1.91

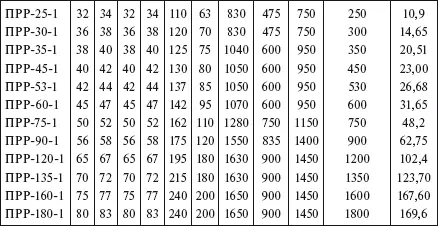

Промежуточные регулируемые звенья типа ПРР (см. рис. 1.19, а)

Промежуточные звенья типа ПТР – талрепы имеют плавную регулировку длины за счет винтовой нарезки на подвижных деталях. После доведения длины изолирующих подвесок до нужного размера винты талрепа фиксируются от поворота контргайками.

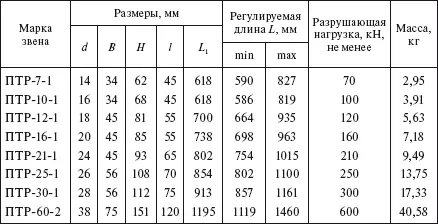

Таблица 1.92

Промежуточные звенья ПТР (талрепы) с бесступенчатой регулировкой длины (см. рис. 1.19, б)

Промежуточные звенья двойного типа 2ПРР, служащие для увеличения и регулирования длины подвески, состоят из одинаковых пластин по типу 2ПР с тремя отверстиями посередине.

Промежуточные монтажные звенья типа ПТМ относятся к специальным типам арматуры, которые включаются в состав поддерживающих и натяжных изолирующих подвесок для обеспечения удобства монтажа и эксплуатации. Конструкция и основные размеры этих звеньев представлены на рис. 1.20 и в табл. 1.93.

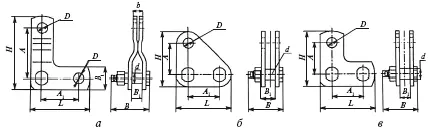

Рис. 1.20. Звенья промежуточные монтажные типа ПМТ

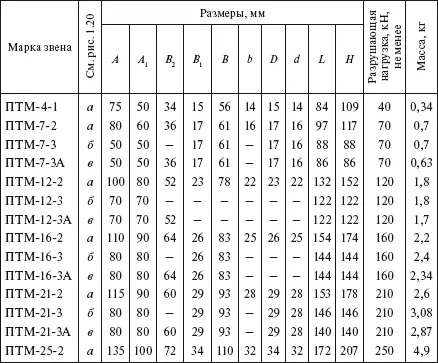

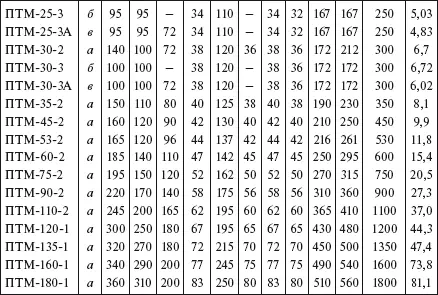

Таблица 1.93

Звенья промежуточные монтажные типа ПТМ

Коромысла являются промежуточными элементами при комплектации двухцепных или многоцепных изолирующих подвесок, позволяющих обеспечивать равномерное распределение нагрузок между отдельными цепями изоляторов посредством их шарнирного соединения. Коромысла применяются также для присоединения к одноцепным изолирующим подвескам двух, трех и более проводов фазы.

Расстояние между точками крепления цепей изоляторов должно быть не менее 400 мм для изоляторов, имеющих диаметр изолирующей части до 300 мм, и не менее 450 мм для изоляторов, имеющих диаметр изолирующей части до 370 мм.
