Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Узлы крепления типов КГП, КГ, КГТ, КГН предназначены для крепления натяжных и поддерживающих изолирующих подвесок к опорам воздушных линий электропередачи и распределительных устройств.

Узлы крепления типа КГП представляют собой усиленный вариант крепления натяжных и поддерживающих изолирующих подвесок. Узлы крепления типа КГ крепятся к опорам через четыре отверстия путем затяжки гаек V-образных болтов. После затяжки гайки фиксируются от самоотвинчивания раскерниванием. Узлы крепления марки КГТ-7-1 предназначены для крепления поддерживающих подвесок грозозащитных тросов к деревянным опорам и имеют разрушающие нагрузки не менее 70 кН. Узлы крепления типа КГН служат для крепления изолирующих подвесок на специальных переходах с большими механическими нагрузками. Они позволяют осуществить привязку к опорам трубчатых и других конструкций.

Узлы крепления изолирующих подвесок и их основные размеры приведены на рис. 1.14—1.16 и в табл. 1.82—1.84.

Рис. 1.14. Узлы крепления типа КГП

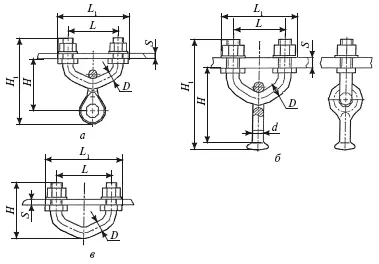

Рис. 1.15. Узлы крепления типа КГ

Рис. 1.16. Узлы крепления типа КГН

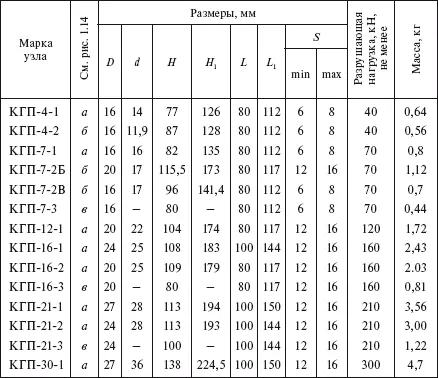

Таблица 1.82

Узлы крепления типа КГП

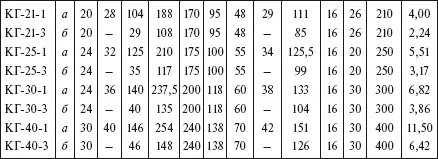

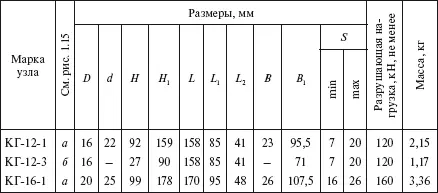

Таблица 1.83

Узлы крепления типа КГ

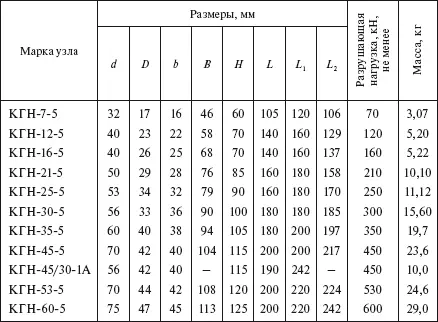

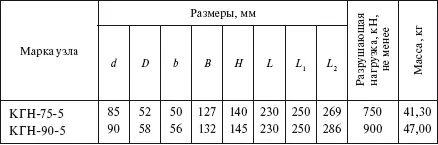

Таблица 1.84

Узлы крепления типа КГН (см. рис. 1.16)

Скобы относятся к универсальной соединительной арматуре и предназначаются для перехода с шарнирного цепного соединения на соединение типа «палец-проушина», изменения расположения оси шарнирности, соединения арматуры, рассчитанной на разные нагрузки.

Скобы могут быть применены в любой комбинации с другими типами соединительной арматуры, в начале или в конце, что и определяет их полную универсальность.

Скобы выпускаются следующих типов: СК, СКД – с цепным шарниром; СКТ – трехлапчатые плоские.

Скобы типов СК и СКД с одной стороны имеют двухлапчатую проушину, а с другой стороны обеспечивают шарнирное цепное соединение. Скобы типа СК позволяют осуществлять переход со скобы одного ряда нагрузок на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение.

Скобы удлиненные типа СКД имеют увеличенную строительную высоту. Применение их в изолирующих подвесках рекомендуется только в исключительных случаях, когда скобы нормальной длины применить невозможно. Обозначения и основные размеры скоб приведены на рис. 1.17 и в табл. 1.85 и 1.86.

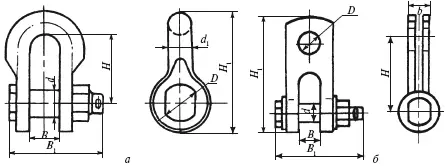

Рис. 1.17. Скобы для комплектования гирлянд изоляторов и тросовых креплений: а – типа СК и СКД; б – трехлапчатая типа СКТ

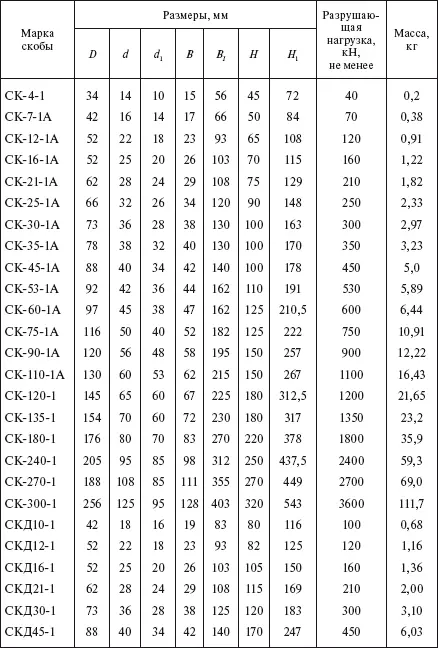

Таблица 1.85

Скобы типов СК и СКД (см. рис. 1.17, а)

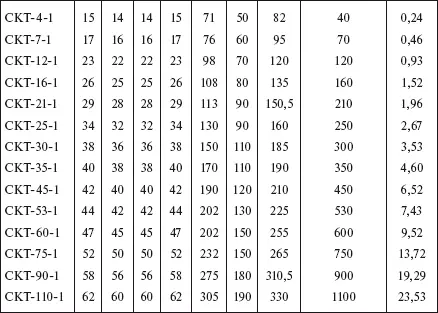

Таблица 1.86

Скобы типа СКТ (см. рис. 1.17,б)

Промежуточные звенья предназначены для увеличения и регулирования длины подвески, перехода от одного вида соединения к другому, изменения расположения оси шарнирности соединения арматуры, рассчитанной на разные нагрузки.

Промежуточные звенья для воздушных линий электропередачи позволяют осуществить: удлинение изолирующих подвесок (звенья типов ПР, 2ПР, ПРТ); изменение плоскости шарнирности (звенья типа ПРВ); регулировку длин изолирующих подвесок (звенья типов ПРР, ПТР); удобный монтаж (звенья типа ПТМ); переход соединения арматуры с различными разрушающими нагрузками (звенья типа ПРТ, ПРС).
