Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

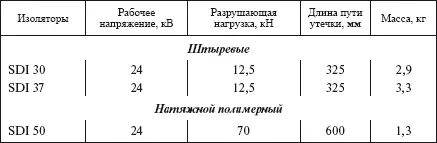

Таблица 1.72

Изоляторы типа SDI

Арматура применяется на строительстве воздушных линий электропередачи, открытых распределительных устройств подстанций. Она используется для комплектования изолирующих подвесок проводов и грозозащитных тросов, соединений проводов и тросов в пролетах и шлейфах, присоединения проводов к выводам электрических аппаратов, фиксирования расщепленных проводов в фазах, защиты проводов от воздействия вибрации и других колебаний.

Арматура должна удовлетворять следующим основным требованиям: обладать достаточной механической прочностью, высококоррозионной стойкостью, минимальными потерями на перемагничивание при прохождении переменного тока и по возможности не иметь источников стриммерных разрядов. Токоведущая арматура не должна обладать электрическим сопротивлением протеканию тока, превышающим сопротивление провода той же длины.

Все типы линейной арматуры и арматуры открытых распределительных устройств подстанций изготовляются для эксплуатации в умеренно холодном и тропическом климате. Арматура изготавливается в климатическом исполнении УХЛ категории I по ГОСТ 15150—69*.

Для районов прохождения ВЛ в атмосфере промышленных загрязнений с повышенной химической активностью среды, а также районов солончаков и морского побережья применяется арматура в тропическом исполнении с обязательным нанесением защитной смазки ЗЭС (ТУ 38 101474—74) в процессе монтажа линии.

Арматура используется с проводами, изготовленными по ГОСТ 839-80*, и канатами стальными (ГОСТ 3062-80*, ГОСТ 3063-80*, ГОСТ 3064-80*).

В основу стандартизации линейной арматуры положен ГОСТ 11359-75*, который распространяется на линейную арматуру с разрушающими нагрузками, соответствующими следующим значениям, кН, не менее: 20; 40; 70; 100; 120; 160; 210; 250; 300; 350; 400; 450; 530; 600; 750; 900; 1100; 1200; 1350; 1600; 1800; 2400; 2700; 3600.

Все типы соединительной арматуры крепятся подвижно шарнирами трех видов:

шарнир «палец-проушина»;

цепное соединение;

сферический шарнир.

Соединения типа «палец-проушина» и цепное соединение с разрушающими нагрузками от 20 до 3600 кН должны соответствовать значениям, указанным в табл. 1.73 (рис. 1.6).

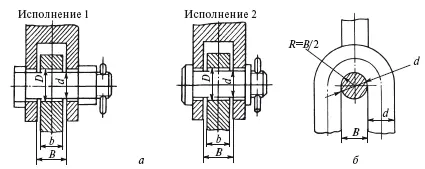

Рис. 1.6. Сопряжение арматуры:

а – шарнирное «палец-проушина»; б – цепное

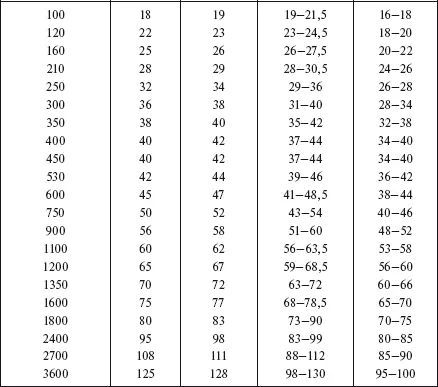

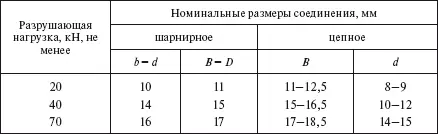

Таблица 1.73

Шарнирные соединения «палец-проушина» и цепного типа

Цепное соединение является наиболее рациональным для соединения элементов в гирлянде. Шарнир такого типа в цепи гирлянды обеспечивает отклонение элементов в двух взаимно перпендикулярных плоскостях и имеет некоторую, хотя и ограниченную, свободу при скручивании элементов (кручение вокруг оси гирлянды).

Шарнир сферического типа применяется чаще всего в соединении изоляторов и в значительно меньшей степени – в цепи гирлянды для соединения ее элементов. Недостатком его является ограниченная возможность отклонения, что связано с особенностью его конструкции.

Соединение типа сферический шарнир и его функциональные размеры указаны в табл. 1.74 (рис. 1.7).

Рис. 1.7. Сферическое шарнирное соединение:

d 1 – диаметр пестика; D 1 – диаметр гнезда; Р – зазор между пестиком и днищем гнезда; S – размер, определяющий надежность фиксации пестика в гнезде; Т – номинальная высота замка

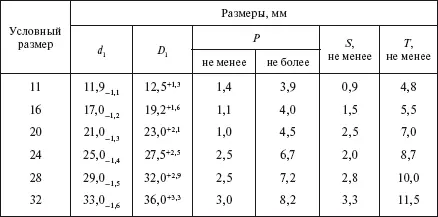

Таблица 1.74

Сферические шарнирные соединения

Для предотвращения расцепления сферического соединения линейной арматуры устанавливаются V-образные и W-образные замки (рис. 1.8). Марки замков соответствуют условным размерам сферических шарнирных соединений (табл. 1.75).

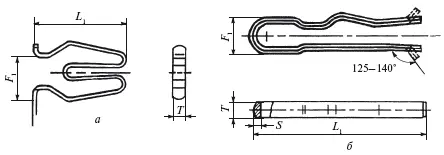

Рис. 1.8. Замки для запирания сферических шарнирных соединений (СШС) изоляторов: а – W-образные; б – V-образные
