Перечень нормативно-технической документации на проектирование, сооружение и эксплуатацию опытно-промышленных ВЛ 0,38 кВ с самонесущими проводами AMKA и ВЛ 6—20 кВ с проводами SAX включает в себя следующие материалы:

Техническую информацию об изолированных проводах, скрученных в жгут, для ВЛ 0,38 кВ AMKA, и о ВЛ 6—20 кВ с проводами SAX;

Правила устройства опытно-промышленных воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами AMKA и ВЛ 6—20 кВ с проводами SAX;

Руководство по проектированию опытно-промышленных воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами AMKA и ВЛ 6—20 кВ с проводами SAX;

Рекомендации по монтажу самонесущих изолированных проводов AMKA на ВЛ 0,38 кВ и на ВЛ 6—20 кВ проводов SAX;

Методические указания по эксплуатации опытно-промышленных ВЛ 0,38 кВ с самонесущими изолированными проводами типа АМКА и ВЛ 6—20 кВ с проводами SAX, имеющими изолирующее покрытие (ВЛ от 6 до 20 кВ SAX).

Основные конструктивные параметры проводов типа АМКА и SAX приведены в табл. 1.63 и 1.64.

Таблица 1.63

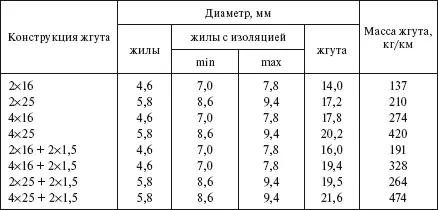

Конструктивные параметры СИП

Таблица 1.64

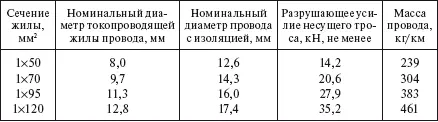

Конструктивные параметры провода SAX

ОАО «Севкабель», Санкт-Петербург, по ТУ 16.к71-268—98 и ПУ ВЛИ до 1 кВ выпускаются самонесущие изолированные провода типа СИП на напряжение 0,6/1 кВ. (табл. 1.65).

СИП выпускаются четырех основных типов исполнения: СИП-1А – все жилы, в том числе несущий трос, имеют изоляционный покров из термопластичного светостабилизированного полиэтилена;

СИП-1 – все жилы, за исключением неизолированного нулевого несущего троса, имеют изоляционный покров из термопластичного светостабилизированного полиэтилена;

СИП-2А – все жилы, в том числе несущий трос, имеют изоляционный покров из сшитого светостабилизированного полиэтилена;

СИП-2 – все жилы, за исключением нулевого неизолированного несущего троса, имеют изоляционный покров из сшитого светостабилизированного полиэтилена.

Таблица 1.65

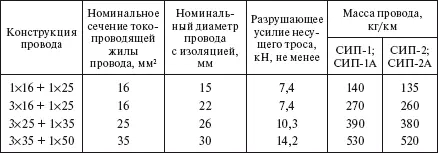

Конструктивные параметры СИП

Кроме вышеперечисленных ОАО «Севкабель» по ТУ 16.к71-272—98 и ПУ ВЛЗ 6—20 кВ изготавливаются высоковольтные самонесущие изолированные провода на напряжение до 20 кВ – СИП-3 (табл. 1.66).

Таблица 1.66

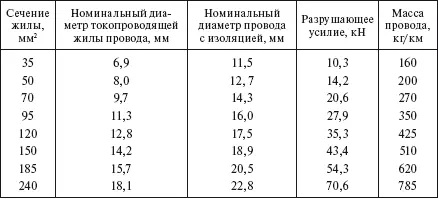

Конструктивные параметры СИП-3

РАО «ЕЭС России» для реконструкции существующих и строительства новых линий электропередачи на напряжение до 1 кВ рекомендован самонесущий изолированный провод «Торсада» производства компании «Алкатель» (Франция). Провод «Торсада» состоит из трех изолированных фазных проводников, скрученных вокруг гибкого изолированного несущего нулевого троса. Нулевой трос, как и все фазные проводники, имеет изолирующую оболочку из полиэтилена. Жилы фазных проводов выполнены из алюминия, жила несущего провода – из алюминиевого сплава. Для фазных проводов сечением 25–70 мм 2используется несущий провод сечением 54,6 мм 2; сечением 95—150 мм 2– несущий провод сечением 70 мм 2. Компания «Алкатель» комплектует СИП всей необходимой подвесной и соединительной арматурой. Провод «Торсада» рекомендуется использовать во всех климатических районах по ветру и гололеду при температуре окружающей среды от —45 до +50 °C; СИП «Торсада» сертифицирован для использования в России.

Технические характеристики СИП «Торсада» приведены в табл. 1.67 и 1.68.

Таблица 1.67

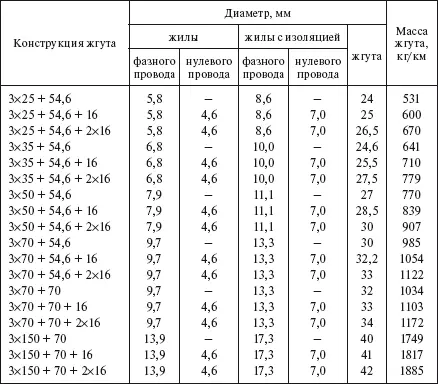

СИП «Торсада»

Таблица 1.68

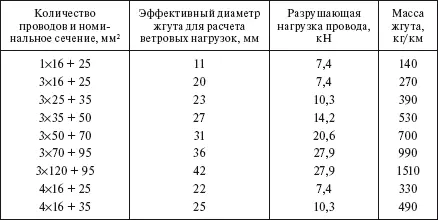

СИП «Торсада» для ответвительных линий электропередачи

Линейные изоляторы предназначаются для подвески проводов и грозозащитных тросов к опорам линий электропередачи. В зависимости от напряжения линий электропередачи применяются штыревые или подвесные изоляторы, изготовленные из стекла, фарфора или полимеров (рис. 1.3–1.5).
