Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

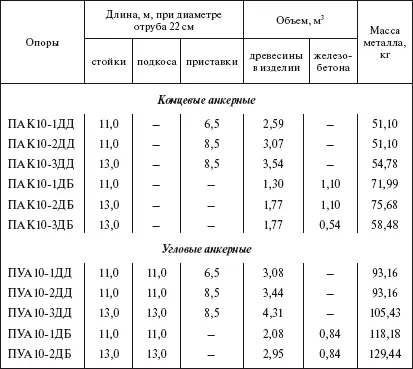

Таблица 1.49

Сложные деревянные опоры ВЛ 6—10 кВ для переходов через инженерные сооружения

Примечание. Длина поперечины 3,5 м (ПАК10-3ДБ – 4,5 м) при диаметре отруба 16 см.

По конструкции провода неизолированные делятся на однопроволочные, состоящие из одной проволоки, и многопроволочные, состоящие из нескольких или даже нескольких десятков проволок.

Однопроволочные провода бывают монометаллические (стальные, медные, алюминиевые) и биметаллические (сталемедные или сталеалюминиевые).

Биметаллические провода имеют однопроволочный стальной сердечник, обеспечивающий проводу необходимую механическую прочность, и сваренную с ним «рубашку» из цветного металла (меди, алюминия). Биметаллическая сталемедная проволока в качестве проводов на ВЛ 0,4 кВ применяется в условиях загрязненной атмосферы.

Согласно ПУЭ на ВЛ до 1 кВ сечение биметаллических проводов по условиям механической прочности должно быть не менее 10 мм 2.

Многопроволочные провода бывают монометаллические (алюминиевые, медные) и комбинированные (сталеалюминиевые, сталебронзовые). Алюминиевые, медные и сталеалюминиевые провода выпускаются по ГОСТ 839-80* (табл. 1.50). Они состоят из нескольких повивов проволок одного диаметра. В центре сечения провода располагается одна проволока, вокруг нее концентрически – шесть проволок второго повива, затем проволоки третьего повива и т. д. При этом число проволок в каждом повиве увеличивается на шесть по сравнению с предыдущим. Центральная проволока в проводе считается первым повивом.

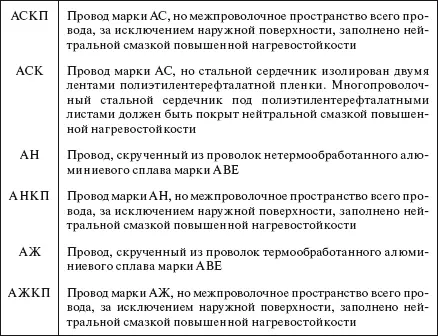

Таблица 1.50

Марки проводов и их конструкция

При применении стальной оцинкованной проволоки 2-й группы для изготовления провода марки АС в обозначении его марки к букве С добавляют цифру 2.

Примеры условного обозначения:

сталеалюминиевый провод, заполненный нейтральной смазкой повышенной нагревостойкости, с номинальными сечениями алюминиевой части 450 мм 2и стального сердечника 56 мм 2– АСКС450/56 ГОСТ 839—80*;

сталеалюминиевый провод с применением стальной проволоки 2-й группы, с номинальным сечением алюминиевой части 450 мм 2и стального сердечника 56 мм 2– АС2 450/56 ГОСТ 839—80*;

провод из алюминиевого термообработанного сплава с номинальным сечением 50 мм 2– АЖ 50 ГОСТ 839—80*.

Номинальное сечение неизолированных проводов, число проволок и диаметры проводов и проволок приведены в табл. 1.51 и 1.52, а их расчетные параметры – в табл. 1.53—1.56.

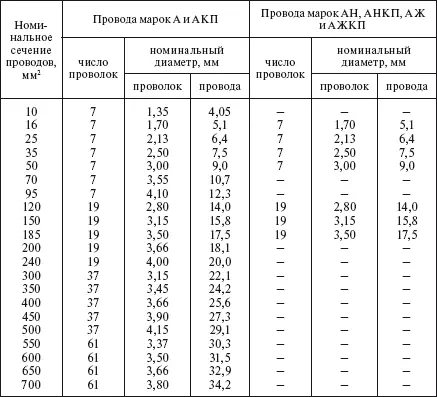

Таблица 1.51

Алюминиевые провода

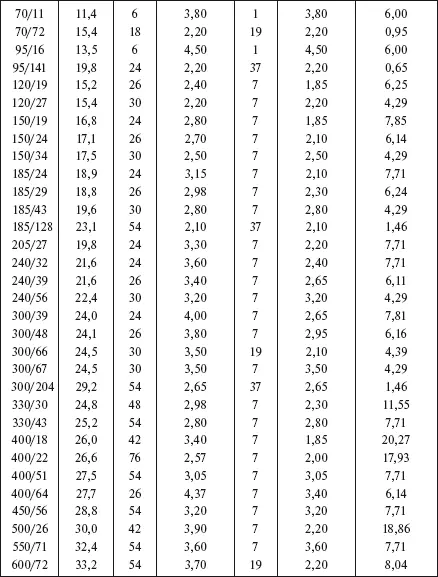

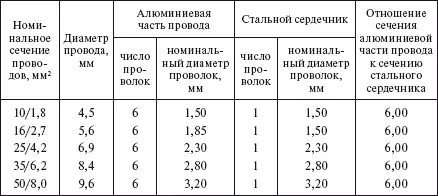

Таблица 1.52

Сталеалюминиевые провода марок АС, АСК, АСКС и АСКП

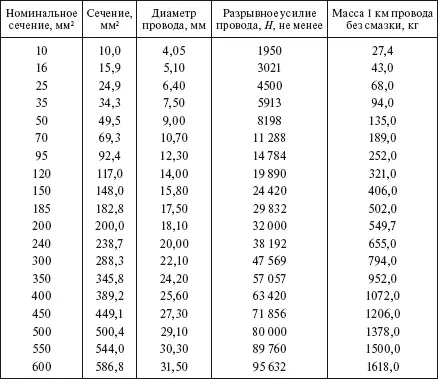

Таблица 1.53

Расчетные параметры проводов марок А и АКП

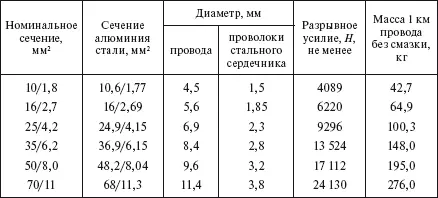

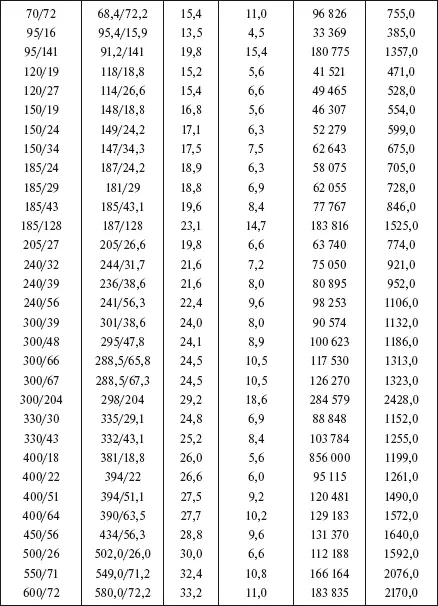

Таблица 1.54

Расчетные параметры проводов марок АС, АСК, АСКП, АСКС

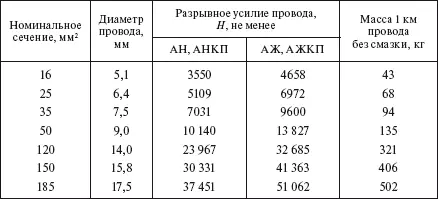

Таблица 1.55

Расчетные параметры проводов марок АН, АЖ, АНКП, АЖКП

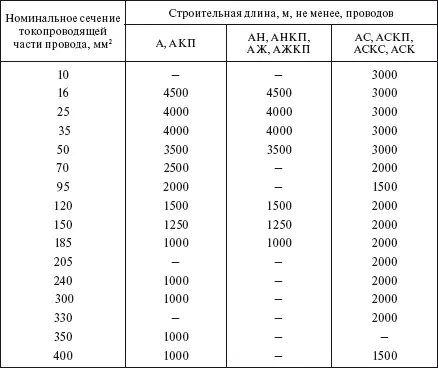

Таблица 1.56 Строительная длина проводов ВЛ (ГОСТ 839—80*)

Примечание. По требованию потребителя допускается изготовление проводов с другими строительными длинами.
