Допускаются отрезки в количестве не более 5 % партии (для проводов с проволокой из сплава алюминия не более 10 %) длиной, не менее: 250 м – проводов сечением до 185 мм 2включительно; 500 м – проводов сечением выше 185 мм 2.

В соответствии с ГОСТ 839-80* срок службы должен быть не менее:

45 лет – проводов марок А, АС;

25 лет – проводов марок АКП, АН, АНКП, АЖ, АЖКП, АСКП; 10 лет – проводов марок АСКС, АСК.

Основные нормативные данные по применению проводов приведены в табл. 1.57-1.60, а характеристики медных и алюминиевых полых проводов – в табл. 1.61.

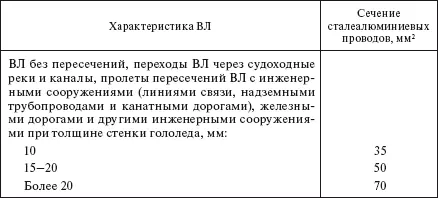

Таблица 1.57

Минимальное допустимое сечение сталеалюминиевых проводов ВЛ по условиям механической прочности

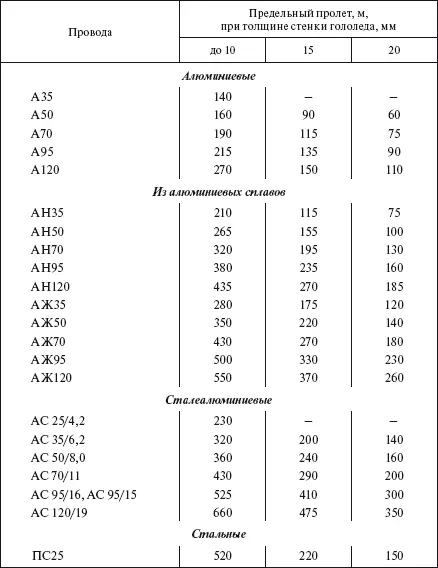

Таблица 1.58

Наибольший допустимый пролет ВЛ с алюминиевыми, сталеалюминиевыми и стальными проводами и проводами из алюминиевых сплавов малых сечений

Примечание. Указанные значения предельных пролетов действительны для алюминиевых проводов из проволоки АТ и АТп.

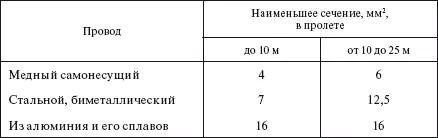

Таблица 1.59

Наименьшее сечение проводов ответвления от ВЛ к вводам

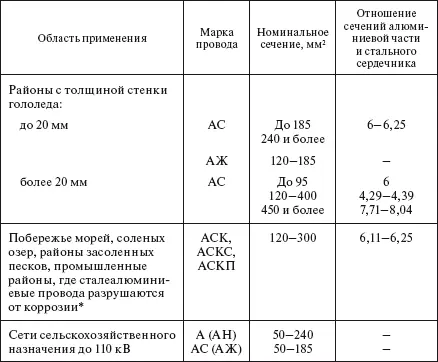

Таблица 1.60

Рекомендуемые области применения проводов различных марок

* На равнинной местности при отсутствии данных эксплуатации ширина прибрежной полосы принимается равной 5 км, а расстояние от химических предприятий – 1,5 км.

Таблица 1.61

Характеристики полых проводов

Примечание. Марками ПМ обозначены полые медные провода; ПА – полые алюминиевые провода.

В качестве грозозащитных тросов на ВЛ применяются стальные канаты.

Наиболее употребительными на ВЛ являются канаты (табл. 1.62) диаметром 8; 9,2 мм по ГОСТ 3062—80*, диаметром 10; 11; 12; 13; 14; 15; 16 мм по ГОСТ 3063—80*, диаметром 17; 18,5; 21; 22,5 мм по

ГОСТ 3064—80*.

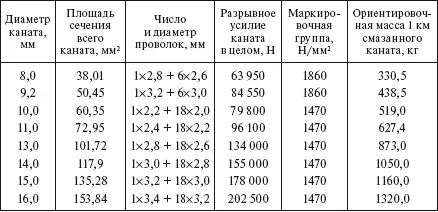

Таблица 1.62

Характеристики стальных канатов

Стальные канаты диаметром более 11 мм применяются главным образом при сооружении больших переходов через реки, овраги и другие препятствия.

В последние десятилетия в мире все большее применение в практике строительства воздушных линий электропередачи находят самонесущие изолированные провода. Они применяются при строительстве воздушных линий электропередачи до 1 кВ и 6—110 кВ при температуре от —45 до +50 °C.

Преимущества самонесущих изолированных проводов (СИП):

возможность применения опор действующих проектов и новых опор меньшей высоты;

высокая надежность и бесперебойность энергообеспечения потребителей;

отсутствие коротких замыканий между проводами фаз, случайных перекрытий;

малая вероятность замыкания на землю;

уменьшение расстояния между проводами на опорах и в пролете; уменьшение ширины просеки при строительстве; отсутствие гололедообразования на проводах; общее снижение энергетических потерь в линиях электропередачи;

сокращение трудозатрат при строительстве линий;

сокращение общих эксплуатационных расходов за счет уменьшения объемов аварийно-восстановительных работ.

Провода AMKA и SAX изготовляются из термоупрочненного алюминиевого сплава, имеют круглую форму сечения. Все провода, за исключением несущего нулевого провода, имеют изолированную оболочку из атмосферостойкого полиэтилена с включением газовой сажи для обеспечения длительного срока эксплуатации. Провод SAX покрыт изолирующей оболочкой толщиной не менее 2,3 мм из атмосферостойкого светостабилизированного полиэтилена. Провода AMKA и SAX сохраняют механическую прочность и электрические параметры при температурах окружающей среды от —45 до +50 °C, не распространяют горения.
