** Применяются в горных районах с ограничением угла поворота линий.

* * * Применяются для перехода через инженерные сооружения.

Таблица 1.36

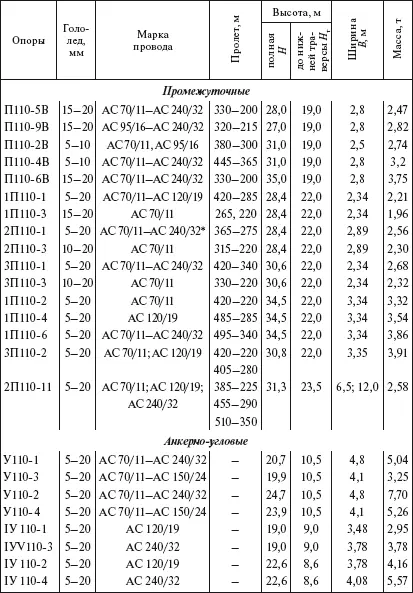

Стальные опоры ВЛ 110 кВ (см. рис. 1.2)

* Опоры для проводов АС 240/32 применяются только в III районе по ветру.

Таблица 1.37

Стальные опоры ВЛ 220 кВ (см. рис. 1.2)

Таблица 1.38

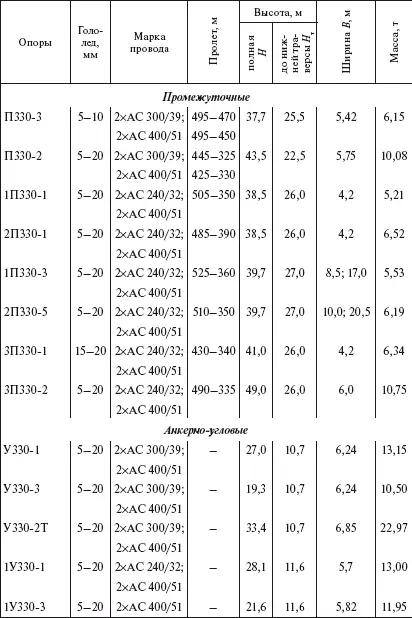

Стальные опоры ВЛ 330 кВ (см. рис. 1.2)

* Технические данные опор ПЛ указаны для II ветрового района в соответствии с ПУЭ-7.

Таблица 1.39

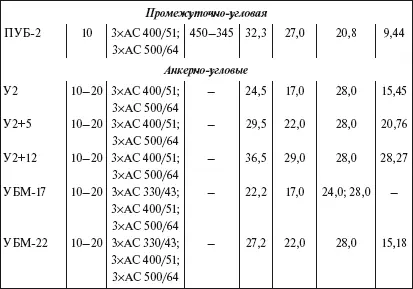

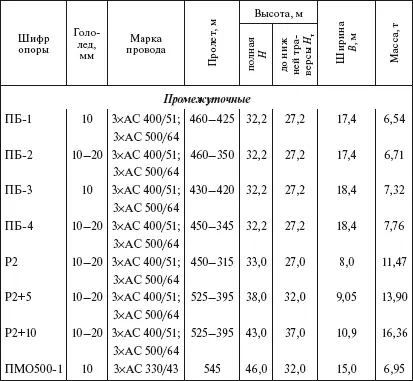

Стальные опоры ВЛ 500 кВ (см. рис. 1.2)

Таблица 1.40

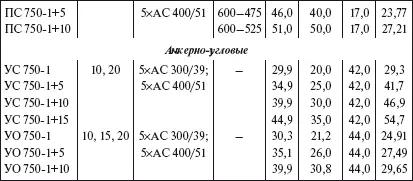

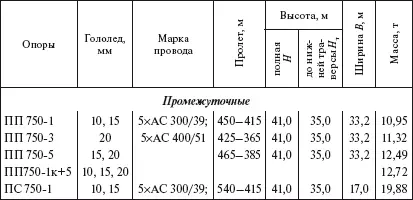

Стальные опоры ВЛ 750 кВ (см. рис. 1.2)

Таблица 1.41

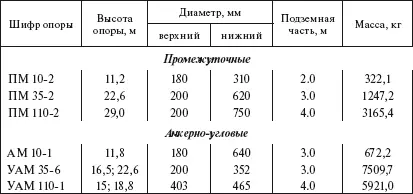

Многогранные опоры

Древесина для опор должна удовлетворять требованиям ГОСТ 9463—88* и должна быть пропитана заводским способом в соответствии с ГОСТ 20022.6—93 и ГОСТ 20022.5—93*. При этом качество пропитки должно быть подтверждено актом технического контроля завода.

Элементы опор ВЛ 35 кВ и ниже, кроме траверс и приставок, можно изготовлять из ели и пихты. При изготовлении опор с древесины должна быть целиком удалена кора со снятием луба. Элементы опор выполняются как из круглой, так и из пиленой древесины. Диаметр элементов опор должен приниматься по проекту. При этом для основных элементов опор (стоек, подкосов, траверс) диаметр бревна в верхнем отрубе должен быть не менее 16 см для ВЛ от 6 до 35 кВ и 14 см – для ВЛ 0,4 кВ. Диаметр приставок для опор ВЛ от 6 до 35 кВ допускается не менее 18 см, а для опор ВЛ 0,4 кВ – не менее 14 см. Для вспомогательных элементов опор ВЛ от 6 до 35 кВ диаметр бревен в верхнем отрубе должен быть не менее 14 см, а для ВЛ 0,4 кВ – не менее 12 см.

Горизонтально и наклонно расположенные торцы стоек и приставок рекомендуется защищать от гниения (крышками, пастой и т. п.). Все детали при сборке опор должны быть плотно пригнаны друг к другу. Зазор в местах врубок и стыков не должен превышать 4 мм. Обработку стоек и приставок следует выполнять таким образом, чтобы стык был совершенно плотным, без просветов. Древесина в местах стыков должна быть без сучков и трещин. Зарубы, затесы и отколы должны быть выполнены на глубину не более 10 % диаметра бревна. Рабочие поверхности врубок должны быть выполнены сплошным пропилом (без долбежки).

Правильность врубок и затесов должна проверяться шаблонами. Сплошные щели в стыках рабочих поверхностей не допускаются. Заполнение клиньями щелей или других неплотностей между рабочими поверхностями не допускается. Отклонение от проектных размеров всех деталей собранной деревянной опоры допускается в пределах: по диаметру ± 2 см, по длине 1 см на 1 м. Отрицательный допуск по длине при изготовлении траверс запрещается.

Отверстие для крюка, высверленное в опоре, должно иметь диаметр, равный внутреннему диаметру нарезки крюка, и глубину – 0,75 длины нарезной части крюка. Крюк должен быть ввернут в тело опоры всей нарезной частью плюс 10–15 мм. Отверстия в опорах должны быть просверлены. Прожигание отверстий нагретыми стержнями запрещается.

Бандажи для сопряжения приставок с опорой должны выполняться из мягкой стальной оцинкованной проволоки диаметром не менее 4 мм. Допускается применение неоцинкованной проволоки диаметром от 5 до 6 мм, покрытой асфальтовым лаком. Число витков бандажа зависит от диаметра проволоки и, если нет специальных указаний в проекте, должно быть равно: 12 – при диаметре проволоки 4 мм; 10 – при 5 мм и 8 – при 6 мм. Все витки бандажа должны быть равномерно натянуты и плотно прилегать друг к другу. При обрыве одного витка весь бандаж следует заменить новым. Концы проволоки бандажа необходимо забивать в дерево на глубину 20–25 мм.
