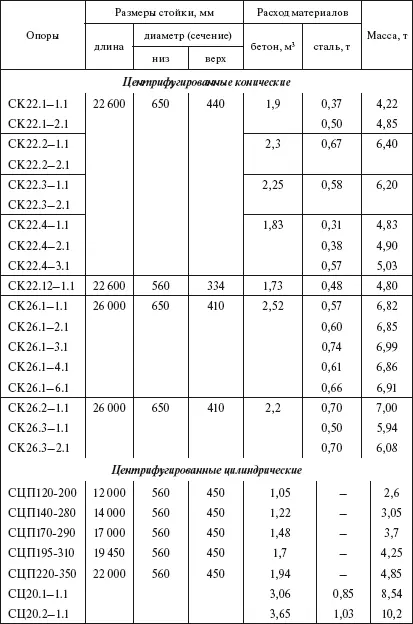

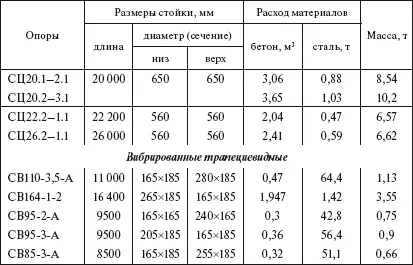

Таблица 1.26

Стойки железобетонных опор

При сооружении линий электропередачи применяются железобетонные, стальные и деревянные опоры. По назначению опоры подразделяются на анкерные, угловые, концевые, промежуточные; по числу цепей – на одно– и двухцепные.

По конструктивному исполнению опоры делятся на свободностоящие и на оттяжках с шарнирным креплением к фундаменту. Усиливающие конструкцию опоры оттяжки могут быть и у свободностоящих опор. Могут применяться и подкосы.

Унификация и типизация опор способствуют повышению технического уровня линейного строительства. Как правило, анкерно-угловые опоры рассчитаны на угол поворота до 60°. Значения предельных углов поворота на промежуточно-угловых опорах указаны на монтажных схемах опор и в пояснительных записках. Стальные анкерно-угловые опоры применяются также в качестве концевых. Вместо повышенных промежуточных стальных опор 35 кВ рекомендуется применять опоры 110 кВ.

При наличии технико-экономических обоснований опоры могут применяться в условиях, отличных от принятых в проекте опор. Так, например, опоры для горных линий могут применяться на пересеченной местности и на равнинных участках линий, проходящих в IV и V ветровых районах, опоры для городских условий могут применяться на трассах линий вне городов, опоры для линий более высокого напряжения могут быть установлены на линиях более низкого напряжения (например, в районах с загрязненной атмосферой, при пересечении препятствий и т. п.).

Действующая в настоящее время унификация стальных опор содержит, кроме основных типов опор, специально разработанные подставки, тросостойки, траверсы и другие элементы, предназначенные для получения повышенных и косогорных опор, опор с двумя тросами и опор других модификаций, необходимых при конкретном проектировании в разнообразных условиях линейного строительства. В унификации наряду с основными типами опор показаны их модификации, полученные при различных сочетаниях опор с подставками и другими элементами. Сами же подставки и другие вспомогательные элементы отдельно не показаны. Такой прием значительно облегчает строительным организациям их выбор при комплектации конструкций опор для сооружаемых линий. Стальные анкерно-угловые опоры применяются также в качестве концевых. Допустимые углы поворота на концевых опорах указаны на монтажных схемах соответствующих опор.

Все опоры с горизонтальным расположением проводов, а также опоры со смешанным расположением проводов, у которых имеются соответствующие указания на монтажных схемах и в пояснительных записках, могут применяться также в районах с частой и интенсивной пляской проводов без сокращения пролетов. Опоры остальных типов со смешанным расположением проводов можно применять в районах с частой и интенсивной пляской проводов при сокращении пролетов в соответствии с указаниями, приведенными в проектах. На опорах ВЛ 35 кВ грозозащитные тросы С35 подвешиваются только на подходах к подстанциям. На опорах ВЛ 110 кВ предусмотрена подвеска троса С50, на опорах ВЛ 220 кВ и выше – троса С70.

Как правило, стальные опоры и стальные элементы железобетонных опор запроектированы под горячую оцинковку. Разработанные в нецинкуемом (окрашенном) варианте со сваркой элементов внахлестку обозначаются буквой Н в конце шифра опоры.

Заводами выпускаются железобетонные одно-, двух– и трех-стоечные опоры, применяемые как свободностоящие, так и с закреплением в грунте и усилением в необходимых случаях оттяжками с внутренними связями. Железобетонные анкерно-угловые опоры, как правило, в качестве концевых опор применяться не могут. Для этого разработаны специальные типы концевой железобетонной опоры.

Все промежуточные и промежуточно-угловые опоры рассчитаны на подвеску проводов в глухих зажимах. Наибольшей прочностью и долговечностью отличаются опоры из центрифугированных стоек.

Основным элементом железобетонной опоры является стойка. По способу изготовления стойки бывают центрифугированные и вибрированные. По конструктивному исполнению железобетонные опоры делятся на одностоечные свободностоящие и на оттяжках и портальные свободностоящие и на оттяжках.
