Примеры шифровки:

Ф4-А – фундамент 4-го типоразмера под анкерно-угловую опору;

ФС 2–4 – фундамент специальный 2-го типоразмера под опору с башмаками, имеющими четыре отверстия, т. е. фундамент с четырьмя болтами;

ФК 1–0 – фундамент укороченный 1-го типоразмера под стойку опоры на оттяжках.

Для шифровки фундаментов дополнительной номенклатуры к шифру основного фундамента добавляют букву:

в шифре вариантов фундаментов с модернизированным оголовком после буквы А добавляется буква М – модернизированный, например Ф3-АМ, Ф5-АМ;

в шифре вариантов фундаментов со сварным или болтовым соединением стойки с нижней частью после букв ФП и ФС добавляется буква С, обозначающая сварной, или буква Б – болтовой вариант.

Например, ФПС5-А – вариант повышенного фундамента ФП5-А со сварным соединением стойки и нижней части; ФСБ2-4 – вариант специального фундамента ФС-4 с болтовым соединением стойки и нижней части.

Для изготовления железобетонных фундаментов применяется бетон марок 200, 300 и 400 (по прочности на сжатие), приготовленный на портландцементе. При наличии на трассе агрессивных к бетону грунтовых вод для приготовления бетона применяется цемент, стойкий к конкретному виду агрессии.

Для армирования железобетонных фундаментов применяется арматура из горячекатаной углеродистой или низколегированной стали. Для линий электропередачи, строящихся в районах с расчетной наружной температурой воздуха до —30 °C, разрешается применять арматуру из кипящих сталей; для линий, строящихся в районах с расчетной температурой воздуха от —30 до —40 °C, разрешается применение арматуры из полуспокойной стали, а для районов с температурой ниже —40 °C – только из стали спокойной плавки.

Для промежуточных и анкерно-угловых стальных опор основным конструктивным элементом фундаментов принят подножник грибовидной формы, а для анкерно-угловых опор и опор с оттяжками применяются подножники с наклонными стойками, ось которых является продолжением пояса опоры и оси оттяжки. Это резко снижает горизонтальные нагрузки на фундамент. Для крепления оттяжек вантовых опор применяются также составные фундаменты с навесными плитами прямоугольного сечения. Эти фундаменты получаются сочетанием грибообразного подножника и навесных плит.

Выбор типов фундаментов производится на основании установочных чертежей, разработанных для каждого типа опоры. На установочных чертежах приводятся: план расположения фундаментов; привязка ригелей, пригрузочных плит; район по гололеду и скоростной напор ветра, а для анкерно-угловых опор – угол поворота на линии. На чертежах фундаментов указывается степень уплотнения грунта засыпки.

Под анкерно-угловые опоры разработано семь типов фундаментов: Ф1-А; Ф2-А; Ф3-А; Ф4-А; Ф5-А; Ф6-А и ФС. Под промежуточные и промежуточно-угловые опоры разработаны шесть типов фундаментов: Ф1; Ф2; Ф3; Ф4; Ф5; Ф6 и фундамент типа ФС.

При прохождении трассы ВЛ в районах рек, болот, по косогорам применяются повышенные составные подножники типа ФП со сварным – С или болтовым – Б соединениями стойки с нижней частью. Основные типы, характеристики сборных железобетонных фундаментов и подножников для ВЛ 35—500 кВ приведены в табл. 1.18—1.21.

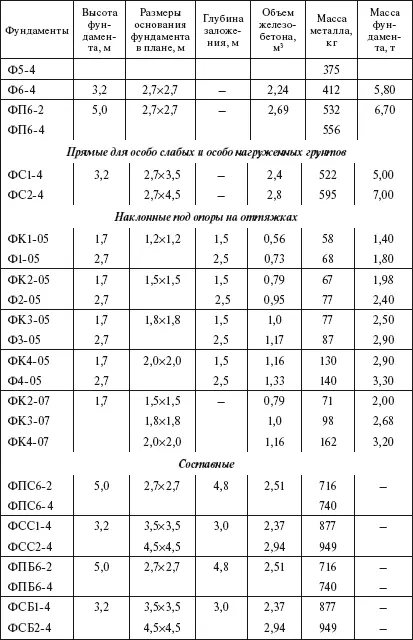

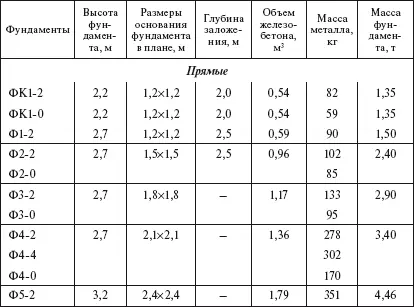

Таблица 1.18

Фундаменты под промежуточные опоры ВЛ 35—500 кВ

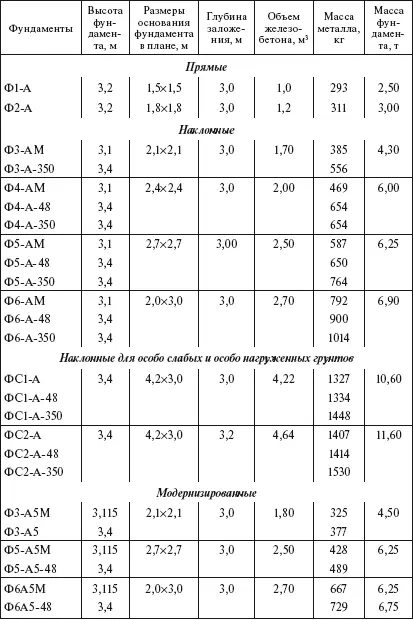

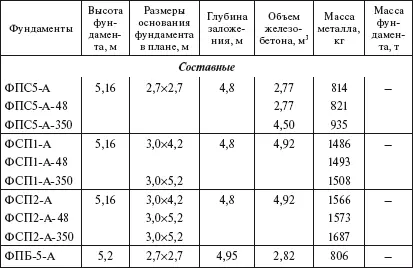

Таблица 1.19

Фундаменты под анкерно-угловые опоры ВЛ 35—500 кВ

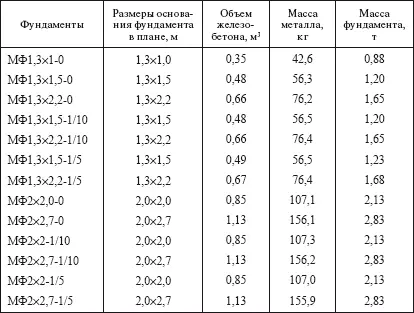

Таблица 1.20

Фундаменты малозаглубленные высотой 0,7 м

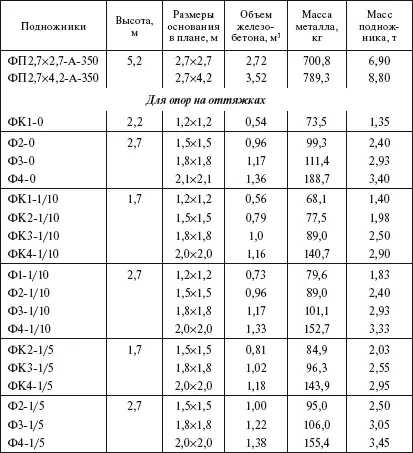

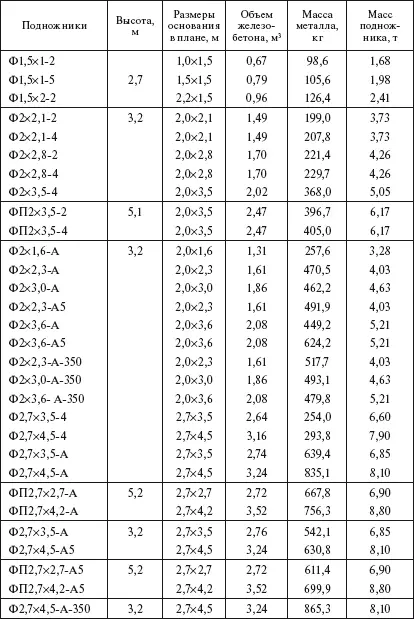

Таблица 1.21

Подножники

Анкерные плиты (ПА) применяются для закрепления в грунте стальных и железобетонных опор на оттяжках. Разработаны шесть типоразмеров. Плита типа ПА1 полной длины имеет марку ПА1-2, укороченная имеет марку ПА1-1; плита типа ПА3 полной длины имеет марку ПА3-2, укороченная – ПА3-1. Анкерные плиты и анкерные балки, представляющие собой прямоугольные в плане конструкции с одним центральным ребром, приведены в табл. 1.22.
