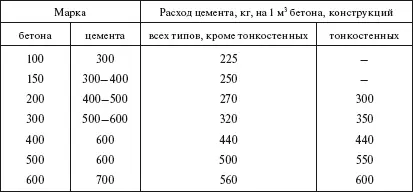

Ориентировочный расход цемента в бетонных конструкциях

Коэффициенты нарастания прочности бетона при нормальных условиях твердения:

на 3-й день…………………………… 0,33

на 7-й день …………………………… 0,59

на 28-й день …………………………. 1

через 3 мес …………………………… 1,32

через 6 мес …………………………… 1,58

через 12 мес………………………….. 1,76

Для армирования железобетонных конструкций применяется сталь арматурная, отвечающая требованиям соответствующих государственных стандартов (ГОСТ 5781—82*). В зависимости от механических свойств арматурная сталь подразделяется на классы А-I (А240) гладкого профиля и А-II (А300), Ас-II (Ас300), А-III (А400), А-IV (А600), А-V (А800), А-VI (А1000) периодического профиля.

Стержни диаметром менее 10 мм поставляются в бухтах (исключение составляют стали А-IV (А600) и А-V (А800), поставляемые в прутках), а диаметром 10 мм и более – в прутках длиной от 6 до 12 м. Арматурную сталь изготавливают из углеродистой и низколегированной сталей марок, указанных в табл. 1.5.

Таблица 1.5

Сталь горячекатаная для армирования железобетонных конструкций (ГОСТ 5781-82*)

Примечания:

1. В скобках указаны условные обозначения класса арматурной стали по пределу текучести, Н/мм 2.

2. Профили диаметров, указанных в скобках, изготавливаются по согласованию.

Прокат для строительных стальных конструкций соответственно ГОСТ 27772—88* изготавливается из стали С235, С245, С255, С275, С285, С345, С345К, С375, листовой универсальный прокат и гнутые профили – из стали С235, С245, С255, С275, С285, С345, С345К, С375, С390, С390К, С440, С590, С590К. Буква С означает – сталь строительная, цифры условно обозначают предел текучести проката, буква К – вариант химического состава (табл. 1.6).

Таблица 1.6

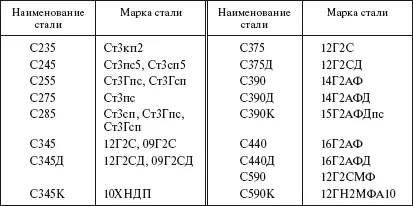

Соответствие марок стали проката строительных стальных конструкций (ГОСТ 27772-88*)

Масса и основные размеры стержневой арматуры, арматурной проволоки, уголков, двутавров, швеллеров, полосы проката приведены в табл. 1.7–1.14.

Таблица 1.7

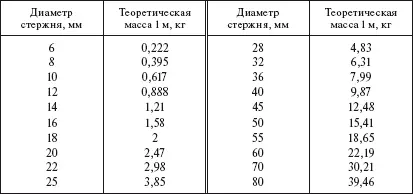

Стержневая арматура (ГОСТ 5781-82*)

Таблица 1.8

Арматурная проволока (ГОСТ 7348—81*)

Таблица 1.9

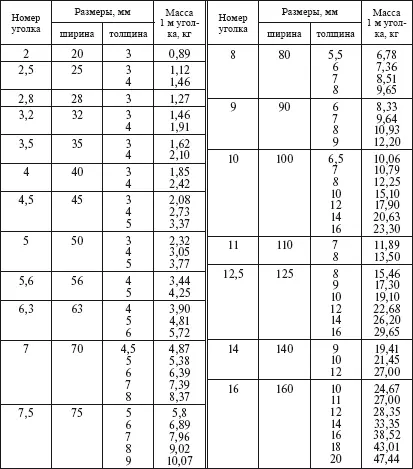

Уголки стальные равнополочные (ГОСТ 8509—93)

Таблица 1.10

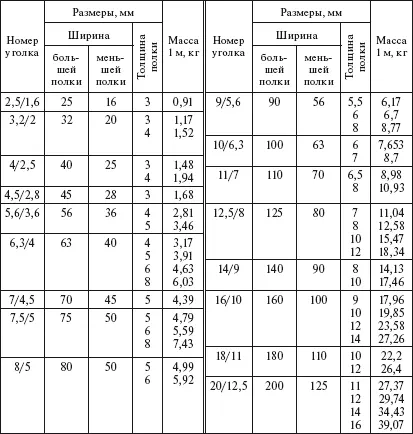

Уголки стальные неравнополочные (ГОСТ 8510—86*)

Таблица 1.11

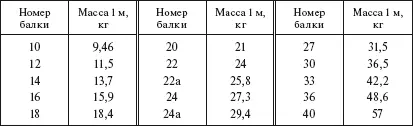

Двутавры стальные (ГОСТ 8239—89)

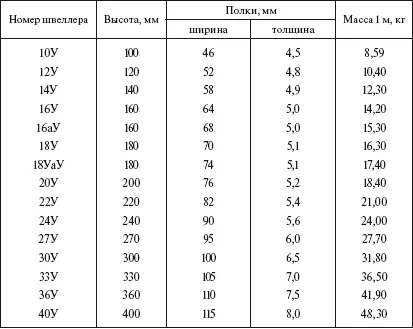

Таблица 1.12

Швеллеры стальные (ГОСТ 8240—97)

Таблица 1.13

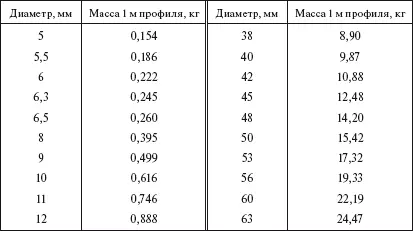

Прокат стальной круглый (ГОСТ 2590—88)

Таблица 1.14

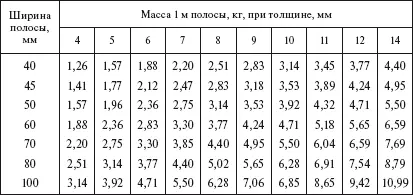

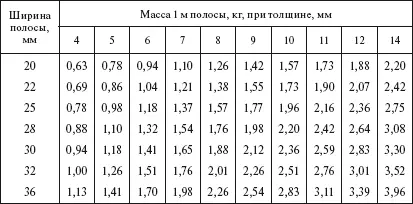

Полоса стальная (ГОСТ 103—76*)

В практике электросетевого строительства применяются лесные материалы, в основном круглые лесоматериалы и пиломатериалы. По размерам поперечного сечения пиломатериалы подразделяются на доски, бруски и брусья (толщина и ширина более 100 мм).

Деревянные опоры ВЛ изготовляют из сосны и лиственницы. В отдельных случаях применяют также ель, кедр, пихту. В связи с тем что непропитанная сосна гниет через 3–4 года, а ель еще быстрее, опоры ВЛ изготовляют только после пропитки древесины специальными противогнилостными веществами – антисептиками. В качестве консервантов используются высокоэффективные медно-хромо-мышьяковые (ССА) составы. Опоры, пропитанные ССА, используются при строительстве линий электропередачи напряжением 0,4—10 кВ.
