Борис Узелков: Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

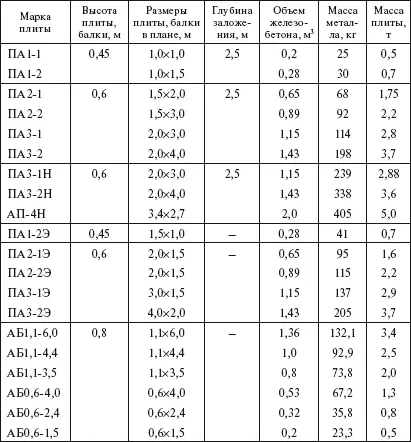

Таблица 1.22

Анкерные плиты и анкерные балки

Опорные плиты (ОП) применяются для закрепления в грунте стоек железобетонных опор в тех случаях, когда из-за больших сжимающих нагрузок или слабых грунтов необходимо увеличить площадь опорной стойки. Разработаны плиты четырех типов (марок): ОП-1; ОП-2; ОП-3, отличающиеся площадью основания и применяющиеся под центрифугированные (ЦФ) стойки опор ВЛ; плиты ОП-4 используются под вибрированные стойки ВЛ. Плиты квадратные, в плане на верхней грани имеют стакан для установки стойки.

Подпятники, устанавливаемые под стойки железобетонных опор для увеличения площади опирания стоек, приняты трех типов:

плоские подпятники диаметрами 560, 650 и 800 мм крепятся к стойкам соответствующего диаметра (марки П1, П2 и П3);

подпятники с выемкой по верхней грани применяются для анкерно-угловых опор на оттяжках, в которых стойки устанавливаются комлевой частью вверх. Подпятник П1-2 применяется для вибриро-ванных стоек, подпятник ПК-1 – для центрифугированных стоек;

подпятник П1-3 с цилиндрическим выступом по верхней грани применяется под стойки анкерно-угловых опор на оттяжках.

Марки и основные параметры опорных плит и подпятников приведены в табл. 1.23.

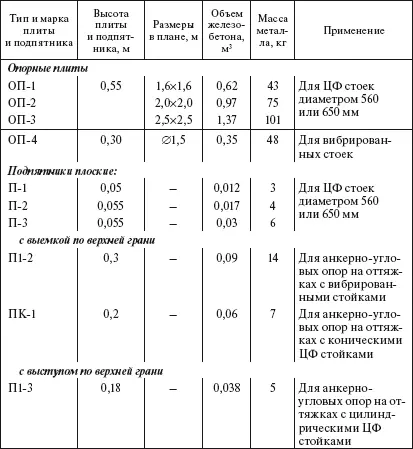

Таблица 1.23

Опорные плиты и подпятники

Ригели (табл. 1.24) применяются для увеличения несущей способности фундаментов и железобетонных стоек при действии горизонтальных нагрузок и выпускаются пяти типоразмеров:

Р1 – для закрепления подножников;

Р1-А и АР-5 – для закрепления железобетонных конических подножников диаметром 560/334 и 650/410 мм соответственно и цилиндрических стоек диаметром 560 мм;

АР6 и АР6-1 – для закрепления железобетонных стоек диаметром 650/410 и 800 мм соответственно;

АР7 и АР7-1 – для закрепления стоек длиной 16,4 и 19,0 м соответственно;

АР8 – для закрепления стоек диаметром 800 мм.

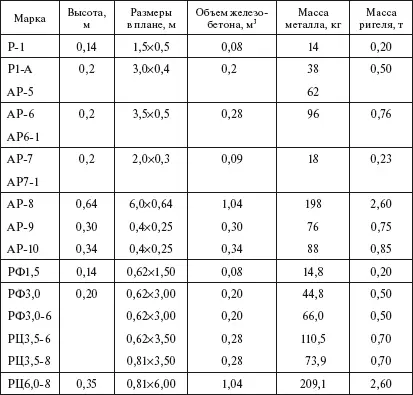

Таблица 1.24

Ригели

В качестве фундаментов под опоры линий электропередачи применяются также сваи. Размеры применяемых унифицированных свай зависят от нагрузок на фундамент и несущей способности грунта и по сечению колеблются от 20x20 до 40x30 см, а по длине – от 3,7 до 12 м. В зависимости от нагрузок на опору, а следовательно, и на фундамент применяют установку под пяту опоры двух или четырех свай. Для крепления пяты опоры к свае в каждой свае предусмотрены два болта, а в случае применения ростверков – по одному болту. Основные параметры свай приведены в табл. 1.25.

Таблица 1.25

Сваи для устройства фундаментов под опоры ВЛ

Винтовые стальные сваи обладают высокой несущей способностью на выдергивающие и сжимающие нагрузки вследствие погружения без нарушения структуры грунта. Строительство фундаментов с применением винтовых свай не требует копки котлованов, что приводит к снижению трудовых затрат и позволяет значительно рациональнее решать вопросы по сохранению окружающей среды. Установку опоры на фундамент из винтовых свай можно производить сразу после завинчивания, что существенно сокращает сроки строительства.

Винтовые стальные сваи с литым наконечником (СВЛ), предназначены для строительства фундаментов в талых и с сезонным промерзанием грунтах, используемые для вечномерзлых грунтов обозначаются СВЛМ. Винтовые сваи сертифицированы и выпускаются по ТУ (табл. 1.26). Для погружения в грунт может быть использована универсальная буровая машина УБМ-85 (см. табл. 4.10 гл. 4.2 «Машины для земляных и свайных работ»).

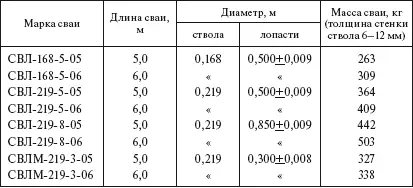

Таблица 1.26

Сваи стальные винтовые с литым наконечником

Стойки являются важнейшим элементом железобетонной опоры линий электропередачи. Стойки бывают двух видов: вибриро-ванные и центрифугированные (табл. 1.27).

Все стойки армированы предварительно напряженной арматурой. Вибрированные стойки выполняются без пустоты в комлевой части. Все конические стойки выпускаются на заводе вместе с подпятниками. Подпятники по прочности на сжатие выполняются из вибрированного бетона марки 200, по морозостойкости – М р3150. Подпятник приваривается на заводе к нижнему концу готовой стойки.
