Борис Узелков: Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Материалы, применяемые в процессе строительно-монтажных работ на ВЛ и служащие для изготовления конструкций, можно условно разделить на следующие виды:

конструкционные (бетон, железобетон, металл, древесина), из которых изготовляют фундаменты, опоры и другие конструкции и детали;

проводниковые, из которых изготовляют провода, грозозащитные тросы, элементы заземляющих устройств, соединительные зажимы и т. д.;

изоляционные материалы и изделия, из которых изготовляют, в частности, изоляторы, обеспечивающие изоляцию проводов друг от друга и от конструктивных элементов опор.

Массы основных строительных материалов приведены в табл. 1.1.

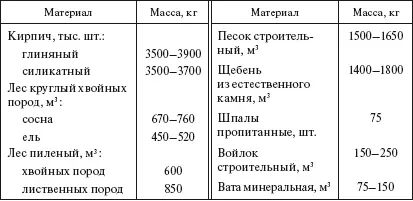

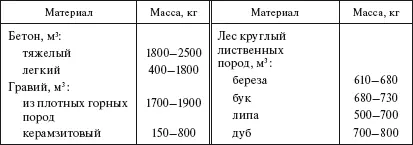

Таблица 1.1

Массы основных строительных материалов

При строительстве линий электропередачи бетон применяется в основном при сооружении фундаментов под переходные опоры. Рабочие характеристики бетона определяются нормируемыми марками при проектировании. Марки бетона устанавливаются по прочности, морозостойкости и водонепроницаемости.

По прочности на сжатие установлены следующие марки бетонов: 15, 50, 75, 100, 150, 200, 250, 300, 400, 500, 600.

По морозостойкости – в циклах попеременного замораживания и оттаивания: 10, 15, 25, 35, 50, 100, 200, 300.

По водонепроницаемости установлены марки В-2, В-4, В-6, В-8, обеспечивающие водонепроницаемость бетона при давлении воды соответственно не менее 20, 40, 60 и 80 Па.

В соответствии со СНиП 52-01-2003 основными нормируемыми и контролируемыми показателями качества бетона являются: класс по прочности на сжатие В, класс по прочности на осевое напряжение В (, марка по морозостойкости F, марка по водонепроницаемости W, марка по средней плотности D.

По СНиП 2.03.01–84* марки бетона по прочности на сжатие заменены на классы бетона по прочности на сжатие. Соответствие марок и классов бетонов по прочности приведено в табл. 1.2.

Классы бетона по прочности на сжатие отвечают значению гарантированной прочности бетона, МПа с обеспеченностью 0,95.

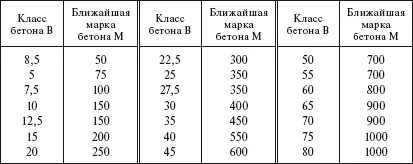

Таблица 1.2

Классы и марки бетона по прочности

Класс бетона по прочности на осевое растяжение В (соответствует значению прочности бетона на осевое растяжение в МПа с обеспеченностью 0,95 и принимается в пределах от 0,4 до 6.

Марка бетона по морозостойкости F соответствует минимальному числу циклов попеременного замораживания и оттаивания, выдерживаемых образцом при стандартном испытании, и принимается в пределах от 15 до 1000.

Марка бетона по водонепроницаемости W соответствует максимальному значению давления воды (МПа-10 -1), выдерживаемому бетонным образцом при испытании, и принимается в пределах от 2 до 20.

Марка по средней плотности D соответствует среднему значению объемной массы бетона в кг/м 3и принимается в пределах 200 до 5000.

По объемной массе в сухом состоянии бетон подразделяется на особо тяжелый – более 2500 кг/м 3, тяжелый – от 1800 до 2500 кг/м 3, легкий – от 500 до 1800 кг/м 3, особо легкий – до 500 кг/м 3.

Марка бетона по прочности – это предел прочности бетона при сжатии, Па, бетонного образца – куба с ребрами 200 мм после 28-суточного твердения при температуре 20 ± 2 °C и относительной влажности 90 %.

Для увеличения прочности в бетон закладывается стальная арматура, принимающая на себя растягивающие усилия. Бетон прочно сцепляется с арматурой, оба материала почти одинаково расширяются при нагревании. Это обеспечивает их совместную работу и монолитность железобетона. Однако при растяжении сталь может увеличиться в 5–6 раз больше, чем бетон, и при этом в бетоне появляются трещины, ведущие к порче конструкции. Во избежание этого при изготовлении опор ВЛ широко применяют предварительное натяжение стальной арматуры. Предварительно напряженный железобетон прочнее, легче, долговечнее и экономичнее обычного.

Показатели жесткости бетонной смеси и расход цемента для бетонных конструкций приведены в табл. 1.3 и 1.4.

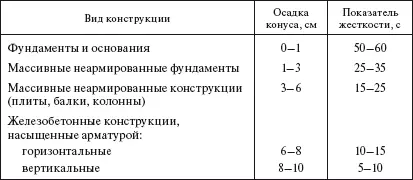

Таблица 1.3

Жесткость бетонных смесей, укладываемых в различные конструкции

Таблица 1.4
