Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Промежуточные опоры ВЛ от 6 до 220 кВ – одностоечные и представляют собой свободностоящие железобетонные стойки с закрепленными на них стальными траверсами. На некоторых типах опор дополнительно устанавливается тросостойка для крепления грозозащитного троса. Закрепление опор в грунте осуществляется путем установки их в цилиндрический котлован глубиной 2,5 м (иногда 3,5 м) с последующим заполнением пазух гравийно-песчаной смесью. Для обеспечения требуемой прочности заделки опор в слабых грунтах устанавливаются ригели, закрепленные на стойках с помощью полухомутов. Опоры состоят из стоек, траверс, тросостойки и нижней бетонной крышки.

В целях предотвращения контакта стойки с грунтовыми водами производится гидроизоляция нижней части наружной поверхности стойки на высоту 3,2 м; для предупреждения попадания воды внутрь стойки устанавливается крышка, которая, кроме того, увеличивает площадь торца стойки.

Крепление траверс к стойке осуществляется с помощью сквозных болтов или хомутов. Тросостойки имеют сварную конструкцию и крепятся к стойке хомутами. На тросостойках опор ВЛ 35 и 110 кВ предусмотрена возможность установки специальной конструкции для подвески грозозащитного троса через изолятор.

Для присоединения заземления выше гидроизоляционного слоя на стойке выпускается стальной пруток диаметром 12 мм, приваренный к каркасу арматуры.

На ВЛ 220–330 кВ широкое распространение получили портальные свободностоящие опоры со стальной траверсой. Для закрепления опор такого типа в слабых грунтах требуется установка либо большого числа ригелей, либо внутренних крестовых металлических связей. Устройство крестовых связей экономичнее установки ригелей, они значительно уменьшают изгибающие моменты на уровне заделки опоры в грунт. Траверсы таких опор состоят из двух стальных консолей и средней балочной части.

Типы и основные технические данные железобетонных опор приведены в табл. 1.28—1.34.

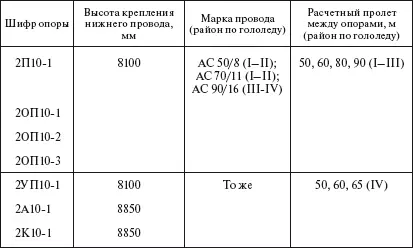

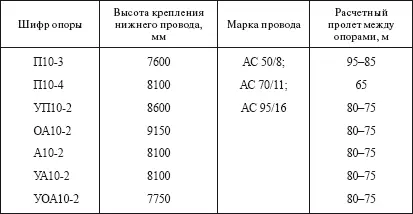

Таблица 1.28

Вибрированные одноцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-110-3,5 высотой 11 м для I и II районов по гололеду

Таблица 1.29

Вибрированные двухцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-164-12 высотой 16 м

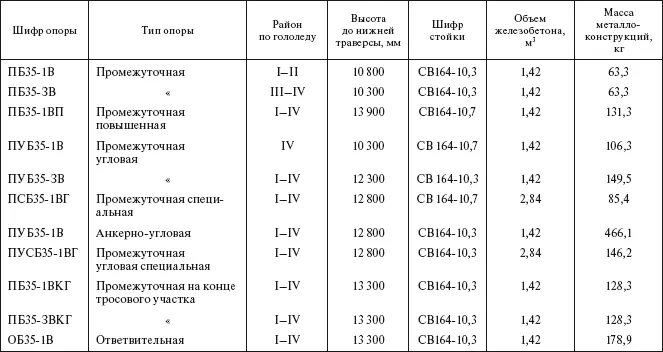

Таблица 1.30

Вибрированные одноцепные железобетонные опоры ВЛ35 кВ высотой 16,4 м и с проводами марок АС 70/11—АС 120/19

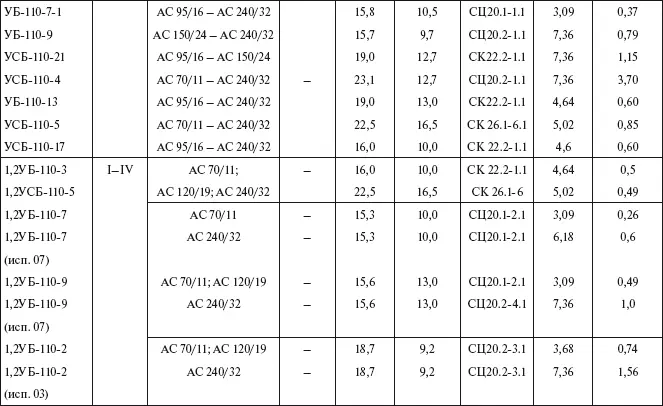

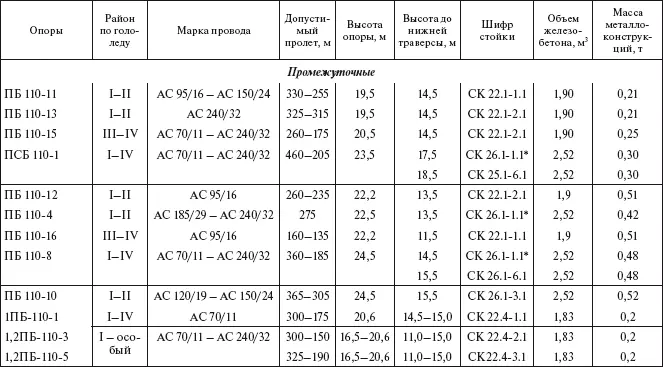

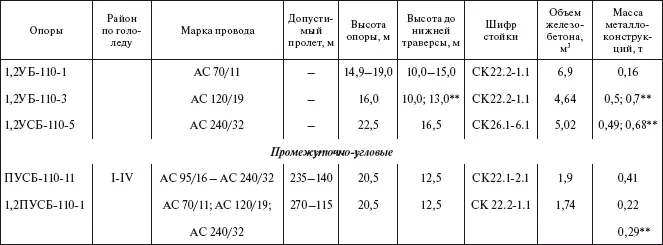

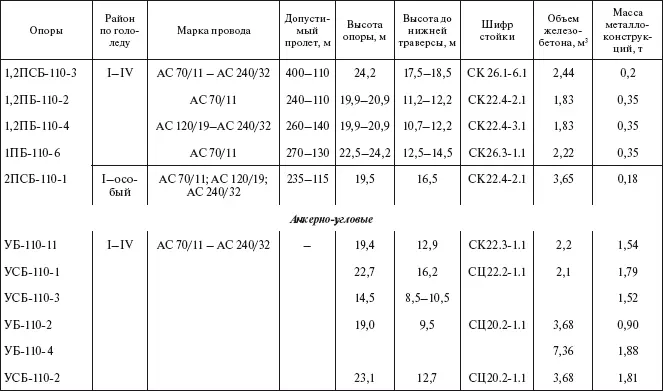

Таблица 1.31

Железобетонные опоры ВЛ 110 кВ

* Стойка СК 26.1–1.1 применяется только в I–II районах по гололеду.

** Большие значения показателей относятся к опоре с применением оттяжек.

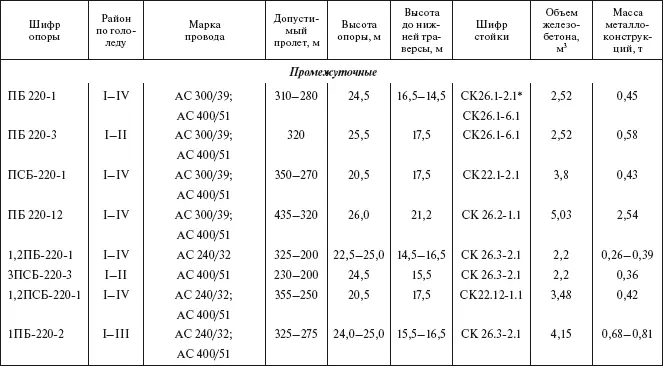

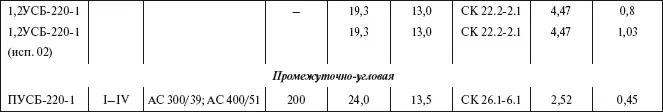

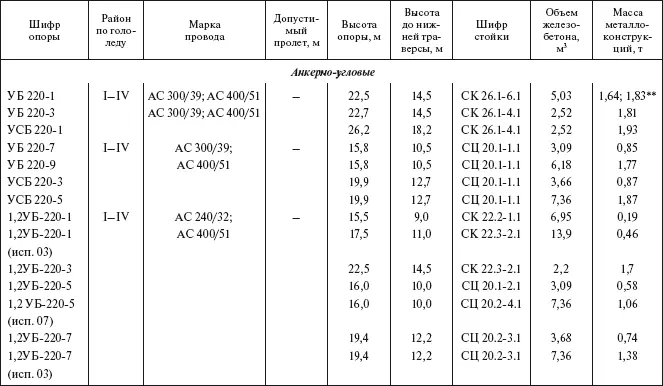

Таблица 1.32

Железобетонные опоры ВЛ 220 кВ

* Применяется только в I и II районах по гололеду.

** Относится к опоре с применением оттяжек.

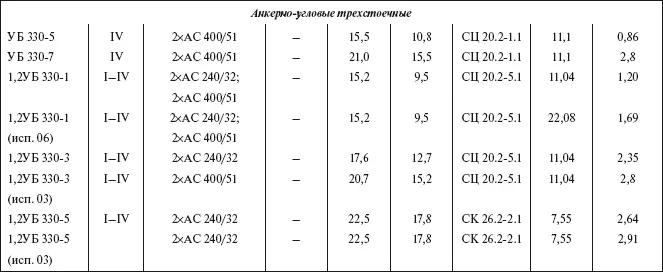

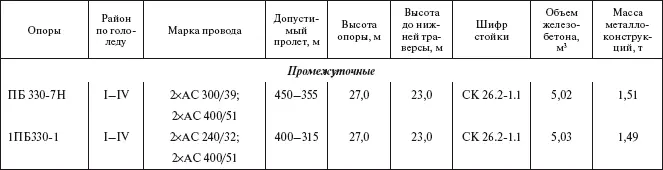

Таблица 1.33

Железобетонные опоры ВЛ 330 кВ

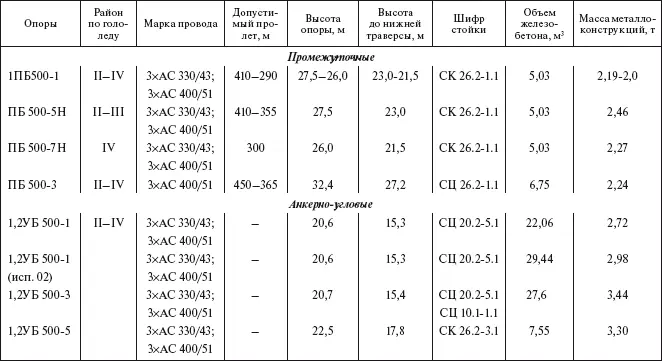

Таблица 1.34

Железобетонные опоры ВЛ 500 кВ

К преимуществам стальных опор относятся:

возможность создания конструкций на весьма большие механические нагрузки, большое число проводов и большие высоты;
