относительно малая масса и высокая механическая прочность;

простота заводского изготовления и технологичность сборки на трассах.

Эти преимущества позволяют использовать их для ВЛ всех напряжений, проходящих в тяжелых климатических и географических условиях, а также применять в качестве анкерных и угловых опор на ВЛ от 110 до 500 кВ с железобетонными промежуточными опорами.

Промежуточные опоры ПЛ башенного типа с односторонним расположением проводов применяются для сокращения ширины просеки при прохождении лесных массивов.

Стальные опоры изготавливают как в болтовом исполнении, так и с помощью сварки.

В болтовых конструкциях минимальное расстояние от центра болта до края элемента должно быть не менее 1,25 диаметра отверстия для болта. Применение болтов, имеющих по длине ненарезной части участки с различными диаметрами в соединениях, где болты работают на срез, не допускается.

При сборке опор установка в несовмещенные отверстия болтов меньшего диаметра не допускается, нарезная часть болта не должна находиться в теле соединенных элементов. При установке фундаментов с целью плотной посадки пят опоры на фундаменты доп ускается установка между пятой опоры и верхней плоскостью фундамента до четырех прокладок общей толщиной до 40 мм. Площадь и конфигурация прокладок определяются проектной организацией.

Для защиты от коррозии сварные секции и детали опор окрашиваются на заводе один или два раза в зависимости от требований заказчика. Более надежная защита опор от коррозии производится путем горячего оцинкования их элементов.

Стальные опоры состоят из следующих основных конструктивных элементов: стойки (или двух стоек), траверс и тросостоек, а опоры с оттяжками имеют еще оттяжки – тросовые или изготовленные из круглой стали.

В случае окончательной сборки опор на пикетах линии элементы опор подбираются комплектами на опору на заводе, связываются пакетами и отгружаются заказчикам. Опоры болтовой конструкции экономичны в перевозке, позволяют полнее использовать грузоподъемность транспорта, удобны для оцинковки.

Основным недостатком болтовых опор является увеличение в 1,5–2 раза трудозатрат на сборку опор на трассе линии и в 2,5–3 раза расхода болтов.

С 2004 г. ОАО «Опытный завод «Гидромонтаж»» начал выпуск многогранных металлических опор. Они представляют собой многогранную коническую конструкцию, изготовленную из стального листа. Опора может состоять из одной, двух и более секций (в зависимости от требуемой высоты). Длина секции до 16 м. Однако чаще всего используются секции длиной до 11,5 м, что обусловлено удобством транспортировки железнодорожным и автомобильным транспортом. Соединение секций между собой возможно как фланцевое, так и бесфланцевое (телескопическое). Высота опор до 40 м и более. Толщина стенки от 3 до 12 мм. Диаметр опор до 2 м. В грунт опоры устанавливаются либо непосредственно в пробуренную скважину, либо крепятся на фланцах к железобетонному фундаменту.

Многогранные металлические опоры значительно надежнее бетонных и решетчатых, особенно в сложных гололедно-ветровых условиях. В аварийном режиме многогранная стальная опора выдерживает нагрузки в 2–3 раза больше, чем железобетонная опора.

Малый вес и высокая степень заводской готовности позволяют устанавливать опору без использования специальных дорогостоящих подъемных средств и заливки мощных фундаментов. Резко сокращаются трудозатраты и сроки монтажа, особенно в болотистых грунтах и труднодоступных районах. Монтаж не требует больших п лощадей, что особенно важно при работе в городских условиях, в горных районах.

Типы стальных опор (рис. 1.2) и их технические характеристики приведены в табл. 1.35—1.41.

Расчеты технических данных для унифицированных стальных опор проведены в соответствии с ПУЭ-6. При проектировании современных ВЛ в соответствии с ПУЭ-7 необходимо проводить перерасчет указанных технических данных.

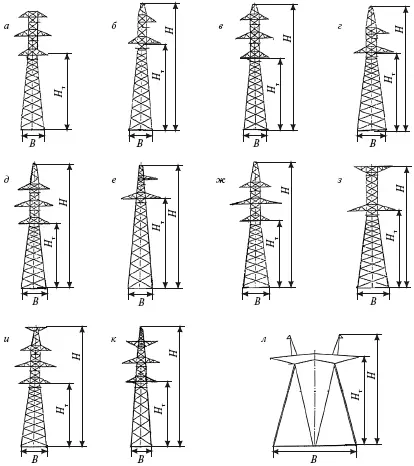

Рис. 1.2. Опоры стальные для линий электропередачи:

а – П35-2В, У35-4; б – П110-5В; в – П110-6В; г – У110-1; д – У110-2; е – П220-3; ж – У220-2; з – У220-3; и – У330-2т; к – П330-2; л – ПП750-1, ПП750-3

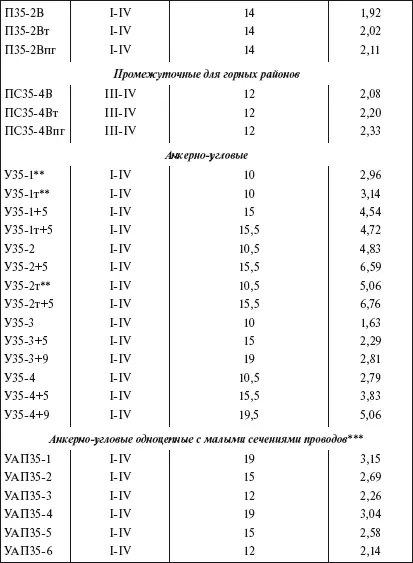

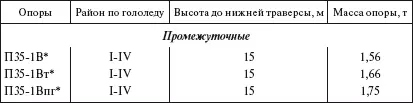

Таблица 1.35

Стальные опоры ВЛ 35 кВ (см. рис. 1.2)

* Применяются также в горных районах.
