Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

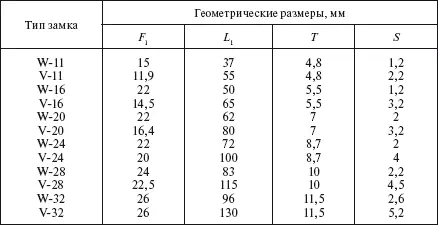

Таблица 1.75

Замки типа W– и V-образных сферических шарнирных соединений

Пружинные замки изготовляются из нержавеющей стали или фосфористой бронзы для обеспечения хороших пружинных свойств и их высокой коррозийной стойкости.

Сцепная арматура предназначается для соединения элементов изолирующих подвесок и крепления проводов и грозозащитных тросов к опоре и подразделяется на универсальную и специальную. К специальной сцепной арматуре относятся серьги, ушки и узлы крепления гирлянд к опорам.

Узлы крепления располагаются в гирлянде всегда в определенной последовательности: узел крепления – только в начале гирлянды, а серьги и ушки, как правило, соединяются только с изоляторами.

Конструкции серьги типов СР и СРС представлены на рис. 1.9, их основные размеры даны в табл. 1.76.

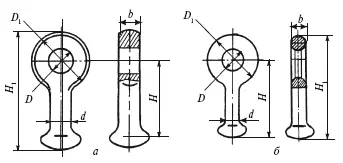

Рис. 1.9. Серьги: а – типа СР; б – типа СРС

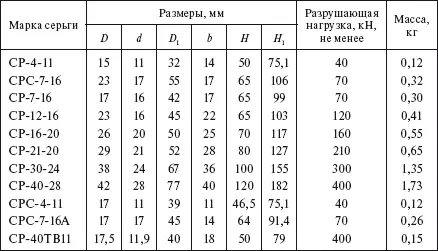

Таблица 1.76

Серьги типов СР и СРС

Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками.

Ушки для воздушных линий электропередачи выпускаются следующих типов:

У1 – однолапчатые;

У1К – однолапчатые укороченные;

У2 – двухлапчатые;

У2К – двухлапчатые укороченные;

УС – специальные с гнутым пальцем;

УСК – специальные укороченные с гнутым пальцем.

Ушки укороченных типов У1К, У2К служат для комплектования изолирующих подвесок и тросовых креплений без защитной арматуры (разрядных рогов и защитных экранов), что сокращает длину подвески и уменьшает ее массу.

Ушки типов УС и УСК имеют гнутый палец, благодаря чему обеспечивается шарнирное соединение цепного типа со скобами типа СК или арочной подвеской поддерживающего зажима. Ушки типа УС имеют в средней части более тонкое плоское ребро с отверстиями или вырезками для крепления защитных экранов и разрядных рогов.

Конструкция и основные размеры ушек приведены на рис. 1.10– 1.13 и представлены в табл. 1.77—1.80.

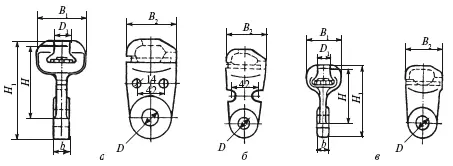

Рис. 1.10. Однолапчатые (а, б ) и укороченные (в) ушки типов У1 и У1К

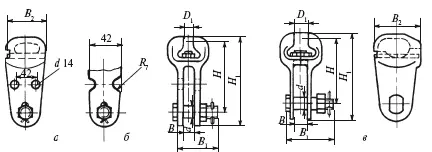

Рис. 1.11. Двухлапчатые (а, б) и укороченные (в) ушки типов У2 и У2К

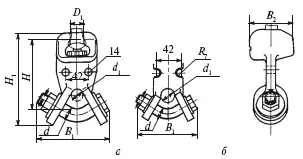

Рис. 1.12. Специальные ушки типа УС

Рис. 1.13. Специальные ушки укороченные типа УСК

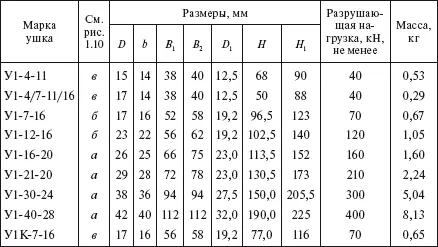

Таблица 1.77

Однолапчатые ушки типов У1 и У1К

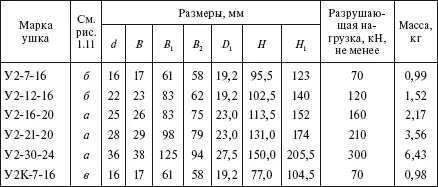

Таблица 1.78

Двухлапчатые ушки типов У2 и У2К

Таблица 1.79

Специальные ушки типа УС

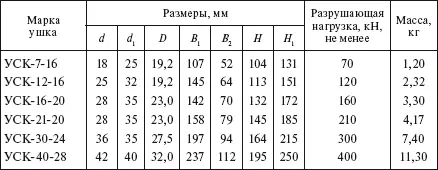

Таблица 1.80

Специальные укороченные ушки типа УСК (см. рис. 1.13)

Рекомендации по выбору арматуры при комплектовании изолирующих подвесок приведены в табл. 1.81.

Выбор арматуры других видов производится в зависимости от конструкции изолирующих подвесок (количества цепей изоляторов, числа проводов в фазе, типа изолирующих подвесок и т. п.).

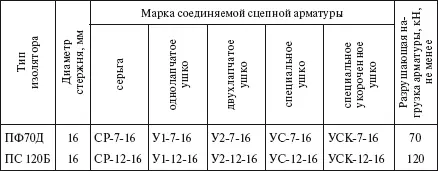

Таблица 1.81

Выбор сцепной арматуры в зависимости от типа изолятора

Примечание. Серьга СРС-7-16 имеет круглое сечение проушины и предназначена для соединения с V-образным болтом на опоре.
