Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Поддерживающие зажимы состоят из лодочки, зажимного устройства и подвески, через которые зажимы соединяются с изолирующей подвеской (кроме ПГ-1-11, ПГ-2-10, ПГ-3-10). Лодочка поддерживающего зажима присоединяется к поддерживающей гирлянде через подвеску с шарнирами. Для фиксации проводов в лодочке во избежание проскальзывания их при неравномерных нагрузках на провода в смежных пролетах в лодочке поддерживающего зажима монтируется зажимное устройство.

Конструктивное исполнение элементов поддерживающего зажима может быть различным в зависимости от его назначения. По своему назначению поддерживающие зажимы подразделяются следующие на группы типов:

ПГ и ПГН – для одного провода в фазе (рис. 1.24, табл. 1.102 и 1.103);

2ПГН, 3ПГН, 4ПГН – для двух, трех и четырех проводов в фазе

(табл. 1.104);

ПГН-5-4, 3ПГН2-5-1 и 3ПГН2-5-4 – для районов с частым гололедом (табл. 1.105);

ПГУ, 2ПГУ, 3ПГУ – для промежуточно-угловых опор (рис. 1.25, табл. 1.106).

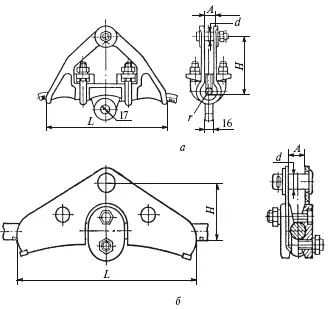

Рис. 1.24. Поддерживающие зажимы:

а – для подвески грозозащитных тросов на промежуточных опорах типа ПГ; б – глухие типа ПГН для проводов

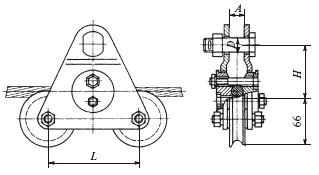

Рис. 1.25. Поддерживающий зажим типа ПГУ для промежуточно-угловых опор

Гнезда сферического шарнирного соединения зажимов типа ПГ и ПГН имеют условный размер 17 мм.

Если при подвеске грозозащитных тросов осуществляется заземление, то при этом используются зажимы марок ПГ-1-11, ПГ-3-10, ПГ-2-11Д с лапкой, к которой болтом крепится заземляющий зажим 3ПС.

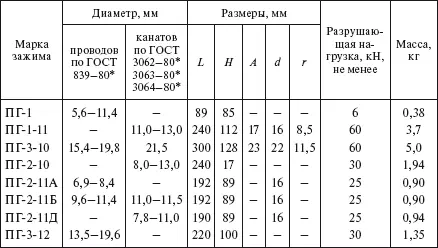

Таблица 1.102

Поддерживающие зажимы типа ПГ (см. рис. 1.24, а)

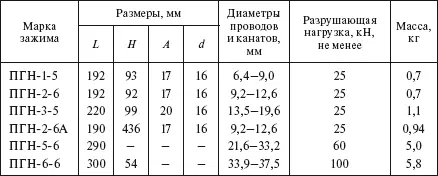

Таблица 1.103

Поддерживающие зажимы типа ПГН (см. рис. 1.24, б)

Таблица 1.104

Поддерживающие зажимы типа 2ПГН, 3ПГН и 4ПГН для алюминиевых и сталеалюминиевых проводов диаметром 21,6—33,2 мм

В районах с частым образованием гололеда и в районах с повышенными нагрузками, где при низких температурах требуется увеличенный запас прочности, применяются зажимы типа ПГН-5-4, а также зажимы для двух и более проводов, разработанные на базе этих зажимов.

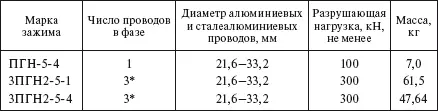

Таблица 1.105

Зажимы типа ПГН для районов с частыми гололедами и районов с повышенной нагрузкой

* С двумя точками крепления.

При монтаже проводов на промежуточно-угловых опорах для подвески проводов к гирляндам изоляторов применяются поддерживающие роликовые зажимы типа ПГУ, снабженные роликами, по которым производится раскатка и визирование проводов, что позволяет упростить монтаж алюминиевых и сталеалюминиевых проводов. Эти зажимы позволяют исключить из процесса сложную операцию по перекладке проводов из раскаточных роликов в зажимы с опусканием их на землю и подъемом на опоры.

В щеках зажима имеется одно или два окна, через которые на проводе, лежащем в роликах зажима, устанавливаются зажимные планки, стягиваемые двумя болтами и используемые при монтаже как раскаточные роликовые подвесы. Зажимы ПГУ применяются для монтажа проводов линий электропередачи всех классов напряжения.

В зависимости от диаметра монтируемого провода зажимы комплектуются соответствующими плашками.

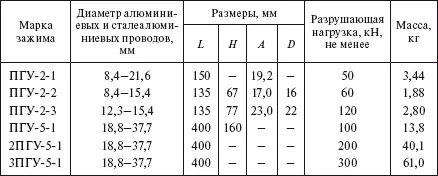

Таблица 1.106

Поддерживающие зажимы для промежуточно-угловых опор типа ПГУ (см. рис. 1.25)

Многороликовые поддерживающие подвесы применяются для подвески стальных канатов и сталеалюминиевых проводов на промежуточных опорах больших переходов. Конструкция подвеса обеспечивает самоустановку роликов по дуге. При подвешивании сталеалюминиевых проводов в роликовых подвесах на провода надевается защитная муфта-протектор, которая фиксируется опрессовыванием.
