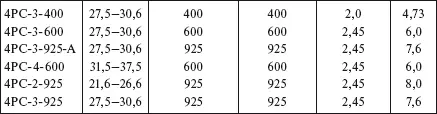

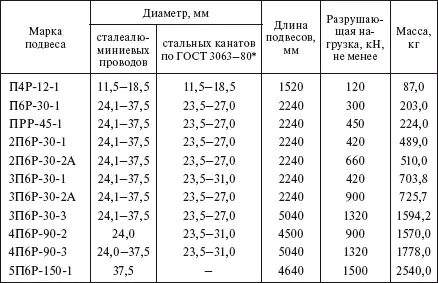

Характеристика многороликовых подвесов приведена в табл. 1.107.

Таблица 1.107

Многороликовые подвесы

Защитная арматура предназначена для защиты изолирующих подвесок, изоляторов, проводов, грозозащитных тросов от электрических и механических повреждений. К защитной арматуре относятся: кольца и экраны защитные; узлы крепления экранов; рога разрядные; гасители вибрации; балласты; муфты предохранительные и защитные; распорки.

Специальныераспорки предназначены для обводки шлейфа на анкерно-угловых опорах; для соединения трубы узла крепления экранов с проводами фазы; для обеспечения постоянства воздушных промежутков между проводами, между фазой и стойкой опоры и между проводами фазы.

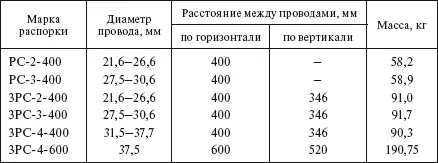

Плашки и захваты распорок изготавливаются из алюминиевого сплава, остальные детали – из стали. Марки распорок и их основные данные приведены в табл. 1.108 и 1.109.

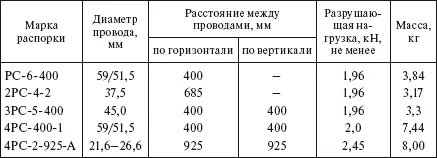

Таблица 1.108

Специальные распорки для обводки шлейфов

Таблица 1.109

Специальные распорки для комплектации натяжных изолирующих подвесок

Дистанционные распорки предназначены для удержания на заданном расстоянии проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки выпускаются типов РГ, ЗРГ, 4РГ, 5РГ.

Глухие распорки типа РГ выпускаются типоразмеров 1, 2, З, 4, 5, 6 и отличаются только диаметром губок, т. е. диапазоном диаметров проводов, монтируемых в распорке, и длинами распорок (З00, 400, 485, 500, 600).

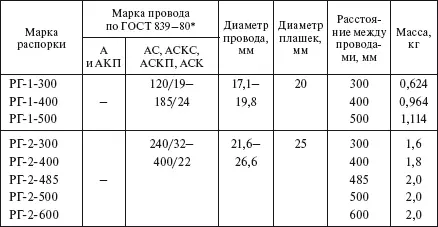

Для установки в шлейфах в целях уменьшения их раскачивания применяются дистанционные утяжеленные распорки типа РУ. Утяжеленные глухие распорки типа РУ выпускаются только с расстоянием 400 мм между проводами. Для утяжеления этих распорок на их тяги надеваются три литых груза. Технические данные распорок типа РГ приведены в табл. 1.110.

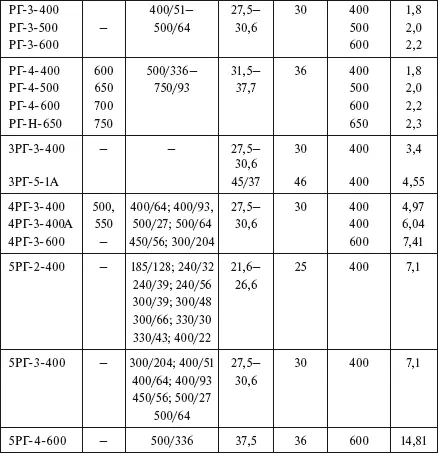

Таблица 1.110

Дистанционные распорки типа РГ

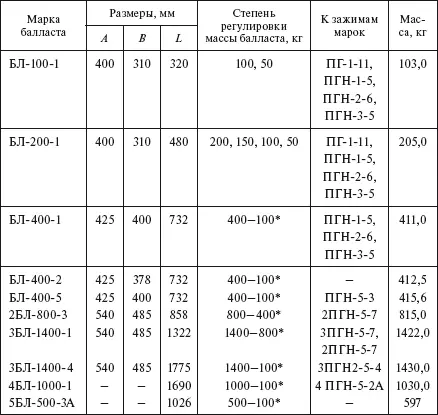

Балласты (рис. 1.26) применяются для предотвращения изменения весовых и ветровых нагрузок на подвеску промежуточных опор, расположенных во впадине, при прохождении ВЛ по пересеченной местности. Для предотвращения этого к поддерживающему зажиму подвешиваются компенсирующие грузы – балласты, масса которых определяется расчетом. Технические характеристики балластов приведены в табл. 1.111.

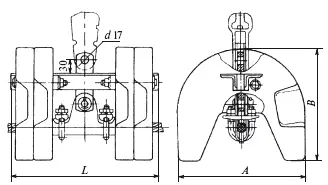

Рис. 1.26. Балласты к поддерживающим зажимам для одного провода

Таблица 1.111

Балласты

* Регулировка массы балласта через каждые 100 кг.

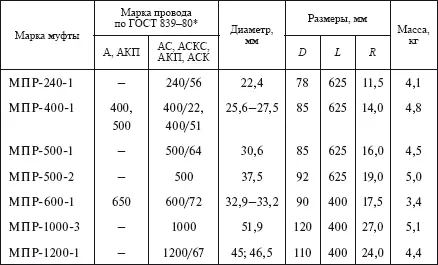

Предохранительные муфты типа МПР (рис. 1.27) предназначены для защиты провода от повреждения при соприкосновении с арматурой. Технические данные муфт МПР приведены в табл. 1.112.

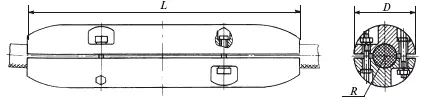

Рис. 1.27. Предохранительные муфты типа МПР

Таблица 1.112

Предохранительные муфты типа МПР

Защитные муфты типа МЗ (рис. 1.28) предназначены для защиты алюминиевых и ста леалюминиевы х проводов от повреждени я в многороликовых подвесах. Технические данные этих муфт приведены в табл. 1.11З.

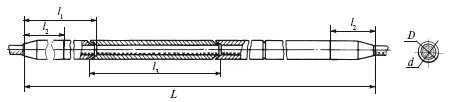

Рис. 1.28. Защитные муфты типа МЗ

Таблица 1.113
