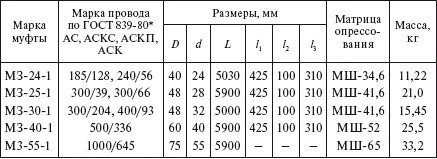

Защитные муфты типа МЗ

Примечание. При монтаже опрессовываются первое и последнее звенья муфты шестигранными матрицами на участке, равном 100 мм.

Гасители вибрации устанавливаются на проводах и тросах линий электропередачи для защиты проводов от вибрации и предупреждения их повреждения от усталости, вызываемой вибрацией. Для установки на проводах ВЛ применяются гасители типа ГВН, ГПГ и ГПС (рис. 1.29), в табл. 1.114—1.116 приведены их технические характеристики. Гасители вибрации всех типов снабжены плашками с пониженными магнитными потерями. Марка гасителя выбирается в зависимости от типа провода, длины пролета и тяжения. Для неметаллических оптических кабелей, встроенных в грозозащитный трос диаметром 24 мм, примен яются гасители вибрации типа ГВ 0,4/0,8/0,1-27.

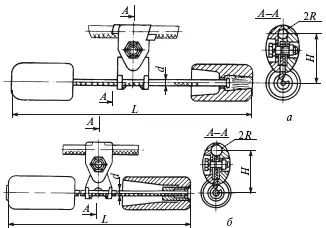

Рис. 1.29. Гасители вибрации:

а – типа ГВН и ГПГ с глухим креплением на проводе;

б – типа ГПС, сбрасывающийся для перехода

Таблица 1.114

Гасители вибрации типа ГВН с глухим креплением на проводе (см. рис. 1.29, а)

Таблица 1.115

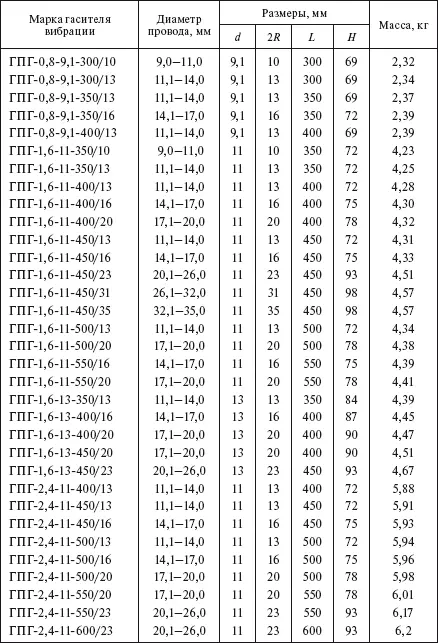

Гасители вибрации типа ГПГ с глухим креплением на проводе (см. рис. 1.29, а)

Таблица 1.116

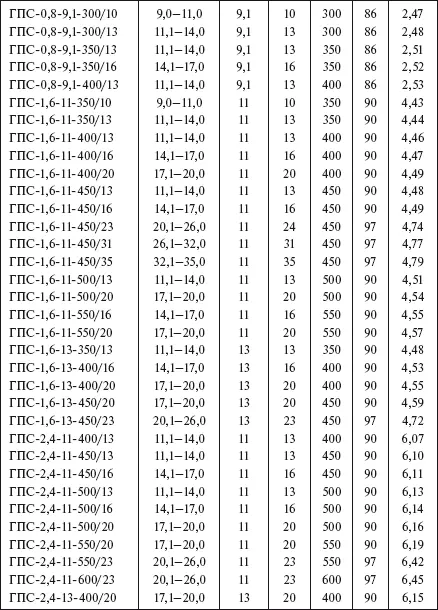

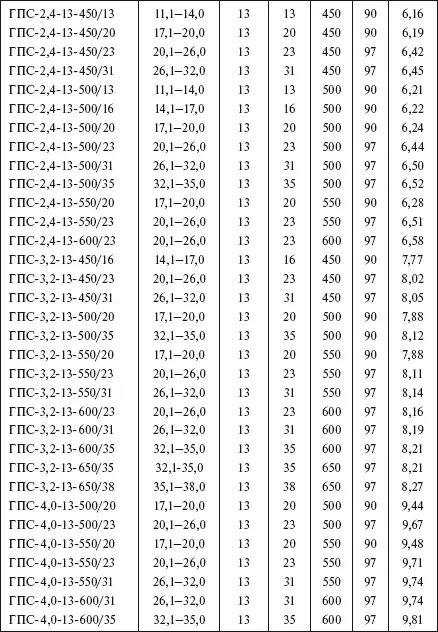

Сбрасывающиеся гасители вибрации типа ГПС (см. рис. 1.29,б)

Провода ВЛ напряжением 6—10 кВ, смонтированные на подвесных изоляторах, защищаются от вибрации путем установки гасителей вибрации петлевого типа (рис. 1.30 и табл. 1.117). Роль гасителя выполняет петля, выполненная из отрезка провода той же марки, что и основной провод, смонтированный на линии. Конструкция такого гасителя вибрации обеспечивает надежную работу проводов сечением от 25 до 95 мм 2.

Рис. 1.30. Гаситель вибрации петлевого типа:

1 – основной провод; 2 – петля из провода; 3 – проволочная вязка на концах петли; 4 – поддерживающий зажим

Таблица 1.117

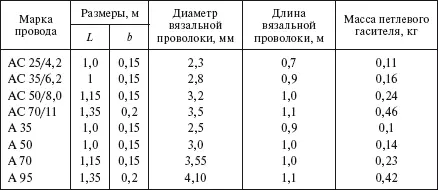

Петлевые гасители вибрации для проводов ВЛ 6—10 кВ (см. рис. 1.30)

Защитные спиральные протекторы предназначены для защиты проводов марки АС от вибрации и изготавливаются следующих модификаций:

ПЗС-Б пр-01 – для защиты проводов от вибрации в местах выхода провода из лодочки поддерживающего зажима;

ПЗС-Б пр-11 – для защиты провода от вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации;

ПЗС-Б пр-31 – для защиты проводов от вибрации в местах выхода провода из соединительного зажима типа САС, СОАС и т. п.

Маркировка зажима указывает: П – протектор; З – защитный; Э пр– диаметр провода; две последние цифры (01) – модификация зажима.

Протектор представляет собой комплект отдельных спиралей или склеенных прядей, навиваемых на поверхность провода в месте установки зажима, гасителя, ролика. Основные параметры защитных спиральных протекторов представлены в табл. 1.118.

Таблица 1.118

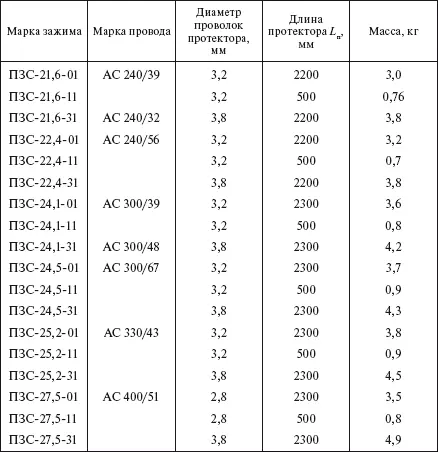

Защитные протекторы ПЗС

Натяжение проводов и крепление их к анкерно-угловым опорам осуществляется с помощью натяжных зажимов различной конструкции, размеры и механическая прочность которых должны соответствовать размерам и механической прочности натягиваемого провода или каната.

Зажимы воспринимают нагрузку от тяжения проводов (канатов) в нормальном режиме при воздействии на них ветра и гололеда. Зажимы должны обеспечивать прочность заделки проводов (канатов) не ниже 90 % расчетной прочности проводов (канатов) на разрыв, а также надежный электрический контакт.
