Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

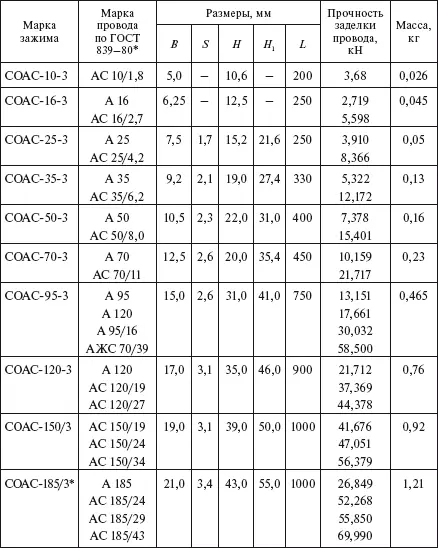

Таблица 1.126

Соединительные овальные зажимы типа СОАС (см. рис. 1.36)

* Комплектуется вкладышем.

Для соединения между собой сталеалюминиевых проводов применяются соединительные прессуемые зажимы типа САС (рис. 1.37 и табл. 1.127). Корпус зажима изготовляется из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль, аналогичный профилю корпуса.

Рис. 1.37. Соединительный прессуемый зажим типа САС для сталеалюминиевых проводов

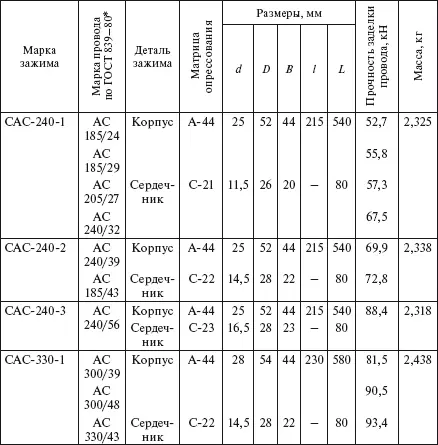

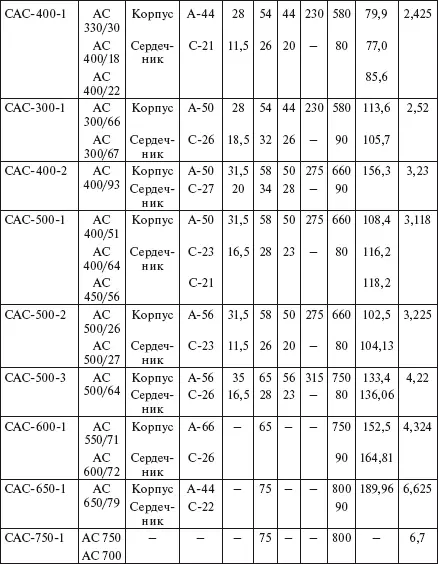

Таблица 1.127

Соединительные прессуемые зажимы типа САС для сталеалюминиевых проводов (см. рис. 1.37)

Для соединения сталеалюминиевых проводов особо усиленной конструкции применяются соединительные прессуемые зажимы типа САСУС (рис. 1.38 и табл. 1.128).

Соединение стальных частей проводов производится методом «врасплет». Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей, а опрессование корпуса зажима – круглой.

Для соединения стальных канатов в пролетах используются зажимы соединительные типа СВС, концы канатов в этих зажимах соединяются методом «врасплет», после чего производится опрессование шестигранными матрицами, а затем круглыми.

Зажимы типа СВС обеспечивают прочность заделки канатов не менее 90 % разрывного усилия канатов. Зажимы типа СВС представлены на рис. 1.39, основные данные приведены в табл. 1.129.

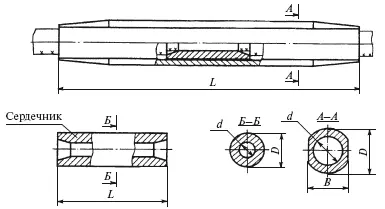

Рис. 1.38. Соединительные прессуемые зажимы типа САСУС для сталеалюминиевых проводов

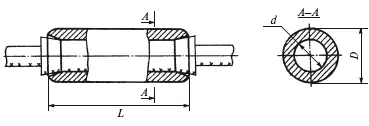

Рис. 1.39. Соединительные зажимы типа СВС для стальных канатов

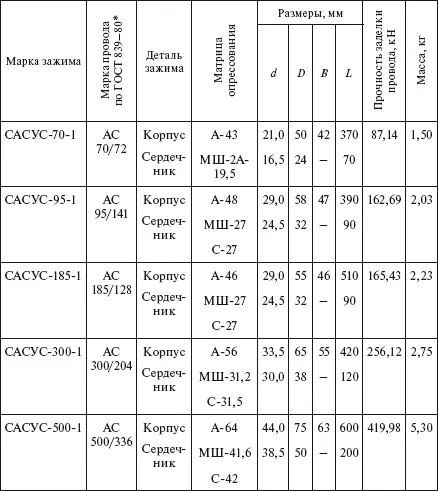

Таблица 1.128

Соединительные прессуемые зажимы типа САСУС (см. рис. 1.38)

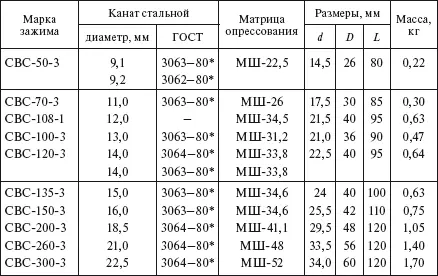

Таблица 1.129

Соединительные прессуемые зажимы типа СВС (см. рис. 1.39)

Выполнение разъемных соединений проводов в шлейфе анкерной опоры из алюминиевых и сталеалюминиевых проводов осуществляется петлевыми переходными зажимами типа ПАС (табл. 1.130). Зажимы (рис. 1.40) состоят из двух алюминиевых контактных лапок, плакированных медью. Лапки зажимов на концах проводов опрессовываются, а между собой соединяются болтами. При переходе с одной марки провода на другую в шлейфах анкерных опор устанавливаются петлевые переходные прессуемые зажимы типа ПП (табл. 1.131).

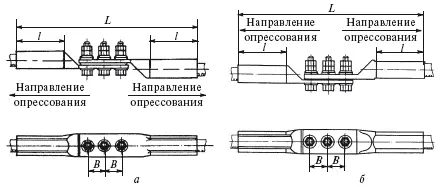

Рис. 1.40. Соединительные петлевые переходные зажимы типа ПАС (а) для соединения проводов в шлейфе анкерной опоры и типа ПП (б) для перехода с одной марки провода на другую в шлейфах анкерных опор

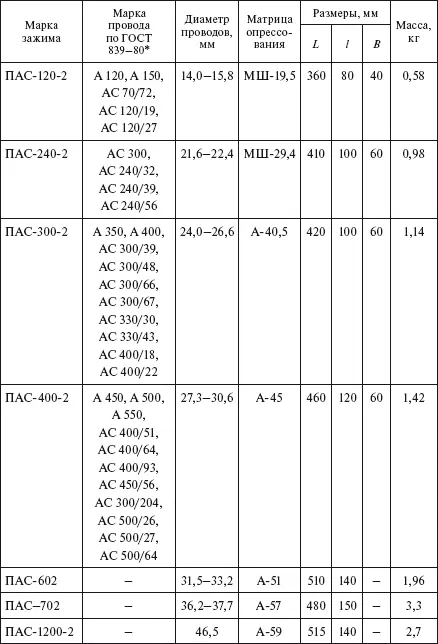

Таблица 1.130

Петлевые прессуемые зажимы типа ПАС (см. рис. 1.40, а)

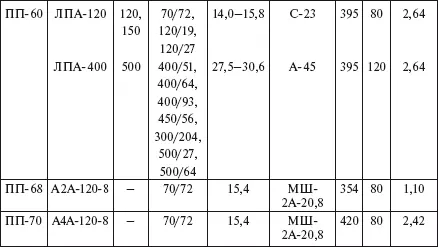

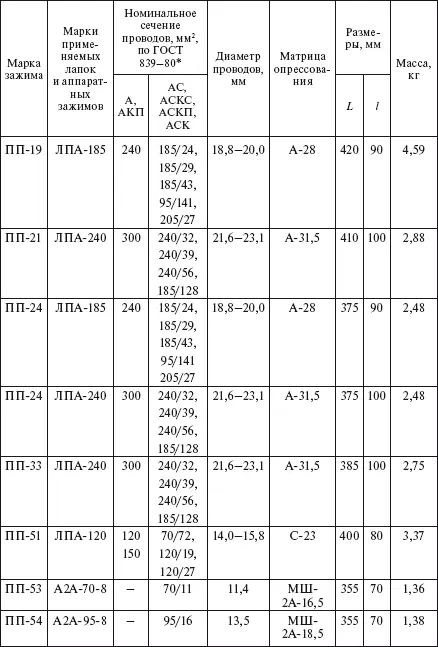

Таблица 1.131

Зажимы типа ПП для перехода с одной марки провода на другую (см. рис. 1.40, б)

Петлевые зажимы типа ППТ для перехода с одного на два провода и типа ППР для перехода с двух проводов на три провода приведены на рис. 1.41 и в табл. 1.132 и 1.133.
