Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

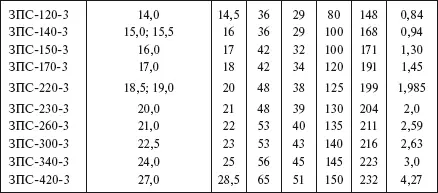

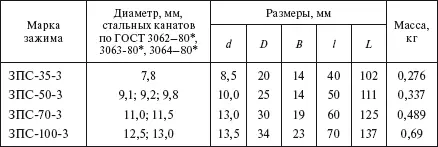

Заземляющие прессуемые зажимы типа ЗПС для стальных канатов (см. рис. 1.35)

Натяжные зажимы типа ТРАС используются при осуществлении транспозиции сталеалюминиевых проводов на опоре. По конструкции зажимы типа ТРАС аналогичны зажимам типа НАС и с теми же анкерами, но корпус зажима имеет расточку с другой стороны, так как вывод провода в шлейф осуществляется в сторону пролета.

Для монтажа сталеалюминиевых проводов повышенной прочности используются натяжные прессуемые зажимы типа НАСУС, по конструкции аналогичные зажимам типа НАС.

Натяжные прессуемые зажимы применяются при монтаже стальных канатов по ГОСТ 3062-80*, ГОСТ 3063-80*, ГОСТ 3064-80* сечением от 48 до 298 мм 2. Зажимы типа НС изготавливаются из стали и предназначены для крепления грозозащитных тросов, оттяжек опор, а также стальных проводов на специальных переходах. Конструкция этих зажимов проста в производстве, удобна при монтаже и надежна в эксплуатации.

Для анкерного крепления проводов марки АС сечением от 70 до 400 мм 2и тросов марки С к опорам воздушных линий электропередачи применяются натяжные спиральные зажимы типа НС-D пр р-01 (НС – натяжной спиральный зажим; D пр– номинальный диаметр провода, мм; две последние цифры (01) – модификация зажима).

В состав зажима входят коуш литой и силовая спираль из проволоки. Силовая спираль представляет собой U-образную прядь спиралей, проклеенную компаундом. Силовая спираль навивается на провод. Прочность заделки провода в натяжном спиральном зажиме составляет не менее 95 % прочности провода. На внутреннюю поверхность пряди наносится абразив.

Натяжные спиральные зажимы надежно сохраняют провода от повреждения за счет распределения сдавливающего усилия по всей длине зажима. Технические характеристики натяжных зажимов НС приведены в табл. 1.125.

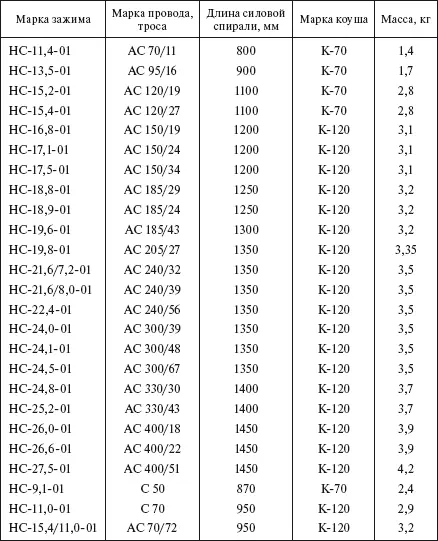

Таблица 1.125

Натяжные спиральные зажимы типа НС-D пр -01*

* Могут использоваться взамен натяжных зажимов типа НБ; НЗ; НС; НАС; НАСУС.

Соединительная арматура предназначена для соединения проводов и канатов воздушных линий электропередачи. К соединительной арматуре относятся: овальные, плашечные, прессуемые, клыковые, петлевые и заземляющие зажимы. По назначению соединительные зажимы подразделяются на две группы:

1) воспринимающие токовую нагрузку и механическое тяжение по проводам;

2) воспринимающие только токовую нагрузку (петлевые, заземляющие).

По способу монтажа зажимы делятся на прессуемые, овальные – монтируемые обжатием; овальные – монтируемые скручиванием; клыковые – используемые в качестве «сжимов», и плашечные – стягиваемые болтами.

Соединения алюминиевых и сталеалюминиевых проводов сечением от 10 до 185 мм 2в пролетах выполняются с помощью соединительных овальных зажимов типа СОАС, монтируемых скручиванием (рис. 1.36 и табл. 1.126). Зажимы изготавливаются из алюминиевых трубок заданной длины, концы которых разбортовываются для обеспечения удобства заведения в трубку концов соединяемых проводов врасплет. Соединительный зажим СОАС-185 для проводов сечением 185 мм 2комплектуется дополнительно вкладышем в виде полосы, имеющей двояковогнутое сечение.

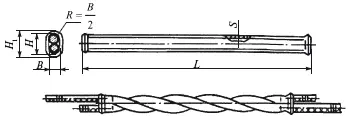

Рис. 1.36. Соединительный овальный зажим типа СОАС для алюминиевых и сталеалюминиевых проводов

Соединение стальных канатов в пролетах выполняется с помощью прессуемых зажимов типа СВС, представляющих собой короткую стальную трубку, внутренний диаметр которой обеспечивает возможность одновременного ввода в нее навстречу друг другу концов соединяемых проводов. При относительно тонкой стенке стальной трубки за счет одновременного опрессования концов соединяемых тросов с проволоками, наложенными врасплет, достигается высокая механическая прочность и надежность соединения.

Надежность соединения достигается за счет применения приспособления МИ-189А для проводов сечением до 35 мм 2, для проводов сечением от 50 до 185 мм 2применяется приспособление МИ-230А.
