Таблица 1.138

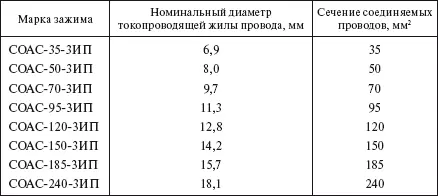

Соединительные зажимы типа СОАС-ИП для воздушных линий электропередачи 6—10 кВ с изолированными проводами

Зажимы типа СОАС-ИП предназначены для соединения методом скручивания как неизолированных проводов типа АС, так и защищенных проводов. В варианте с защищенными проводами в комплект поставки входит термоусадочная трубка. Термоусадка осуществляется с помощью газовой горелки или высокотемпературного фена. При прогреве до 120–140 °C трубка уменьшается в диаметре до контакта с изолируемой поверхностью. Скручивание зажимов осуществляется с помощью приспособлений МИ-189А и МИ-230А.

Таблица 1.139

Натяжные зажимы типа НК-ИП и НБ-ИП для концевого крепления защищенных проводов на опорах анкерного типа

Таблица 1.140

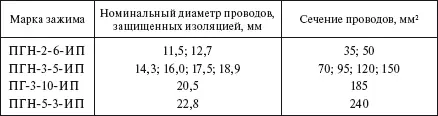

Поддерживающие зажимы для закрепления защищенных проводов на промежуточных и угловых опорах с углом поворота от 0 до 90°

Для выполнения ответвлений от проводов магистральной линии используется специальный ответвительный зажим типа З03-1. Обеспечение электрического контакта при использовании зажима З03-1 достигается прокалыванием изоляции проводов, при котором удаления изоляции для установки зажима не требуется. Для защиты от атмосферных осадков на зажим устанавливается предохранительный футляр, выполненный из морозостойкой пластмассы.

Зажим З03-1 имеет следующие характеристики:

Сечение провода, мм 2:

магистрали……………………………… 70—150

ответвления……………………………. 35—120

Масса, кг:

зажима……………………………………. 0,3

футляра…………………………………… 0,022

Для защиты от дуги при атмосферных перенапряжениях применяется устройство защиты типа ОФД-1 (табл. 1.141). Устройство состоит из зажима, рога и алюминиевой проволоки вяза. При установке устройства не требуется удаления изоляции.

Таблица 1.141

Устройство типа ОФД-1 для защиты ВЛ от дуги

При креплении защищенных проводов на штыревых изоляторах применяются спиральные вязки ВС (табл. 1.142).

Таблица 1.142

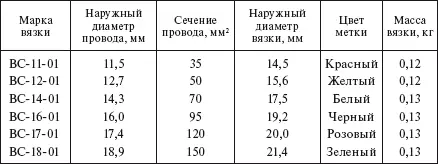

Спиральные вязки типа ВС длиной 600 мм

Ремонтные зажимы типа РАС (рис. 1.45, табл. 1.143 и 1.144) устанавливаются в местах повреждения сталеалюминиевых проводов. Эти повреждения проводов возможны в процессе их монтажа и возникают обычно от случайных ударов. Ремонтные зажимы типа РАС для сталеалюминиевых проводов сечением от 95 до 205 мм 2состоят из двух алюминиевых желобообразных профилей (корпуса и вкладыша). Корпус устанавливается на поврежденный участок провода, а вкладыш вдвигается в корпус. Монтаж зажимов на проводах осуществляется опрессованием шестигранными матрицами. При обрыве или повреждении алюминиевых проволок, составляющих менее 34 % сечения провода, устанавливаются ремонтные зажимы типа РАС. При этом расстояние между установленными на проводе зажимами должно быть не менее 15 м, в противном случае необходимо вырезать кусок провода и установить соединительный зажим типа САС или СОАС.

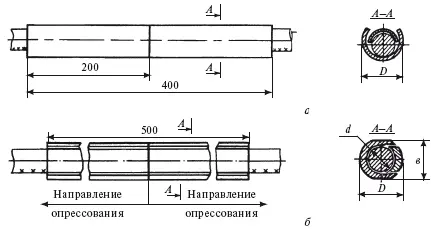

Рис. 1.45. Ремонтные зажимы: а – РАС-Х-4А; б – РАС-Х-5А

При повреждениях проволок, составляющих более 34 % сечения провода, ремонт провода осуществляется путем вырезания поврежденного участка и выполнения вставки из отрезка нового провода той же марки, что и поврежденный, и имеющего то же направление повивов. Вид ремонта сталеалюминиевых проводов сечением от 95 до 185 мм 2в зависимости от характера повреждений (числа оборванных алюминиевых проволок) приведен в табл. 1.145.

Таблица 1.143

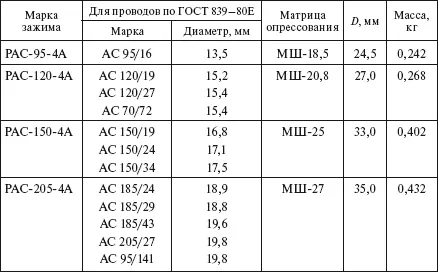

Ремонтные зажимы типа РАС для ремонта проводов сечением от 95 до 205 мм 2 (см. рис. 1.45, а)
