Трансформаторные подстанции КТПБ(М) исполнения У1 рассчитаны для работы при температуре от -45 до +40 °C, а КТПБ(М) исполнения ХЛ1 – для работы при температуре от -60 до +40 °C.
Конструкция подстанций соответствует I–IV районам по ветру и гололеду, высота установки над уровнем моря – не более 1000 м. КТПБМ поставляются с нормальной и усиленной изоляцией.
Буквы и цифры, применяемые в условном обозначении комплектных трансформаторных подстанций, имеют следующие значения:
А – категория внешней изоляции оборудования нормальная; Б – категория внешней изоляции оборудования усиленная;
1 – общеподстанционный пункт управления (ОПУ) заводской поставки;
2 – без ОПУ заводской поставки.
Пример условного обозначения: КТПБ(М)-220-5Н-Т/110-12-Т10-2х63 000-59-А-2-85-У1 ТУ34-13-10922-85, где:
КТПБ(М) – комплектная трансформаторная подстанция блочная модернизированная;
220 – номинальное напряжение на стороне высшего напряжения, кВ;
5Н – номер схемы;
Т – условное обозначение выключателя типа ВМТ-220; 110 – номинальное напряжение на стороне среднего напряжения, кВ;
12 – номер схемы;
Т – условное обозначение выключателя типа ВМТ-110 кВ;
10 – номинальное напряжение стороны низшего напряжения,
кВ;
2х 63 000 – количество и мощность силовых трансформаторов,
кВ-А;
59 – условное обозначение ячеек типа КРУ-К-59; А – категория внешней изоляции оборудования; 2 – без ОПУ заводской поставки; 85 – год разработки изделия;
У1 – климатическое исполнение и категория размещений; ТУ 34-13-10922-85 – номер заводских технических условий. Условные обозначения типов выключателей сторон среднего и высшего напряжений приняты следующие:
В – ВБН-35;
К – ВВС-35П;
Г – ВГТ-110П;
Б – ВГБ-110;
Д – ВТ-35; ВТД-35
З – ВБПЗ-35;
M – ВМУЭ-35;
С – С-35М;
Т – ВМТ-110Б; ВМТ-220Б
Э – ВГБЭ-35; ВГБЭП-35;
L – ЫВД1 72,5-170;
Н – HPL245;
P – 145PM40; 242PMR40;
Е – 38–72 PM;
П – ВБПС-35.
Технические параметры КТПБ(М) 35—220 кВ, КТПУ 35/0,4 кВ и КТП 10(6)/0,4 кВ представлены в табл. 2.1–2.3.

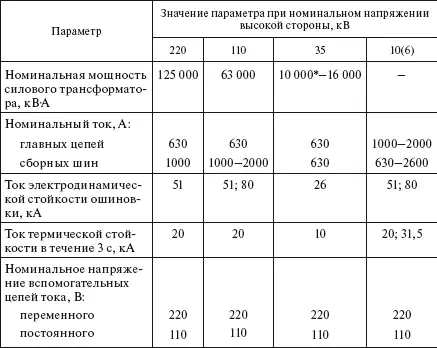

Таблица 2.1
КТПБ(М) 35-220 кВ
* Для передвижной КТПБ(М) 35 кВ.

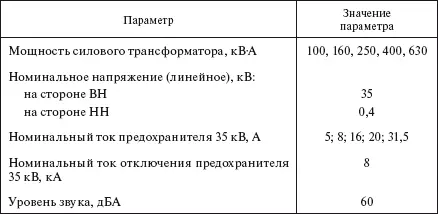

Таблица 2.2
КТПУ 35/0,4 кВ

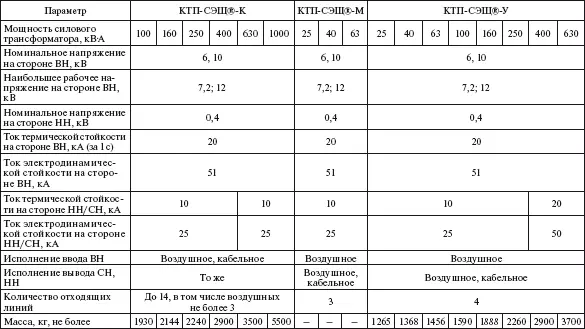

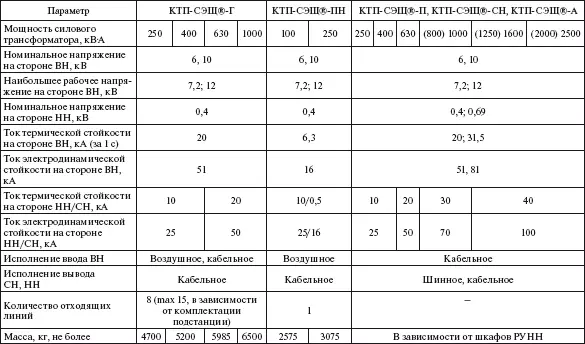

Таблица 2.3
Комплектные трансформаторные подстанции КТП 10(6)/0,4 кВ
Назначения приведенных в табл. 2.3 модификаций КТП 10(6)/0,4 кВ:
КТП-СЭЩ®-П – для промышленности – с глухим вводом, высоковольтный ввод с выключателем нагрузки или вакуумным выключателем, тупиковые, проходные, одно– и двухтрансформаторные, вводы и выводы кабельные;
КТП-СЭЩ®-СН – для тепловых электростанций, станций пожаротушения и других собственных нужд;
КТП-СЭЩ®-А – с аварийным вводом от дизель-генератора;
КТП-СЭЩ®-Г – для городских сетей – проходные, тупиковые, одно– и двухтрансформаторные; высоковольтные вводы воздушные или кабельные; низковольтные – кабельные;
КТП-СЭЩ®-К – типа «киоск», высоковольтные и низковольтные вводы как воздушные, так и кабельные;
КТП-СЭЩ®-У – универсальные;
КТП-СЭЩ®-Н – наружной установки с коридором обслуживания и конденсаторными батареями; высоковольтный ввод воздушный, низковольтный – кабельный (по назначению аналогичная КТП-СЭЩ®-К от 100 до 400 кВА);
КТП-СЭЩ®-М – мачтового типа;
КТП-СЭЩ®-ПН – для питания погружных насосов нефтескважин.
В состав КТПБ(М) 35—220 кВ входят: силовые трансформаторы (автотрансформаторы); линейные регулировочные трансформаторы; открытые распредустройства (ОРУ) 220, 110, 35 кВ; комплектные распределительные устройства (КРУ) 10(6) кВ наружной установки; фундаменты; молниезащита; заземление; ограда; туалет.
Конструкциями КТПБ(М) 35—220 кВ предусматривается установка на подстанции силовых трансформаторов (автотрансформаторов) с выводами и устройствами, расположенными на крышке в соответствии с требованиями ГОСТ 11677—85*, ГОСТ 11920—93, ГОСТ 12965—93, ГОСТ 17544—93. Для передвижных КТПБ(М) 35 кВ предусматривается установка силового трансформатора на металлоконструкциях с маслоприемником – маслосборником заводского изготовления.
Конструкция КТПБ(М) допускает замену силового трансформатора на следующую степень мощности и состоит из следующих модулей ОРУ-220, 110, 35 кВ, выключателей, трансформаторов КРУ 10 кВ.
