Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

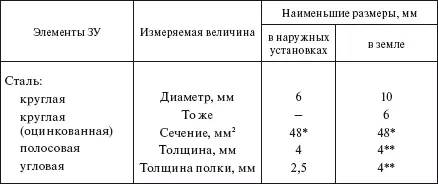

Таблица 1.146 Наименьшие значения стальных элементов ЗУ

* Для магистралей заземления – не менее 100 мм 2.

** Для заземлителей молниезащиты – угловая или полосовая сталь сечением не менее 160 мм 2.

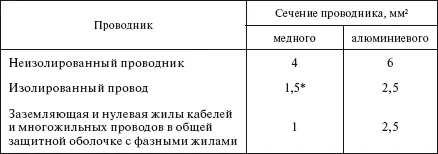

Таблица 1.147

Наименьшие размеры заземляющих и нулевых защитных проводников

* При прокладке проводов в трубах сечение нулевых защитных проводников допускается применять равным 1 мм 2, если фазные проводники имеют то же сечение.

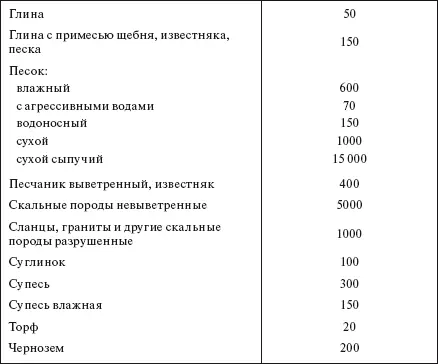

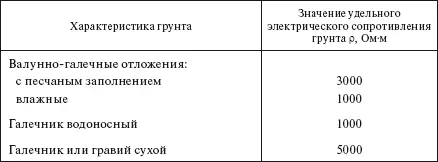

Таблица 1.148 Средние значения электрического сопротивления грунта

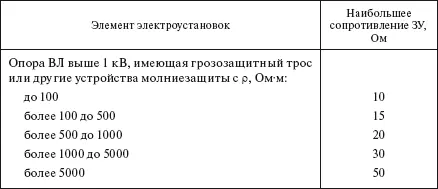

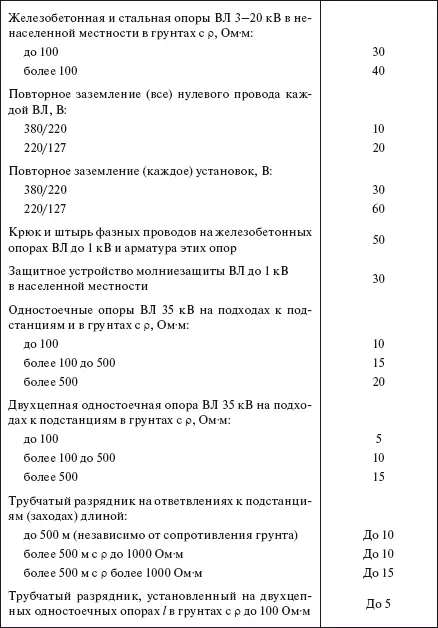

Таблица 1.149

Наибольшее сопротивление заземляющих устройств различных элементов электроустановок

Ориентировочно подсчитать сопротивление R, Ом, простого заземлителя или одиночного электрода, погруженного полностью в землю и целиком находящегося в однородном грунте, можно по следующим упрощенным формулам:

для вертикального электрода R = ρ/l,

для горизонтального электрода R = 2 ρ/l,

где ρ – удельное электрическое сопротивление грунта, Ом-м;

l – длина электрода заземления, м.

Проводимость сложного заземлителя, все элементы которого находятся в общей среде (земле), меньше суммы проводимости всех элементов, поэтому электроды следует располагать на достаточных расстояниях (например, 5 м) один от другого и в расчет вводить коэффициент, зависящий от конструкции и размеров заземлителей, их расположения, структуры грунта и удельного сопротивления его слоев.

Для ориентировочного расчета сложного заземлителя при однородном грунте можно принять следующие значения:

При проектировании заземляющих устройств учитываются конструкции электродов, неоднородность грунта, глубина промерзания грунта и другие факторы, влияющие на результат. Однако и тогда расчет не бывает вполне точным, поэтому после монтажа сопротивление заземлителя проверяют измерением. Наиболее экономичны глубинные вертикальные электроды из круглой стали, имеющие лучшую проводимость и достигающие хорошо проводящих слоев грунта. При одинаковой глубине коррозии потеря металла у элементов круглого сечения меньше, поскольку при одинаковой массе поверхность, по которой протекает процесс коррозии, у стержней меньше.

Комплектные трансформаторные подстанции блочные (КТПБ) (рис. 2.1) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц.

Модернизированные подстанции имеют в обозначении букву М – КТПБ(М).

По классу напряжения ОАО «Самарский завод «Электрощит»» выпускает КТПБ (М) 35, 110, 220 кВ; КТПУ 35/0,4 кВ и КТП 10/0,4 кВ.

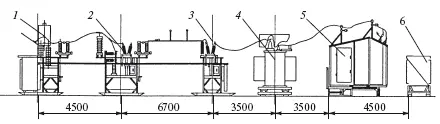

Рис. 2.1. Комплектные трансформаторные подстанции блочные (КТПБ): 1 – блок ввода ВЛ; 2 – блок выключателя линии; 3 – блок выключателя силового трансформатора; 4 – силовой трансформатор; 5 – КРУ 10(6) кВ; 6 – блок конденсаторов

Подстанции КТПБ(М) 35, 110, 220 кВ предназначаются для электроснабжения нефте– и газоместорождений, промышленных и коммунальных электропотребителей сельскохозяйственных районов и строительства крупных промышленных объектов.

Подстанции КТПУ 35/0,4 и КТП 10/0,4 кВ применяются для энергоснабжения небольших объектов.
