тип модуля;

количество ячеек;

номинальный ток ячейки, А;

ток термической стойкости, кА;

номинальный ток сборных шин, А;

количество трехфазных пролетов сборных шин;

ток катушки РТД привода короткозамыкателя (КЗ) 110, 220 кВ;

схема вспомогательных соединений блока КЗ 110 (220) кВ;

количество обрабатываемых фаз высокочастотной связи 35 кВ;

схема и количество щитков сигнализации на дому.

Устройство комплектное распределительное (КРУ), состоящее из камер сборных одностороннего обслуживания «СамараЭлектрон-Щит» серии КСО-СЕЩ (далее КСО), предназначено для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц и напряжением 6 – 10 кВ.

КСО может применяться в качестве устройства высшего напряжения (УВН) для модернизированной серии КТП 10/0,4 (КТПП, КТПА, КТПСН, КТПГ) мощностью от 100 до 2500 кВА.

КСО предназначено для работы внутри помещения (климатические исполнениия У3 и Т3 по ГОСТ 15150—69*), при следующих условиях:

высота над уровнем моря до 1000 м; допускается эксплуатация на высоте над уровнем моря более 1000 м, при этом следует руководствоваться указаниями ГОСТ 8024—90, ГОСТ 1516.1—96 и ГОСТ 17516.1—90*;

нижнее значение температуры окружающнго воздуха: для исполнения У3 – минус 25 °C; для исполнения Т3 – минус 10 °C; тип атмосферы по ГОСТ 15150—69*;

для исполнения У3 – II тип (примерно соответствует атмосфере промышленных районов); для исполнения Т3 – III тип. КСО не предназначено для эксплуатации в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, а также в среде, опасной в отношении взрыва и пожара. Конструкция КСО сейсмостойка во всем диапазоне сейсмических воздействий землетрясений до 9 баллов по шкале MSK 64 включительно на уровне 25 м по ГОСТ 17516.1—90*.

КСО соответствует требованиям ТУ 3414-056-00110473—2003 (табл. 2.4).

Таблица 2.4

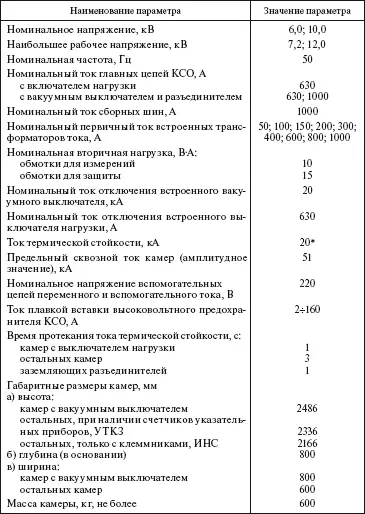

Технические характеристики КСО

* Стойкость камер определяется стойкостью встроенных трансформаторов тока

Комплектное распределительное устройство (рис. 2.2) напряжением 6-15 кВ на токи 630-3150 А СЭЩ-68 (далее КРУ СЭЩ-68) предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6; 10 и 15 кВ.

Рис. 2.2. Комплектное распределительное устройство КРУ: 1 – изолятор проходной; 2 – релейный шкаф; 3 – блок релейных шкафов; 4 – высоковольтный выключатель; 5 – отсек сборных шин; 6 – заземляющий разъединитель; 7 – трансформатор тока

КРУ СЭЩ-68 применяется в качестве распределительных устройств 6-15 кВ, в том числе распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6-10 кВ, 110/6-10 кВ, 110/35/6-10 кВ, для электрических сетей промышленности, сельского хозяйства, электрических станций и электрификации железнодорожного транспорта.

КРУ СЭЩ-68 напряжением 6-10 кВ применяются в системе собственных нужд тепловых и атомных станций и предназначены для эксплуатации в системе АЭС класса 20 (для систем аварийного электроснабжения) и ЗН (для систем нормальной эксплуатации) по классификации ОПБ-88/97 (ПНАЭГ-01-011—97).

Шкафы КРУ СЭЩ-68 предназначены для работы внутри помещения (климатическое исполнение У3 и Т3 по ГОСТ 15150—69*) при следующих условиях:

высота над уровнем моря до 1000 м;

верхнее рабочее (эффективное) значение температуры окружающего воздуха для исполнения У3 – не выше 40 °C, для исполнения Т3 – 45 °C;

нижнее значение температуры окружающего воздуха для исполнения У3 – минус 25 °C, для исполнения Т3 – минус 10 °C; атмосфера типа II по ГОСТ 15150—69* (примерно соответствует атмосфере промышленных районов) для исполнения У3, типа III по ГОСТ 15150—69* – для исполнения Т3. Конструкция КРУ СЭЩ-68 сейсмостойка во всем диапазоне сейсмических воздействий землетрясения до 9 баллов по шкале MSK 64 включительно на уровне 25 м по ГОСТ 17516.1—90*.

При необходимости применения КРУ СЭЩ-68 в помещениях с температурой окружающего воздуха ниже минус 25 °C в шкафах КРУ предусматривается установка нагревательных элементов, обеспечивающих нормальные температурные условия работы комплектующей аппаратуры, включающихся автоматически при понижении температуры ниже минус 25 °C.
