Check: ‘Состояние кнопок

Peek PortA, B0 ‘Загрузка состояния

if bit0 = 0 then loop1 ‘Если кнопка 1 нажата, увеличить ti

if bit1 = 0 then loop2 ‘Если кнопка 2 нажата, уменьшить ti

if bit2 = 0 then loop3 ‘Остановка ШД

if bit3 = 0 then start ‘Вращение вперед

goto start2 ‘Реверсивное вращение

loop1: ‘Увеличение времени задержки

poke portb,0 ‘Выключение транзисторов

ti = ti +5 ‘увеличение задержки на 5 мс

pause 50 ‘Пауза 50 мс

if ti > 250 then hold1 ‘Ограничение задержки 250 мс

peek porta,b0 ‘Проверка состояния кнопок

if bit0 = 0 then loop1 ‘Продолжать увеличивать задержку?

goto check ‘Если нет, переход на основную проверку состояния

loop2: ‘Уменьшить задержку

poke portb,0 ‘Выключение транзисторов

ti = ti – 5 ‘Уменьшение задержки на 5 мс

pause 50 ‘Пауза 50 мс

if ti < 20 then hold2 ‘Ограничение задержки 20 мс

peek porta,b0 ‘Проверка состояния кнопок

if bit1 = 0 then loop2 ‘Продолжать уменьшать задержку?

goto check ‘Если нет, переход на основную проверку состояния

hold1: ‘Верхний предел задержки

ti = 245 ‘Задержка до 250 мс

goto loop1 ‘Идти назад

hold2: ‘Нижний предел задержки

ti = 25 ‘Задержка 25 мс

goto loop2 ‘Идти назад

hold3: ‘Остановка ШД

poke portb,0 ‘Выключение транзисторов

peek porta,b0 ‘Проверка состояния кнопок

if bit2 = 0 then hold3 ‘Держать мотор выключенным?

goto check ‘Если нет, переход на основную проверку состояния

Схема устройства изображена на рис. 10.13. На фотографии (рис. 10.14) трудно различить конструкцию кнопок выключателей. Они представляют собой четыре оголенных проводящих полоски позади микроконтроллера.

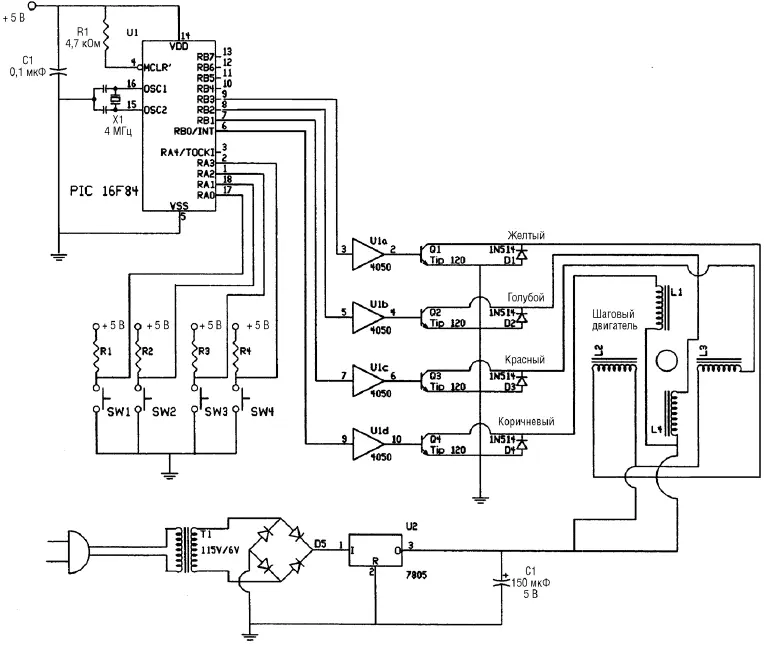

Рис. 10.13. Схема шагового микроконтроллера с дополнительными выключателями

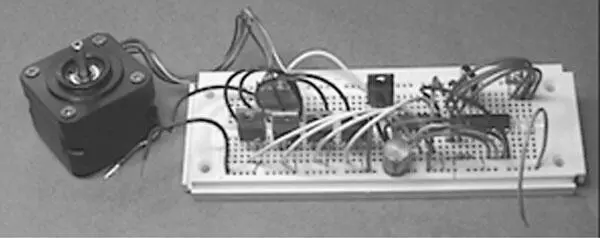

Рис. 10.14. Схема микроконтроллера шагового двигателя

Верхние половины оголенных полосок соединены с источником питания 5 В через резисторы сопротивлением 10 кОм. Проводник от каждой полоски соединен с соответствующим выводом порта А ИС. Второй контакт представляет собой оголенный одножильный проводник, соединенный с землей, на который замыкаются при нажатии на соответствующие полоски.

Использование режима половинного шага эффективно удваивает разрешение ШД. В этом случае для завершения полного оборота требуется 400 импульсов. Таблица 10.4 представляет логику переключений, необходимую для работы программы. Когда вы дойдете до конца таблицы, то вы циклически вернетесь к ее началу.

Переменная ti в каждой из программ на PICBASIC определяет время задержки, целью которой является снижение скорости следования выходных импульсов на шине В. Без этой задержки скорость следования выходных импульсов может оказаться слишком большой для обеспечения нормальной работы ШД, что приведет к сбоям в его функционировании.

Вы можете захотеть изменить значение переменной ti в зависимости от тактовой частоты работы микропроцессора, определяемой кварцевым резонатором. Проведя эксперименты, вы подберете наилучший диапазон изменения переменной ti для конкретного PIC.

Если двигатель не вращается, проверьте полярность диодов. Убедитесь, что вы подключили их правильно, соблюдая полярность, изображенную на схеме.

Если шаговый двигатель вращается медленно или совершает колебания туда и обратно, то это может быть вызвано рядом причин.

Если вы используете питание от батарей, то батареи могут оказаться слишком слабыми для питания двигателя. Примечание: батареи истощаются достаточно быстро, поскольку ШД потребляет относительно большой ток.

В случае замены транзисторов TIP 120 NPN на транзисторы другого типа переключающий ток может оказаться слишком большим для их нормальной работы. Решение: используйте транзисторы TIP 120.

Перепутаны концы обмоток ШД, включенные в схему. Проверьте обмотки с помощью омметра и при необходимости переключите их.

Частота импульсов слишком велика. Если частота импульсов превышает время реакции двигателя, то это приведет к нарушению его правильной работы. Частота импульсов управляется переменной ti в программе. При увеличении значения этой переменой частота следования импульсов, управляющих ШД, уменьшится. Решением будет являться уменьшение частоты импульсации.
