Теперь неплохо провести статическое испытание работы пальца. Соедините подачу воздуха с воздушной мышцей, чтобы убедиться в работоспособности устройства. В начальном варианте устройства для полного сгибания указательного пальца требовалось давление порядка 3 кгс.

Когда вы убедитесь, что палец работает правильно, присоедините воздушные мышцы к остальным пальцам таким же образом. На рис. 16.26 показан детальный вид воздушных мышц, соединенных с тягами соответствующих пальцев.

Рис. 16.26. Детальный вид воздушных мышц, резиновых лент и пальцевых тяг в сборе

Большой палец является самым важным при работе кисти. С его помощью сильно облегчается захват, удерживание и использование различных предметов. Вы так не думаете? Попробуйте тогда поднять с пола или со стола монету без помощи большого пальца. А теперь попробуйте поработать с плоскогубцами, кусачками, молотком или дрелью.

Для изготовления большого пальца воспользуйтесь мизинцем из набора второй купленной игрушки. Закрепите этот палец ниже под углом 45° по отношению к другим пальцам (см. рис. 16.27).

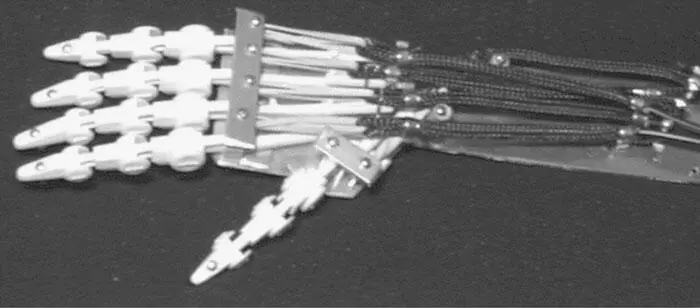

Рис. 16.27. Вид кисти-робота в сборе

В первоначальной конструкции большой палец сгибается в сочленениях (двигается), но не может совершать движений навстречу другим пальцам. Конструкцию можно улучшить, обеспечив встречное движение большого пальца, что увеличит эффективность работы руки. Чтобы обеспечить встречное движение пальца, необходимо отрезать «место» большого пальца на плате и заменить его шарнирным соединением на пружине (см. рис. 16.28). Подпружиненный шарнир может быть расположен на прямоугольной коробочке, показанной на рис. 16.28. Воздушная мышца присоединяется к этой секции: когда мышца активируется, то она тянет большой палец в сторону ладонной части кисти. Таким образом, обеспечивается как сгибательное, так и встречное движение большого пальца.

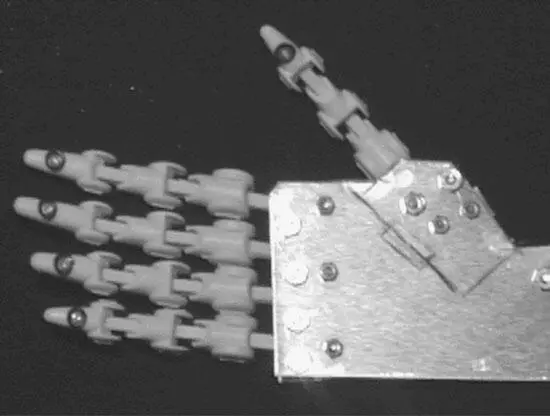

Рис. 16.28. Вариант крепления большого пальца для обеспечения сгибательного и встречного движения

Возможно создание устройства интерфейса между кистью руки робота и IBM-совместимым компьютером, в котором используются пять электрических воздушных клапанов, аналогичное устройству с одним клапаном, описанному выше. Чтобы превратить кисть робота в кисть – андроида, можно надеть на кисть сверху соответствующий чехол (см. рис. 16.29).

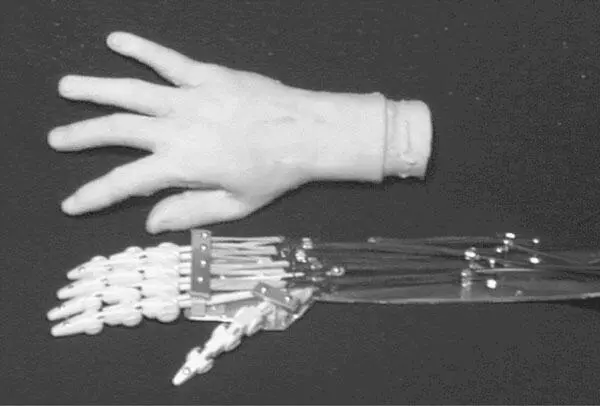

Рис. 16.29. Резиновая перчатка подходящей формы и размера для превращения руки-робота в «андроидную» руку

Отметим еще несколько интересных применений воздушной мышцы:

• Шестиногий робот-ходок

• Зажим для быстрого открывания банок (для людей, страдающих артритом)

• Кисть-робот

• Рука-робот

• (1) Воздушная мышца, длина 150 мм с подводящей трубкой 4 мм

• (1) Крышка полиэтиленовой бутылки с предохранительным клапаном

• (1) Трехпозиционный воздушный клапан

• (1) Переходник для воздушного насоса

• (1) Ножной воздушный насос с максимальным давлением до 7 кгс

• (1) воздушная трубка диаметром 4 мм

• (1) медицинская прозрачная трубка (для быстрой разборки)

• (1) Трехпозиционный электрический воздушный клапан, управляемый соленоидом постоянного тока 5 В, максимальное давление 6,3 кгс

• (1) разъем DB 25

• (1) ИС логический буферный элемент 4050HCT

• (1) Транзистор TIP 120 NPN Darlington

Детали можно заказать в:

Images Company

39 Seneca Loop

Staten Island, NY 10314

(718) 698-8305

http://www.imagesco.com

Jameco Electronics

1355 Shoreway Road

Belmont, CA 94002

(650) 592-8097

JDR Electronics

1850 South 10 Street

San Jose, CA 95112

(800) 538 – 5000

Images SI, Inc.

39 Seneca Loop

Staten Island, NY 10314

(718) 698-8305

Магазины Radio Shack

Смотрите адреса ближайших магазинов в местных телефонных справочниках.
