Перед установкой головку верхнего винта необходимо продеть в отверстие верхней петли воздушной мышцы. В отверстие нижней петли воздушной мышцы продевается отрезок резиновой ленты, который затем закрепляется на нижнем винте. В свободном состоянии мышцы резиновая лента должна ее растягивать.

Произведите необходимые соединения деталей, как это показано на рис. 16.4. В некоторых случаях у меня возникали трудности при надевании трубки диаметром 4 мм на патрубки. Здесь существует несколько хитростей. Во-первых, если трубка не хочет надеваться на переходник, то можно поместить ее под струю горячей воды из водопроводного крана. Это размягчит пластик и позволит выполнить операцию. Можно также воспользоваться отрезком прозрачной пластиковой медицинской трубки. Пластиковая трубка достаточно плотно надевается на патрубки переходников (см. рис. 16.11). С другой стороны, она является достаточно растяжимой, чтобы в нее можно было вставить трубку диаметром 4 мм (см. рис. 16.12). Отрезок мягкой трубки выполняет роль переходника и легко может быть расцеплен при смене устройств, использующих воздушные мышцы.

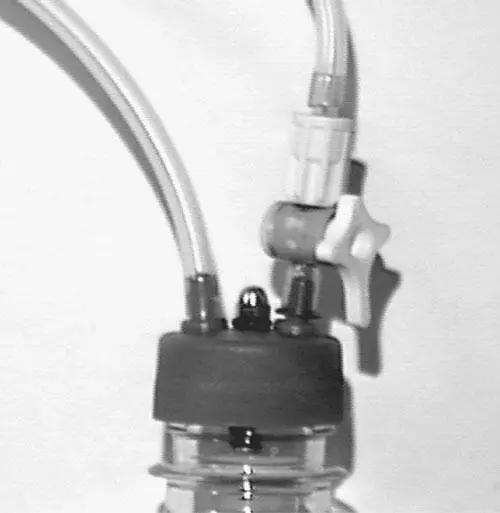

Рис. 16.11. Использование прозрачной медицинской трубки со стандартными переходниками

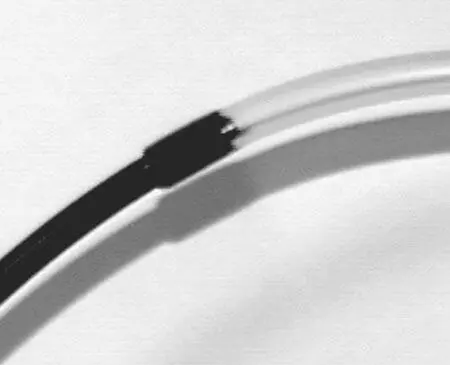

Рис. 16.12. Соединение прозрачной трубки и трубки 4 мм

Чтобы устройство заработало, сперва создайте избыточное давление с помощью ножного насоса. Чтобы поднять давление до 3,5 кгс, достаточно четырех нажатий. Время работы с насосом зависит от емкости используемой полиэтиленовой бутылки.

Откройте трехпозиционный клапан для заполнения мышцы воздухом. Мышца немедленно сократится. Вы можете определить отношение сокращения мышцы в зависимости от величины подаваемого избыточного давления. Вы сможете совершить четыре или пять полных циклов сокращения – расслабления мышцы, прежде чем вам снова потребуется наполнить бутылку воздухом. Действительно, мышца при работе потребляет очень небольшое количество воздуха.

Обратите внимание, что воздушная мышца остается в сокращенном состоянии до тех пор, пока кран воздушного клапана не повернут для выпуска воздуха. Для поддержания мышцы в сокращенном состоянии не требуется энергия. В противоположность этому для обеспечения втягивания или вытягивания соленоида и позиционирования сервомотора они должны постоянно снабжаться электрической энергией.

Если мышца не сокращается, то она, возможно, не была достаточно растянута в исходном состоянии. Помните, что нормальная работа воздушной мышцы обеспечивается только при ее предварительном растяжении.

Вторая модель представляет собой рычаг (см. рис. 16.13 и 16.14). Я изготовил модель рычага из дерева и пластика. Воздушная мышца и резиновая лента прикреплены к рычагу с помощью винтов. В точке опоры рычаг закреплен на деревянном штифте. На втором деревянном штифте крепятся воздушная мышца и резиновая лента. Устройство работает при помощи трехпозиционного клапана, о чем я уже рассказывал выше. При подаче воздуха рычаг поднимается вверх.

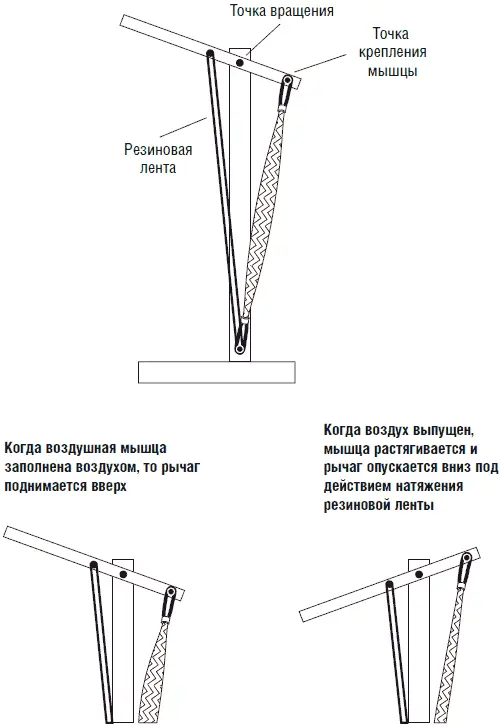

Рис. 16.13. Вторая демонстрационная модель «рычаг»

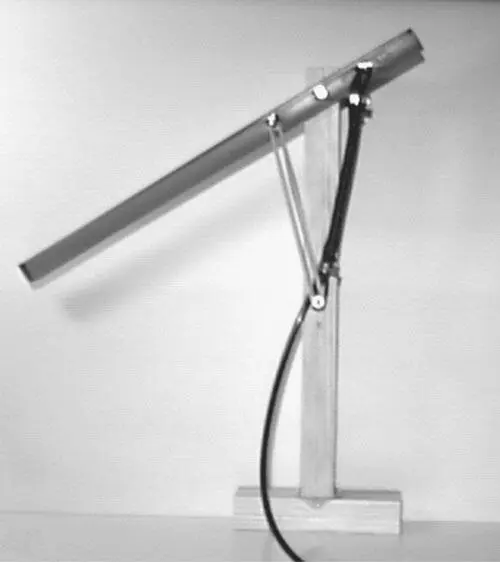

Рис. 16.14. Вторая демонстрационная модель «рычаг»

Управление с помощью компьютера очень просто. Компьютер управляет электрическим трехпозиционным клапаном. Недорогие трехпозиционные, управляемые с помощью электрического соленоида воздушные клапаны имеются в продаже (см. рис. 16.15). Воздушный клапан управляется постоянным напряжением 5 В и рассчитан на давление до 6,3 кгс. Воздушный клапан имеет легко присоединяемые и разъединяемые воздушные «разъемы». Трубка диаметром 4 мм легко входит в отверстие клапана и там надежно фиксируется. Для отсоединения трубки необходимо нажать пальцами на кольцо вокруг отверстия клапана, а затем вынуть трубку диаметром 4 мм.

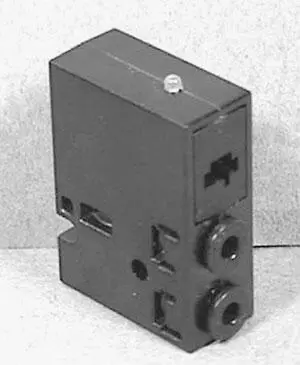

Рис. 16.15. Электрический трехпозиционный воздушный клапан
