На рис. 16.4 показан общий вид всей системы в сборе. В некоторых случаях вам придется воспользоваться эпоксидным клеем для склейки некоторых деталей для предотвращения их «выскакивания» под давлением. Например, если вы собираетесь использовать трехпозиционный воздушный клапан для экспериментов с воздушной мышцей исключительно совместно с переходником крышки бутылки, то можете постоянно вклеить клапан в переходник.

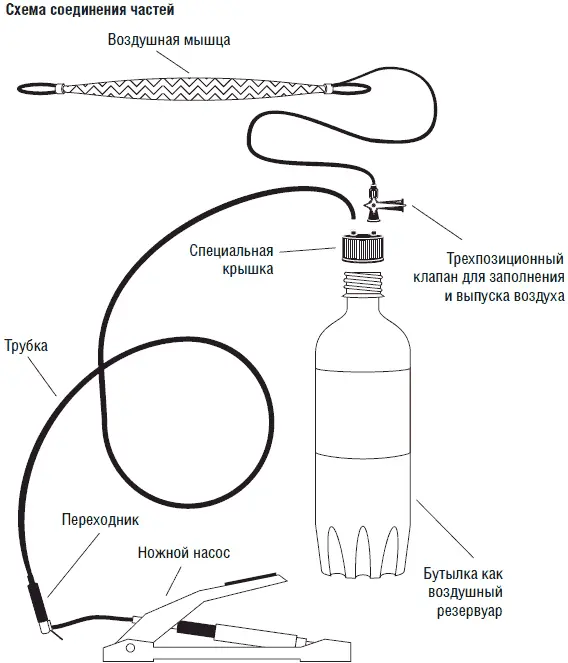

Рис. 16.4. Общая схема соединения частей установки

Воздушная мышца изготовлена из мягкой внутренней трубки, заключенной в прочный пластиковый рукав. Конструкция скреплена металлическими зажимами с каждой стороны. Концы пластикового рукава согнуты в петлю, имеющую отверстие. Петля с отверстием обладает большой механической прочностью и может быть использована для соединения воздушной мышцы с другими механизмами. На рис. 16.5 изображен винт, вставленный в отверстие петли.

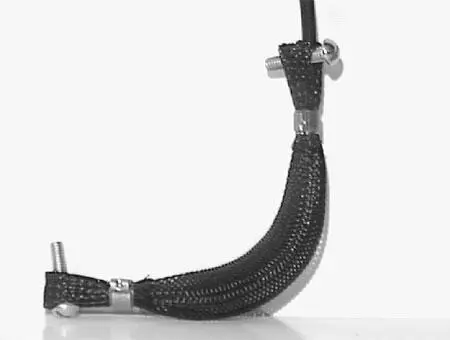

Рис. 16.5. Винт проходит через одну из петель воздушной мышцы

Приобретенный вами воздушный насос имеет стандартный носик (сопло), как показано на рис. 16.6. Нам будет необходимо заменить стандартный носик специальным переходником. Поднимите запирающий рычажок, как показано на рис. 16.7. Удалите стандартный носик (см. рис. 16.8) и вставьте воздушный переходник (см. рис. 16.9). Закройте запирающий рычажок, нажав на него вниз.

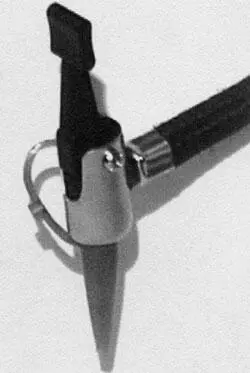

Рис. 16.6. Сопло ножного насоса

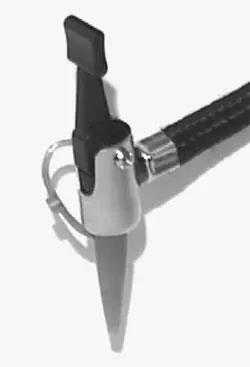

Рис. 16.7. Поднимите запирающий рычажок (над соплом ножного насоса)

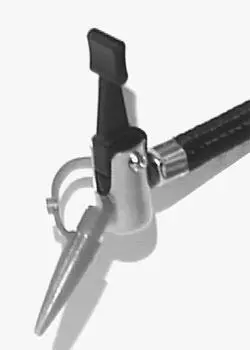

Рис. 16.8. Удалите стандартное сопло-переходник

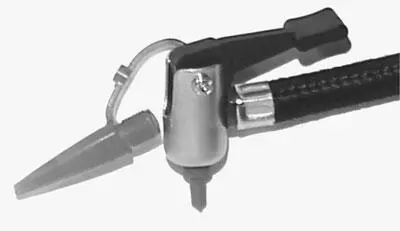

Рис. 16.9. Вставьте переходник в ножной насос

Вам нужно будет достать пластиковую полиэтиленовую бутылку. Простейший способ – купить бутылку газированной воды. Убедитесь, что бутылка сделана именно из пластика. Не покупайте бутылку объемом более 1 литра. Идеальной является бутылка 0,5 литра. Я пробовал навинчивать переходник на бутылки разных емкостей вплоть до 2 литров, и он подошел ко всем.

Используйте содержимое бутылки, а затем вымойте бутылку теплой водой. Перед использованием бутылка должна быть совершенно сухой. Интересен тот факт, что если случайно уронить полную бутылку с газированной водой, то результирующее давление углекислого газа, высвобожденного из карбоната натрия, значительно превысит 3,5 кгс – предел, установленный нами для подобных бутылок. Компании по производству газированных напитков изготовляют полиэтиленовые бутылки с таким расчетом, чтобы они выдерживали быстрое повышение давления газа, возникающее при случайном падении бутылки. Я не осознавал этого факта до того, как начал работать с воздушными мышцами, и думаю, что так бы и не узнал. Помните, что в конструкции воздушных мышц нельзя использовать стеклянные бутылки.

Первое демонстрационное устройство, которое мы собираемся сделать, очень просто по конструкции и может быть использовано для измерения степени сокращения воздушной мышцы (см. рис. 16.10). Основание представляет собой дощечку толщиной 25х 50х 275 мм. Я использовал подобный материал, поскольку его можно найти повсюду. С тем же успехом вы можете использовать металл или пластик. На каждом из концов я просверлил отверстие под винты 3 миллиметров длиной 45 мм. Винты вставлены в отверстие и закреплены с помощью двух 3 мм гаек, по одной с каждой стороны дощечки. Головка винта и часть резьбы выступают над дощечкой примерно на 20 мм.

Рис. 16.10. Первая демонстрационная модель
