В некоторых последовательностях знание только исходного положения оказывается недостаточным, например при поднятии яйца без риска раздавить его скорлупу. В подобных случаях необходима более сложная и точная система позиционной обратной связи. Сигналы с датчиков могут быть обработаны с помощью АЦП. Полученные сигналы могут быть использованы для определения значений таких параметров, как положение, давление, скорость и вращающий момент. В качестве иллюстрации можно привести следующий простой пример. Представьте, что вы прикрепили небольшой линейный переменный резистор к узлу захвата. Переменный резистор установлен таким образом, что перемещение его движка вперед и назад связано с открытием и закрытием захвата. Таким образом, в зависимости от степени открывания захвата меняется сопротивление переменного резистора. После проведения калибровки, с помощью измерения текущего сопротивления переменного резистора можно точно установить угол раскрытия зажимов захвата.

Создание подобной системы обратной связи вводит еще один уровень сложности в устройство и, соответственно, приводит к его удорожанию. Поэтому более простым вариантом является введение системы ручного управления для корректировки положения и движений руки-манипулятора в процессе выполнения script-программы.

После того как вы убедитесь, что интерфейс работает правильным образом, вы можете с помощью 8-контактного плоского разъема подключить к нему блок ручного управления. Проверьте положение подключения 8-контактного разъема Molex к головке разъема на плате интерфейса, как показано на рис. 15.10. Аккуратно вставьте разъем до его надежного соединения. После этого рукой-манипулятором можно управлять с ручного пульта в любой момент времени. Не имеет значения, соединен ли интерфейс с компьютером или нет.

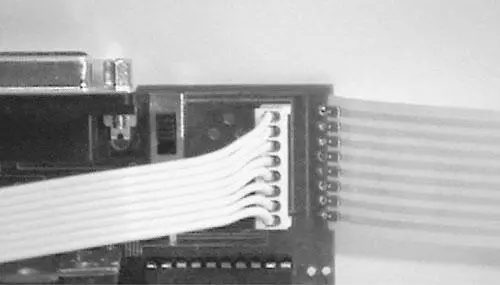

Рис. 15.10. Подключение ручного управления

Имеется DOS программа, позволяющая управлять работой руки-манипулятора с клавиатуры компьютера в интерактивном режиме. Список клавиш, соответствующих выполнению той или иной функции, приведен в таблице.

B голосовом управлении рукой-манипулятором используется набор распознавания речи (УРР), который был описан в гл. 7. В этой главе мы изготовим интерфейс, связывающий УРР с рукой-манипулятором. Этот интерфейс также предлагается в виде набора компанией Images SI, Inc.

Схема интерфейса для УРР показана на рис. 15.11. В интерфейсе использован микроконтроллер 16F84. Программа для микроконтроллера выглядит следующим образом:

‘Программа интерфейса УРР

Symbol PortA = 5

Symbol TRISA = 133

Symbol PortB = 6

Symbol TRISB = 134

Poke TRISA, 255

Poke TRISB, 240

Start:

Peek PortB, B0

If bit4 = 0 then trigger ‘Если запись в триггер разрешена, читать схе

му УРР

Goto start ‘Повторение

trigger:

pause 500 ‘Ожидание 0,5 с

Peek PortB, B0 ‘Чтение кода BCD

If bit5 = 1 then send ‘Выходной код

goto start ‘Повторение

send:

peek PortA, b0 ‘Чтение порта А

if bit4 = 1 then eleven ‘Число есть 11?

poke PortB, b0 ‘Выходной код

goto start ‘Повторение

eleven:

if bit0 = 0 then ten

poke portb, 11

goto start ‘Повторение

ten:

poke portb,10

goto start ‘Повторение

end

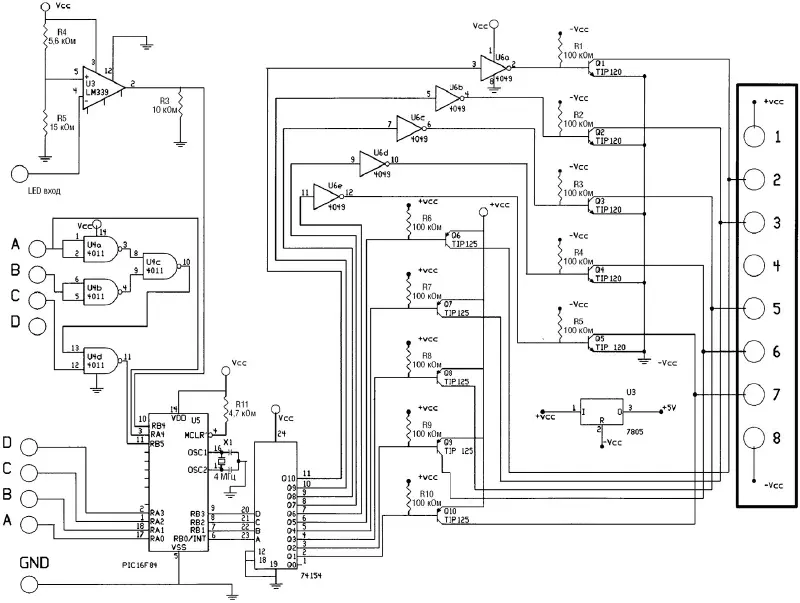

Рис. 15.11. Схема контроллера УРР для руки-робота

Обновление программы под 16F84 можно бесплатно загрузить из http://www.imagesco.com

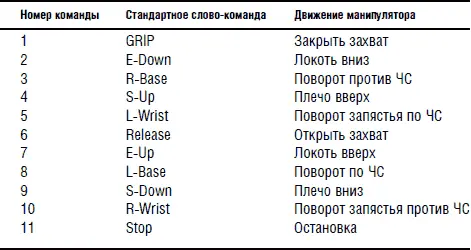

Программирование интерфейса УРР аналогично процедуре программирования УРР из набора, описанного в гл. 7. Для правильной работы руки-манипулятора вы должны запрограммировать командные слова соответственно номерам, соответствующим определенному движению манипулятора. В табл. 15.1 приведены примеры командных слов, управляющих работой руки-манипулятора. Вы можете выбрать командные слова по вашему вкусу.

• (5) Транзистор NPN TIP120

• (5) Транзистор PNP TIP 125

• (1) ИС 74164 преобразователь кода
