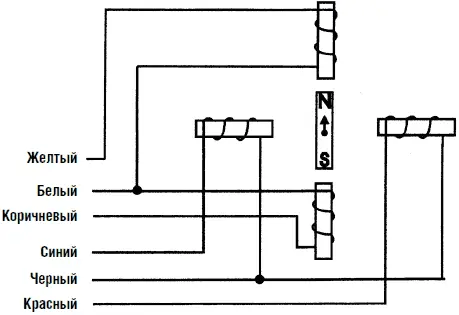

На рис 10.11. изображена эквивалентная электрическая схема используемого нами двигателя. Двигатель имеет шесть проводников, выходящих из его корпуса.

Рис. 10.11. Схема выводов однополярного шагового двигателя

Предположим, что мы только что взяли двигатель в руки и ничего не знаем о его внутреннем строении. Как я уже говорил ранее, наиболее простым путем выяснить внутреннюю распайку обмоток является измерение электрического сопротивления между выводами. Составив таблицу сопротивлений, измеренных между выводами, вы легко определите, какой вывод присоединен к какой из обмоток.

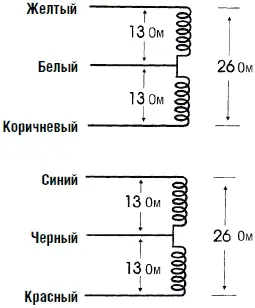

На рис. 10.12 изображено, какие сопротивления имеет используемый нами двигатель. Между центральным выводом и концами обмоток сопротивление составляет 13 Ом, соответственно между концами обмоток сопротивление имеет значение 26 Ом. Сопротивление между парами соединенных обмоток равно, соответственно, бесконечности (отсутствие соединения). Например, если мы измерим сопротивление между коричневым и голубым проводником, то прибор покажет бесконечность. Вооружившись этими данными, мы сможем правильно включить обмотки ШД в схему.

Рис. 10.12. Сопротивление между выводами однополярного шагового двигателя

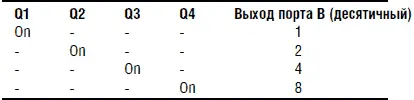

После того как тестовая схема управления изготовлена, необходимо запрограммировать PIC-микроконтроллер с помощью следующей программы на языке BASIC. Программа является очень простой и короткой, чтобы показать, насколько просто обеспечить вращение ШД. В таблице 10.3 показано, как на каждом шаге включается соответствующий транзистор. Используйте таблицу 10.3 для слежения за логикой BASIC программы. Когда вы достигаете до конца таблицы, то последовательность повторяется, начиная с начала.

‘Контроллер шагового двигателя

Symbol TRISB = 134 ‘Инициализировать TRISB как 134

Symbol PortB = 6 ‘Инициализировать PortB как 6

Symbol ti = b6 ‘Инициализировать ti как задержку

ti = 25 ‘Задержка 25 мс

poke TRISB,0 ‘Установить шины PORTB на выход

start: ‘Последовательность движения вперед

poke portb,1 ‘Шаг 1

pause ti ‘Задержка

poke portb,2 ‘Шаг 2

pause ti ‘Задержка

poke portb,4 ‘Шаг 3

pause ti ‘Задержка

poke portb,8 ‘Шаг 4

pause ti ‘Задержка

goto start ‘Повторение

При полном шаге для завершения полного оборота ШД требуется 200 импульсов (360° /1,8° на шаг). Подсчет количества импульсов позволяет PIC-микроконтроллеру управлять и позиционировать ротор ШД.

Вторая программа на PICBASIC является гораздо более гибкой. Пользователь может изменять параметры программы (время задержки) во время ее работы с помощью одного из четырех выключателей, соединенных с портом А. При нажатии кнопки 1 время задержки между импульсами увеличивается, и соответственно ротор ШД вращается медленнее. Кнопка 2 обладает противоположным действием. При нажатии кнопки 3 двигатель останавливается и находится в режиме ожидания, пока эта кнопка нажата. Кнопка 4 управляет направлением вращения ШД (по часовой стрелке или против часовой стрелки). Нажатие кнопки 4 изменяет направление вращения на противоположное. Реверсирование направления вращения сохраняется на все время нажатия кнопки.

‘Контроллер вращения ШД

Symbol TRISB = 134 ‘Инициализация TRISB как 134

Symbol TRISA = 133 ‘Инициализация TRISA как 133

Symbol PortB = 6 ‘Инициализация portb как 6

Symbol PortA = 5 ‘Инициализация porta как 5

symbol ti = b6 ‘Начальное время задержки

ti = 100 ‘Установка времени задержки 100 мс

Poke TRISB,0 ‘Установка PORTB как выхода

start: ‘Вращение ШД вперед

poke portb, 1 ‘Шаг 1

pause ti ‘Задержка

poke portb,2 ‘Шаг 2

pause ti ‘Задержка

poke portb,4 ‘Шаг 3

pause ti ‘Задержка

poke portb,8 ‘Шаг 4

pause ti ‘Задержка

goto check ‘Переход на проверку состояния кнопок

start2: ‘Вращение ШД назад

poke portb,8 ‘Шаг 1

pause ti ‘Задержка

poke portb,4 ‘Шаг 2

pause ti ‘Задержка

poke portb,2 ‘Шаг 3

pause ti ‘Задержка

poke portb,1 ‘Шаг 4

pause ti ‘Задержка

goto check ‘Переход на проверку состояния кнопок
