Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 10- 12,7-мм)

система космической связи SATCOM

ГАС с подкильной антенной.DUBA-25 «Тагроп»

система противоторпедной защиты SLQ-25 «Nixie»

Соглашение о продаже Турции шести французских фрегатов типа D'Estienne D'Orves (пр. А69) было подписано в конце 2000 г. Передача кораблей осуществляется в три этапа. В середине 2001 г. ВМС Турции будут переданы три корабля, выведенные в резерв ВМС Франции в 1999 г.: Quartier Maitre Anquetil, Commandant de Primodan и Commandant Drogou. В начале 2002 г., после ремонта ЭУ, движителей и систем оружия, ВМС Турции будут переданы D'Estienne D'Orves и Amyoit d'Inville. Шестой фрегат - Second Maitre Le Bihan пока находится в составе ВМС Франции, но к 2002 г. он будет выведен из состава флота и передан Турции. Названия кораблей в составе ВМС Турции уже объявлены (см. табл.). ПКР «Ехосег» ММ 38 будут приобретены отдельно. Стоимость контракта -60 млн. долларов (фрегаты имеют

25-летний срок службы), ремонтных работ - 150 млн. долларов. Эти фрегаты должны заполнить нишу в составе ВМС Турции, пока не будут построены новые корветы по программе «Mil Gem». В ВМС Франции эти корабли классифицируются как «Avisos». Вся серия вошла в строй в 1976-1985 гг. Предназначены для противолодочных операций в прибрежной зоне и патрулирования в заморских владениях Франции. Автономность по запасам провизии - 30 дней. (Более подробно о конструкции кораблей этого типа см. раздел о фрегатах ВМС Франции).

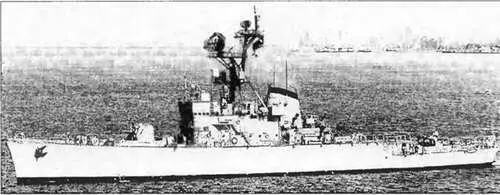

ФРЕГАТ BERK

Водоизмещение, т:

стандартное. 1450

полное. 1950

Главные размещения, м:

длина наибольшая 95,0

ширина наибольшая. 11,8

осадка при полном водоизмещении, 5,5

Главная энергетическая установка:

тип.дизельная

количество х тип ДД -

- суммарная мощность, л.с. 4 х «Fiat-Tosi» 3 - 016RSS - 24 000

количество гребных винтов 1

Скорость полного хода, уз 25

Экипаж, чел. (в том числе офицеров) 164 (16)

Вооружение:

Универсальный артиллерийский комплекс:

количество АУ х стволов (тип АУ).2 х 2 - 76/50 (Мк 33)

СУ.. 2 х Мк 63 GFCS с РЛС двух SPG 34

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

количество РБУ х стволов -тип РБУ 1 х 24- 185-мм Мк 10 «Hedgehog»

количество бомбосбрасывателей. 1

Авиационное:

количество х тип вертолетов 1 х АВ 212ASW

оборудование ВПП.светотехническое

Ради оэлект ронное:

РЛС обнаружения ВЦ…SPS-40

РЛС обнаружения НЦ SPS-10

РЛС навигационная ТМ 1226

пассивные средства РЭПWLR-1

ГАС с подкильной антенной. SQS-29/31

Серия кораблей из двух единиц построена на турецких верфях. Представляют собой модификацию американских фрегатов типа Claud

Jones. К настоящему времени первый корабль устарел и используется в качестве учебного. Второй корабль - Peak выведен из состава ВМС.

После развала СССР Украине досталось несколько недостроенных корпусов СКР пр. /1351 на заводе «Залив» в Керчи, которые были использованы для постройки фрегатов типа Гетъман Сагайдачний. Можно предположить, что до вступления в члены NATO новых фрегатов собственной постройки в украинских ВМС не появится.

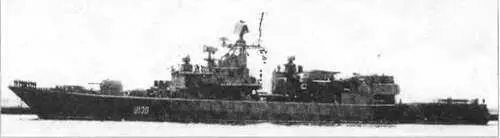

ФРЕГАТ ГЕТЬМАН САГАЙДАЧНИЙ

Водоизмещение, т:

стандартное. 3 180

полное 3 650

Главные размерения, м:

длина наибольшая (но КВЛ). 123 (113)

ширина наибольшая 14,2(13,2)

осадка при полном водоизмещении. 5,0

Главная энергетическая установка:

тип.газотурбинная (форсажная + маршевая]

количество х тип форсажных ГТД -

- суммарная мощность, л.с. 2 х М8К - 36 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с. 2 х М62 - 12 000

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз 32

Дальность плавания ходом 14 уз, мили. 3 000

Экипаж, чел. (в том числе офицеров). 192 (31) Вооружение:

Зенитный ракетный комплекс

тип комплекса. «Оса-М»

количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-122)
