Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Минное:

количество мин заграждения.до 20

Радиоэлектронное:

БИУС. «Планшет-35»

РЛС управления огнем 76-мм АУ «Турель» (МР-105)

РЛС обнаружения воздушных целей.«Ангара А»

РЛС навигационная. «Вайгач», «Дон-2»

комплекс РЭБ «Старт»

пассивные средства РЭП

(количество ПУ х направляющих) ПК-16 (2 х 16 - 82-мм)

ГАС с подкильной антенной «Титан-2»

ГАС с буксируемой антенной «Вега»

В настоящее время оба корабля находятся в плохом техническом состоянии. Предполагается, что Днтропетровськ будет разобран на запасные части. (Подробнее о кораблях пр. 1135 см. раздел о российских фрегатах этого типа).

Фрегаты ВМС Уругвая используются для поддержания юрисдикции над исключительной экономической зоной.

Все корабли морально и физически устарели, реальной боевой ценности не представляют.

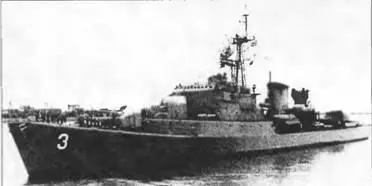

ФРЕГАТ MONTEVIDEO

Водоизмещение, т:

стандартное. 1750

полное. 2 250

Главные размерения, м:

длина наибольшая (по КВЛ). 102,7 (98)

ширина наибольшая 11.7

осадка при полном водоизмещении. 4,3

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

- суммарная мощность, л.с. 4 х серии 12 PC-16 000

количество гребных винтов.2ВФШ

Скорость хода наибольшая, уз.25

Дальность плавания ходом 15 уз, мили. 7 500

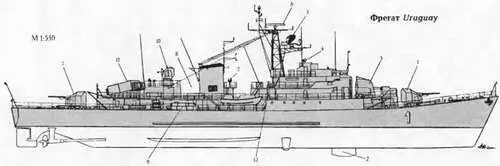

1, 100-мм АУ

2 Обтекатель антенны ГАС SQS-17B

3. 305-мм РБУ

4 Колонка ОЭСУ "Sagel"

5. АП РЛС DRBV 22А

6. АП навигационной РЛС тип 1226

7. 40-см прожектор

8. 30-мм АУ

9. 550-мм ТА

10. АП РЛС ORBC 31D

11. Т1 IK 1IKPK "Exocel"

12. ПУ НУРС системы SRBOC

Экипаж, чел. (в том числе офицеров).159 (9)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 38

Артиллерийский комплекс:

количество АУ х стволов (тип АУ).2 х 1 100/55 (мод. 1953)

СУ СТА РЛС DRBC 32С

резервная ОЭСУ «Sagem» DMAA

количество АУ х стволов (тип АУ) 2 х 1-30/70-мм («Hispano Suiza»)

Противолодочное:

количество ТА х труб (тип ТА) 2x3 - 550-мм

тип торпед L3 («Creusot-Loire» Mk 54)

количество РБУ х труб (тип РБУ) 1 х 4 - 305-мм

СУ.DLT-L4

Радиоэлектронное:

РЛС обнаружения ВЦ и МЦ.DRBV 22А

РЛС навигационная тип 1226

средства РТР ARBR 16

ГАС с подкильной антенной. SQS-17B

ГАС сопровождения цели для РБУ. DUBA ЗА

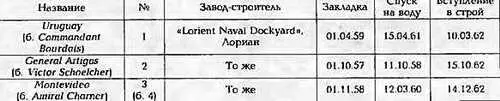

Договор о передаче Уругваю (в рамках программы SOFMA) французского фрегата Commandant Bourdais (типа Commandant Riviere) был заключен 30 сентября 1988 г., а фрегатов Victor Schoelcher и Amiral Charner- 14 марта 1990 г. В ВМС Уругвая они занимаются патрулированием и охраной экономической зоны Корпус и надстройки фрегата стальные. ГЭУ состоит из четырех непосредственно-реверсивных дизелей, работающих попарно через объединительные редукторы на ВФШ. Бомбомет не используется. Корабли могут нести до 80 десантников с полным вооружением и два судна типа LCT. Uruguay используется как флагманский и штабной корабль. Перед передачей прошли ремонт, при котором с них сняли ПКР «Exocet» (оставив ПУ) и систему «Dagaie» 40-мм АУ заменили на 30-мм В настоящее время корабли этого типа морально и физически устарели.

В своей внешней политике страна ориентируется на США, которые взяли на себя ответственность за оборону Филиппин с моря. В настоящее время наличие спорных территориальных вопросов делает необходимым усиление национальные ВМС, но тяжелое экономическое положение страны не позволяет этого сделать.

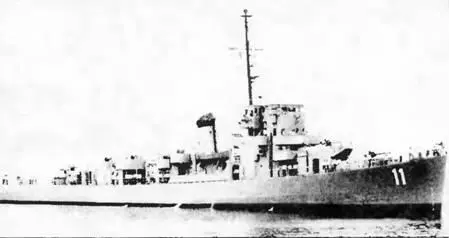

Фрегат rajan humabon

основные тактико-технические элементы

Водоизмещение, т:

стандартное.1390

полное. 1750

Главные размерения, м:

длина наибольшая.93,3

ширина наибольшая 11,2

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип.. дизель-э\ектрическая

количество х тип ДД -

- суммарная мощность, л.с. 4 х 16-278А - 6 000

количество дизель-генераторов. 4
