Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Скорость хода наибольшая, уз.27

Дальность плавания ходом 22 уз на одном котле, мили 4 000

Экипаж, чел. (в том числе офицеров).. 288 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

ПУ 2 направляющие в ПУ Мк 112 ПАРК

СУ SWG-1A «Нагрооп» LCS

Противолодочный ракетный комплекс:

тип комплекса ASROC

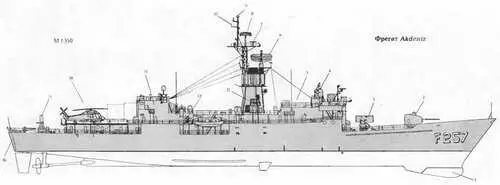

1 Обтекатель антенны ГАС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР н ПКР RGM-84G

4. Пост СУ Mk68 GFCS

5. ПУ НУРС системы SBROC

6. АП РЛС SPS-40B

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10

9. АП станции WLR-1

10. АП системы Link 14

11. АП комплекса SLQ-32C

12. 324-мм ТА

13. Ангар

14. Вертолет "Seasprile"

15. 20-мм ЗАК "Vulkan Phalanx"

16. Порт ГПБА SQR-18 A(V) 1

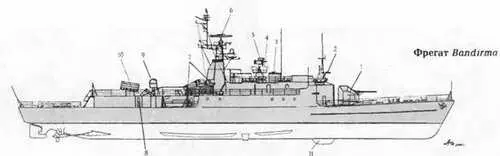

1. 100-мм АУ

2. АП навигационной РЛС тип 1226

3. Колонка ОЭСУ "Panda" Mk 2

4. ПУ НУРС системы "Dagaie"

5. АП РЛС DRBC 32Е

6. АП РЛС DRBV 51А

7. ТПК ПКРК "Exocei"

8. 533-мм ТА

9. АП системы SATCOM

10. РБУ "Creusot-Loire" Mk 54

11. Обтекатель антенны ГАС DUBA-25

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 112)

боекомплект. 8 ПКР RGM-84A+ 8 ПЛУР RUR-5A

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2x1 - 127/54 (Мк 42 мод. 9)

СУ Мк 68 GFCS

с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ) 1x1 -20/76

(Мк 15 «Vulcan/Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА)2 х 2 -324-мм (Мк 32 мод. 5)

тип торпед..Мк 46 мод. 5

СУ противолодочным оружием.. Мк 114 мод. 16

Авиационное:

количество х тип вертолетов. 1 х АВ 212 ASW или

«Seasprite» SH-2F системы LAMPS I

оборудование ВПП. светотехническое

с системой принудительной посадки RAST

тип ангарателескопический

Ради оэлект ронное:

БИУС. «Sigma» К5 с системами Link 11 и 14

РЛС обнаружения ВЦ.. SPS-40B

РЛС обнаружения НЦ SPS-10 или SPS-67

РЛС навигационная LN66

средства РТР.WLR-1, WLR-6

активные средства РЭП. SLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Mk 36 (2 х 6-130-мм)

ГАС с антенной в бульбовом обтекателе SQS-26 СХ

система противоторпедной защиты Т-Мк 6/ «Fanfare»/h№ SLO-25 «Nixie»

Решение о передаче Турции кораблей этого типа правительство США приняло в середине 1992 г. Соответствующий законопроект был принят Конгрессом в июне 1993 г. Muavenet передали ВМС Турции 12 сентября

1993 г., Adatepe - 27 сентября 1993 г., Kocatepe - 28 августа 1993 г., Zafer-30 августа 1993 г., Trakya - 6 мая 1994 г., Karadeniz - 20 мая

1994 г., Еде -27 мая 1994 г. и Akdeniz - 3 июня 1994 г. Корабли относятся к многоцелевым фрегатам ВМС США типа Кпох, строившимся в период с 1969 по 1975 гг. В 1998 г. для разборки на зап. части Турции были переданы фрегаты W. S. Sims (FF 1059), Paul (FF 1080) и Miller (FF 1091). Работы по модернизации в 1979 г. увеличили водоизмещение фрегатов этого типа на 9,1 т. При этом были увеличены ангар и ВПП, ЗУР «Sea Sparrow» заменили на ЗАК «Vulcan/Phalanx». Система Link 11 была установлена после передачи кораблей Турции.

Войдет в состав ВМС Турции в 2002 г.

ФРЕГАТ BOZCAADA

Водоизмещение, т:

стандартное. 1175

полное 1250

Главные размерения, м:

длина наибольшая.80,5

ширина наибольшая. 10,3

осадка при полном водоизмещении..5,5

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 2x12 РС2 V 400- 12 000

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 23

Дальность плавания, мили:

ходом 18 уз 3 000

ходом 15 уз. 4 500

Экипаж, чел. (в том числе офицеров)

+ морская пехота.90 (7)+ 18

Вооружение:

комплекс противокорабельных ракет.

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 1 - 100/55 (мод. 1968 CADAM)

боекомплект 150

количество АУ х стволов (тип АУ) 2 х 1 - 20-мм GIAT

количество АУ х стволов..4x1 - 12,7-мм резервная ОЭСУ.«Pandas Mk 2

Противолодочное:

количество ТА х труб 2x2 - 533-мм

тип торпед. L5

СУ.DLT-L4C

количество РБУ х стволов (тип РБУ) 1 х 6 -375-мм («Creusot-Loire» Mk 54)

боекомплект24 РГБ

Ради оэлект ронное:

БИУС «Siracuse 2»

РЛС обнаружения ВЦ и НЦ DRBV 51А

РЛС навигационная. тип 1226

СУ оружием по ВЦ и НЦ общекорабельная «Vega» с РЛС DRBC 32Е

средства РТР ARBR 16
