Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Благодаря возросшему водоизмещению (за счет увеличенных размеров корпуса) Barbaros несет такое же вооружение, как и прототип, имеет лучшие мореходные качества. Кроме того,

БИУС STACOS-TU заменили на более совершенную TACTICOS FD мод. 3* Благодаря ГЭУ только с раздельной работой двигателей удалось увеличить скорость полного хода до 32 уз. Отбор мощности с ГТД на линии валов производится посредством системы малошумных редукторов. ДД обеспечивают крейсерский ход через гидромуфты и самосинхронизирующиеся муфты. Каждый из ДД может работать на любую из линий валов при помощи перекидной передачи. Управление и контроль за работой всех главных либо вспомогательных механизмов и систем полностью автоматизированы.

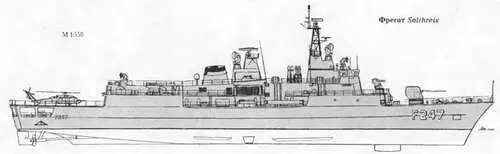

Контракт на строительство фрегатов серии ПВ был окончательно утвержден в 1994 г. В отличие от фрегатов серии НА, на них установили ВПУ Мк 41 мод. 8 на 16 ракет RIM-7P NATO «Sea Sparrow» (в дальнейшем - 64 «Evolved Sea Sparrow»). Вместо директора ТМХ установлена еще одна РЛС STIR (данные выводятся на консоли управления МОС Мк 2). Вместо системы РЭП SRBOC Мк 158 установлена система ALEX. Усовершенствованная система навигации имеет в своей основе две системы инерциальной навигации ((Raytheon Anschutz MINS». На кораблях серии ПА ВПУ Мк 41 мод. 8 будет установлена при модернизации.

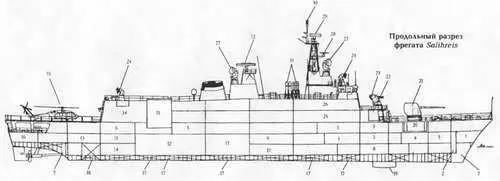

1. Кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Погреб 127-мм патронов

5. Коридоры

6. Лазарет

7. Балластные цистерны

8. Помещения гидроакустиков

9. Носовая электростанция

10. Носовое отделение ДГ

11. Носовое машинное отделение

12. Кормовое машинное отделение

13. Кормовая электростанция

14. Кормовое отделение ДГ

15. Вентиляторная

16. Румпельное отделение

17. Топливные цистерны

18. Цистерна авиационного топлива

19. Обтекатель антенны ГАС SQS-56

20 Модуль 127-мм АУ (подбашенное отделение)

21. 127-мм АУ

22. Модуль 25 мм ЗАК "Sea Zenith"

23. 25-мм ЗАК "Sea Zenith"

24. АП РЛС "Seaguard"

25. Кают-компания офицеров

26. Каюты офицеров

27. АП РЛС STIR

28. АП навигационной РЛС 20 V90

29. АП РЛС AWS 6

30. АП системы Link 11/14

31. ТПК ПКРК "Нагрооп"

32. АП РЛС AWS 9 TN

33. ВПУ Мк 41 мод. 8

34. Ангар

35. Вертолет "Seahawk"

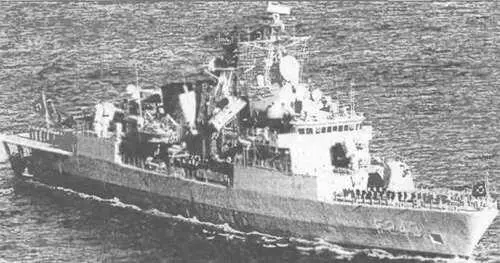

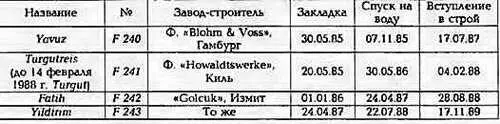

ФРЕГАТ YILDIRIM

Водоизмещение, т:

стандартное.. 2414

полное. 2919

Главные размерения, м:

длина наибольшая (по КВЛ),.115 (105,8)

ширина наибольшая. 14,2

осадка при полном водоизмещении 4,12

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

- суммарная мощность, л.с.. 4 х MTU 20V 1163 ТВ93-29 940

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая 27

оперативно-экономическая (под двумя АА) -.22

Дальность плавания ходом 18 уз, мили. 4 100

Экипаж, чел. (в том числе офицеров) 180 (24)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект. 8 ЗУР RGM-84A

СУ..SWG-1A (V)

Зенитный ракетный комплекс:

тип комплекса «Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29 мод. 1)

боекомплект 24 х «Aspide» или RIM-7M

СУ..Мк 91 мод. 2 с РЛС STIR

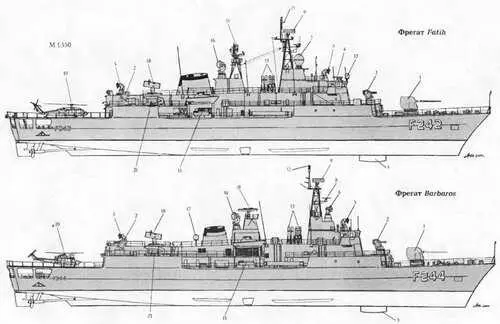

1. 127-мм АУ

2. 25-мм ЗАК "Sea Zenith"

3. Обтекатель антенны ГАС SQS-56

4. АП навигационной РЛС ТМ 1226

5. АП РЛС "Seaguard"

6. АП РЛС ТМХ

7. АП РЛС WM 25

8. АП навигационной РЛС 2690 ВТ ARPA

9. АП РЛС AWS 6

10. АП РЛС AWS 9 TN

11. АП системы Link 10

12. АП системы Link И

13. ТПК ПКРК "Нагрооп"

14. АП РЛС DA 08

15. 324-мм ТА

16. АП РЛС STIR

17. ПРН системы TACAN

18. ПУ Мк 29 мод. 1 ЗРК "Sea Sparrow"

19. Вертолет АВ 212ASW

20. Вертолет "Seahawk" SH-60B

21. ПУ НУРС системы SBROC

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x1 - 127/45 (Мк 45 мод. 1)

количество АУ х стволов (тип АУ) 3 х 4 -25-мм («Sea Zenith»)

СУ «Cosys» с двумя

РЛС «Seaguard» -AWS 6 «Dolphin» резервная ОЭСУ 2 х «Albis»

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед.Мк 46 мод. 5

Авиационное:
