Противолодочное:

количество ТА х труб (тип ТА).2 х 2 -324-мм (Мк 32 мод. 9)

тип торпед.Мк 46 мод. 5

СУ противолодочным оружием Мк 114 мод. 16

Авиационное:

количество х тип вертолетов 1 х «Seasprite» SH-2F системы LAMPS I

(или 1 MD500)

оборудование ВПП светотехническое тип ангара телескопический

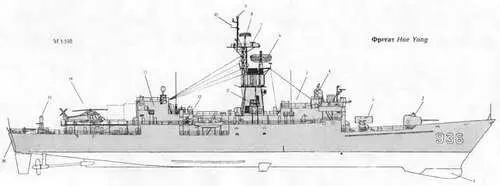

1. Обтекатель антенны ГЛС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР и ПКР RGM-84G

4. Пост СУ Mk68 GFCS

5. ПУ НУРС системы SBROC

6. АП РЛС SPS-40B

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10

9. АП станции WLR-1

10. АП системы Link 14

И. АП комплекса SLQ-32C

12. 324-мм ТА

13. Ангар

14. Вертолет "Seasprite"

15. 20-мм ЗАК "Vulkan Phalanx"

16. Порт ГПБА SQR-18 A(V) 1

Радиоэлектронное:

БИУС. FRISTS с Link 14

(может быть установлена Link W)

РЛС обнаружения ВЦ.. SPS-40B

РЛС обнаружения НЦ SPS-10 или SPS-67

РЛС навигационная LN66

ПРН обнаружения ИК сигналов.UPX-12

средства РТРWLR-1, WLR-6

активные средства РЭПSLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6-130-мм)

ГАС с антенной в бульбовом обтекателе.SQS-26 СХ

ГАС с ГПБАSQR-18A (V)l

система противоторпедной защиты ТМК6 «Fanfare»/SLQ-25/«Nixie»

TACAN SRN-15

" На № 932 и 935.

Ching Yang был передан Тайваню 2 июля 1993 г., Fong Yang-23 июля 1993 г., Feng Yang - 6 августа 1993 г., Lan Yang - 30 июня 1994 г., Иае Yang - З марта 1994 г., Hwai Yang - 31 мая 1995 г., Ning Yang и Yi Yang-\ марта 1999 г. Они относятся к многоцелевым фрегатам ВМС

США типа Кnох (см. раздел о фрегатах ВМС Греции и Турции), строившихся в период с 1969 по 1975 гг. Нае Yang является флагманским кораблем 168-й патрульной эскадры. Предполагается перевооружить корабли вертолетами «Seasprite».

Турция -одно из немногих государств членов NATO, имеющих неразрешенные территориальные и другие проблемы с сопредельными государствами. Исторически одним из главных ее противников является также член NATO -Греция. Это сделало невозможным усиление или модернизацию ВМС одной страны, без адекватных действий со стороны другой. Учитывая стратегическое положение страны модернизация ВМС Турции осуществлялась как за счет национального бюджета, так и за счет средств NATO. При этом Турция зачастую эксплуатировала советскую (российскую) угрозу только в собственных интересах

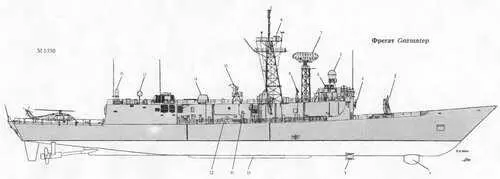

1. Обтекатель ГАС SQS-56

2. ПУ Мк 13 мод. 4

3. ВВВРК

4. Пост приема-погруэки ракетного боезапаса

5. АП РЛС Мк 92

6. АП системы SLQ-32 (V)2

7. АП РЛС SPS-49 (V)4

8. АП системы SATCOM

9. АП РЛС SPS-55

10. АП РЛС SPG-60

11. Пост приема-передачи грузов в море 12 324-мм ТА

13. Вертикальный киль

14. 76-мм АУ

15. ПРН навигационной сичстемы TACAN

16. ЗАК "Vulkan Phalanx"

Водоизмещение, т:

стандартное. 3 045

полное 3 638

Главные размерения, м:

длина наибольшая (по КВЛ). 135,64 (124,4)

ширина наибольшая.13,7

осадка при полном водоизмещении. 4,52 осадка наиболее выступающей частью 7,48

Главная энергетическая установка:

тип газотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с. 2 х GE LM 2500 - 41 000

количество гребных винтов. 1 ВРШ

количество ВДРК -

- суммарная мощность, л.с..2 - 650

Скорость хода, уз:

наибольшая..,29

под ВДРК 6

Дальность плавания ходом 20 уз, мили. 4 500

Экипаж, чел.

(в том числе офицеров) + авиагруппа 206 (13), 19

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Нагрооп»

Зенитный ракетный комплекс:

тип комплекса.«Standard SM-1»

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 4)

боекомплект (тип ПКР и ЗУР) 40 (RGM-84C и RIM-66E)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 -76/62 (Мк 75 «ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 1 х 1 - 20/76 (Мк 15 «Vulcan/Phalanx»)

ОЭСУМк 24

количество АУ х стволов (тип АУ) дополнительно 4 х 12,7-мм пулеметов

/Тро/гшдолодочпое:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов 1 х S-70B «Seahawk» (после 2002 г.)

оборудование ВПП.светотехническое с

системой принудительной посадки RAST

тип ангара стационарный, палубный
