Главные размерения, м:

длина наибольшая 92,7

ширина наибольшая. 11,4

осадка при полном водоизмещении..4,1

Главная энергетическая установка:

тип КМУ

количество паровых машин тройного

расширения -суммарная мощность, л.с 2 - 5 500

количество главных котлов..2

количество гребных винтов.2 ВФШ

Скорость хода наибольшая, уз 18

Дальность плавания, мили

ходом 15 уз. 5 400

ходом 12 уз 7 200

Экипаж, чел. (в том числе офицеров).214 (13)

Вооружение:

Арт иллер и иски е комплексы:

количество АУ х стволов (тип АУ).3›. I -76/50 (Мк 22)

количество АУ х стволов (тип АУ).2 х 1 -40/60 («Bofors»)

количество АУ х стволов (тип АУ) 9 х 1-20-мм («Oerlikon»)

Радиоэлектронное:

РЛС обнаружения ВЦ. SPS-6C

РЛС обнаружения НЦSPS-5 SPS-10:*

РЛС навигационная. «Decca»

ИК система обнаружения.UPX-2B

оптическая СУ Мк 51

" На Tarhin (№ 411).:* На Prasae (№ 412).

Оба корабля строились в США по заказу правительства Великобритании (тип River), предназначались для эскортирования трансокеанских конвоев и классифицировались как фрегаты. Оба корабля передали Таиланду 29 октября 1959 г. в рамках программы военной помощи (MDAP). В настоящее время используются как учебные суда. Конструкция корпуса в общих чертах повторяет конструкцию корпуса фрегата типа Cannon. С целью упрощения постройки и эксплуатации в качестве ГЭУ была использована паровая машина тройного расширения. Все противолодочное вооружение либо демонтировано, либо не используется.

Корабли морально устарели и большой боевой ценности не имеют, планировалось исключить их из состава флота еще в 1998 г

Тайвань находится в постоянной конфронтации с Китаем и, по мере совершенствования его ВМС, также усиливает свои вооруженные силы. На Тайване имеется развитая судостроительная база, где производятся некоторые образцы военно-морских вооружений, в том числе фрегаты. В то же время правительство Тайваня закупает их и за границей. Имея перед собой вполне конкретного противника, руководство ВМС стремится придать свои кораблям качества, максимально соответствующие поставленным задачам. Так, угроза высадки войск на территорию Тайваня сделала обязательным наличие ударного ракетного оружия. Учитывая, что китайские корабли имеют на вооружении крылатые ракеты, тайваньские фрегаты оснащаются ЗРК. Появление у Китая АПЛ заставило тайваньское руководство уделять больше внимание противолодочному вооружению.

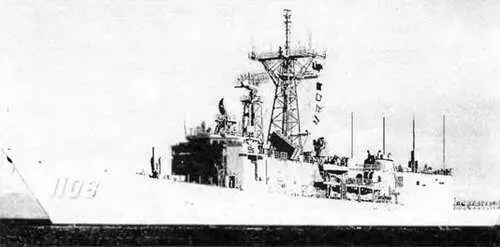

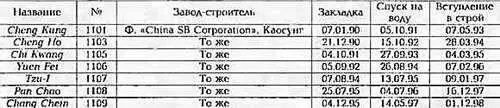

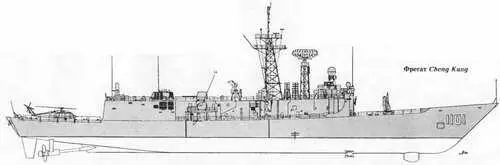

ФРЕГАТ PAN CHAO

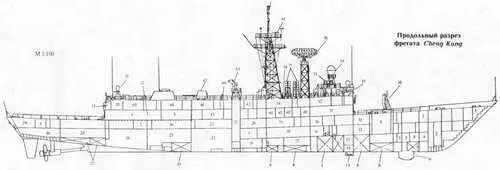

I. Шкиперские кладовые 2 Цепной ящик

3. Коридоры

4 Отсек аппаратуры ГАС

5. Балластные цистерны

6. Обтекатель антенны ГАС AN/SQS-56

7. Отсек шпилевой машины 8 Топливные танки

9. Погреб ЗУР RIM-66E и ПКР RGM-84C

10. ПУ Мк.13 мод. 4

II. Выгородка гирокомпаса

12. Выгородка кондиционеров

13. ВДРК

14. Шахта ВДРК

15. Выгородка механизмов обслуживания ВДРК

16. К уорики личного состава

17. Прачечная

18. Цистерна льяльных вод

19. Отсек вспомогательных механизмов №1

20. Камбуз

21. Шахта лифта

22. Столовая экипажа

23. Отсек вспомогательных механизмов №2

24. Топливно-балластные цистерны

25. Машинное отделение

26. Отсек вспомогательных механизмов №3

27. Цистерны авиационного топлива

28. Провизионные кладовые

29. Выгородка ГПБА

30. Отсек рулевых машин

31. Боевые посты

32. БИУС-ГКП

33. Ходовой мостик

34. АП РЛС Мк 92

35. АП системы SLQ-32 (V)2

36. АП РЛС SPS-49 (V) 5

37. ТПК ПКР "Hsiung Feng II"

38. ПУ НУРС системы SRBOC

39. Помещение аппаратуры связи и управления

40. Каюты офицеров

41 АП РЛС SPS-55

42. Пост управления РЛС SPS-49 (V

43. Антенный пост РЛС SPG-60

44. Рубка дежурного офицера

45. Торпедный погреб

46. Погреб 76 мм патронов

47. 76 -мм артиллерийская установка

48. Газоходы

49. Выгородка вентиляторных машин

50. Погреб 20-мм патронов

51. ЗАК "Vulkan Phalanx"

52. Ангар

53. Стартово-командный пост

54. 40-мм артиллерийская установка
