Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

2. 100-мм ЛУ

3. 37-мм АУ

4. АП и дальномер СУАО "Sun Visor В"

5. АП РЛС тип 352С

6. АП навигационной РЛС тип 1290

7. АП РЛС тип 354

8. ТПК ПКРК YJ-1

9. АП РЛС тип 341

10. Вертолет "Sea Sprite"

РЛС обнаружения ВЦ и НЦ тип з^,_|

РЛС навигационная тип 1290

средства РТР тип 923 (1)

активные средства РЭП.тип 981 (3)

пассивные средства РЭП

(количество ПУ х направляющих) тип 945 (2 х 26) 6PJ

ГАС с подкильной антенной ЕН 5

'* Предполагается к установке:* На № 455 и № 456 '* На № 457 и № 458

Контракт на постройку в Китае двух фрегатов типа Jianghu III (пр.053НТ) для ВМС Таиланда был заключен с концерном «China State S.B. Corporation)) (CSSC) 18 июля 1988 г. Еще два корабля планировали построить в Таиланде. Однако из-за технологических проблем их также построили в Китае. Chao Phraya и Bangpakong [пр.053НТ) по составу вооружения и конструкции корпуса практически полностью повторяют базовый проект. Различия заключаются в том, что на таиландских кораблях установлена БИУС ZKJ-3, которая создавалась в Китае при тесном сотрудничестве с немецкими специалистами. Кроме того, при содействии германских фирм были проложены общекорабельные системы, линии связи и коммуникации. Имеются различия в составе РТВ. Предполагается установка средств РЭБ итальянского производства. Два других фрегата: КгаЬигу и Saiburi (тип Jianghu IV - пр. 053 ИТ(Н)), изначально строились с ВПП для вертолетов. По мнению иностранных специалистов фрегаты типа Chao Phraya по своим боевым возможностям превосходит китайские, главным образом из-за более совершенного РТВ. В 1997 г. Krabury использовался в качестве эскортного корабля таиландского авианосца Chakri Naruebet.

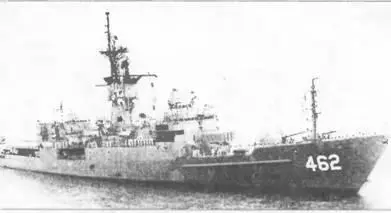

ФРЕГАТ PHUTTA YOTFA CHULALOK

Водоизмещение, т:

стандартное. 3 011

полное.. 4 260

Главные размерения, м:

длина наибольшая.134

ширина наибольшая 14,3

осадка при полном водоизмещении 4,6

осадка наиболее выступающей частью 7,8

Главная энергетическая установка:

типПТУ

количество х тип ТЗА-

- суммарная мощность, л.с. 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара). 2 х «ВаЬсоск amp; Willcox» (84,-1 кг/гм2; 510'С)

количество гребных винтов..1 ВФШ

Скорость хода наибольшая, уз 27

Дальность плавания ходом 20 уз, мили 4 000

Экипаж, чел. (в том числе офицеров) 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

ПУ. 2 направляющие в Мк 112 ПАРК

СУ SWG-1A «Нагрооп» LCS

Противолодочный ракетный комплекс:

тип комплекса ASROC

количество ПУ х направляющих (тип ПУ). 1 х 8 (Mk 112)

боекомплект 8 ПКР RGM-84G + 8 ПЛУР RUR-5A

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2x1 - 127/54 (Мк 42 мод. 9)

СУ Мк 68 GFCS

в обеспечении РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ).1 х 1 -20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА).2x2 - 324-мм (Мк 32 мод. 5)

тип торпед. Мк 46 мод. 5

СУ противолодочного оружия Мк 1 14 мод. 16

Авиационное:

количество х тип вертолетовI х «Sea Sprite» SH-2G или 1 х «Ве11» 212 ASW

оборудование ВПП.светотехническое

тип ангара.телескопический

Радиоэлектронное:

БИУС FRISTS с системой Link 11

РЛС обнаружения ВЦ SPS-40B

РЛС обнаружения НЦ. SPS-10 или SPS-67

РЛС навигационная.. LN66

ПРИ системы TACAN SRN-15

комплекс РЭБ.. SLQ-32 (V)2

ПРН обнаружения ИК сигналов UPX-12

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6- 130-мм)

активные средства РЭП.SLQ-32 (V) 2

ГАС с антенной в бульбовом обтекателе. SOS-26 СХ

Фрегатср этого типа относятся к многоцелевым фрегатам ВМС США типа Кпох, строившимся в период с 1969 по 1975 гг. (см. раздел о фрегатах ВМС Греции, Тайваня и Турции). Корабли были проданы в соответствии с договором, заключенным в марте 1994 года Phutta Loetia Naphalai передали Таиланду 30 июля 1994 г., а Plmtta Yotfa Chulalok -19 августа 1996 г.

Водоизмещение, т:

стандартное 1650

полное 1900

Главные размерения, м:

длина наибольшая..97,6

ширина наибольшая.11

осадка при полном водоизмещении. 5,5

Главная энергетическая установка:

тип. дизель-газотурбинная,

только с раздельной работой двигателей
