СУ.Мк 91 мод. 3

Артиллерийские комплексы: универсальный -

- количество АУ х стволов (тип АУ) 1 x 1 - 127/45 (Мк 45 мод. 2) количество АУ х стволов (тип АУ) 2 х 2 - 37/63 (тип 76А)

РАС УО тип 374 G

резервная ОЭСУ JM-83H

Противолодочное:

количество ТА х труб (тип ТА) 2 x 3 - 324-мм (Мк 32 мод. 5)

тип торпед. Мк 46 мод. 5

Авиационное:

количество х тип вертолетов 1 х «Sea Sprite» SH-2F

или 1 х «Sikorsky» S-70B7

оборудование ВПП. светотехническое

тип ангара стационарный, палубный

Радиоэлектронное:

РАС обнаружения ВЦ.LW 08

РАС обнаружения ВЦ и НЦ тип 360

РАС навигационная.SPS-64 (V)5

СУ ЗРК и артиллерии. Мк 91 мод. 3 с двумя РЛС УО STIR

комплекс РЭБ «Beta EW»

пассивные средства РЭП

(количество ПУ х направляющих)..тип 945 CPJ (4 х 26)

ГАС с подкильной антенной SJD-7

Контракт на постройку в Китае двух фрегатов типа 25Т для ВМС Таиланда был заключен с концерном «Онпа State S.B. Corporation)) (CSSC) 21 сентября 1989 г. Проект является совместной разработкой ВМС Таиланда и CSSC. Поэтому по сравнению с китайскими фрегатами типа 053 на нем внедрен значительно больший объем вооружения, механизмов и оборудования западного производства, что значительно повысило боевые возможности кораблей при сравнительно невысокой стоимости их постройки. В части конструкции корпуса, состава и компоновки ГЭУ они в общих чертах повторяют китайский эсминец Luhu. Характерно, что оба корабля пришли в Бангкок (№ 421 -в январе 1995 г., а № 422 -в октябре 1995 г.), не имея вооружения (за исключением 37-мм автоматов) и части РТС (за исключением той, что была произведены в Китае). 37-мм автоматы планируется заменить на 40-мм фирмы «Breda» с системой управления огнем RTN-20 «Dardo».

Корабли этого типа предназначены для действий во главе с авианосцем Chakri Naruebet. Они способны наносить удары по надводным кораблям, отражать атаки средств воздушного нападения и вести борьбу с подводными лодками противника.Кроме того, фрегаты могут обстреливать береговые объекты и оказывать огневую поддержку десанту. Корпус корабля стальной, гладкопалубный, с двойным дном на всем протяжении. Водонепроницаемые переборки (доходящие до верхней палубы) делят его на 15 отсеков. ГЭУ расположена в трех смежных отсеках. Обе ГТД находятся в носовом, редукторы-в следующем, а АД - д кормовом. Совместная работа ГТД и АД на вал не предусмотрена. Фрегаты приспособлены для действий в условиях применения оружия массового поражения. Фрегат Taksin (Р-422) использовался в качестве эскортного корабля таиландского авианосца Chakri Naruebet (построенного в Испании) во время его приемных испытаний и боевой подготовки в 1997 г. в испанских водах.

ФРЕГАТ BANGPAKONG

Водоизмещение, т:

стандартное. 1676

полное. 1924

Главные размерения, м:

длина наибольшая 103,2 ширина наибольшая 10,8

осадка при полном водоизмещении 3,1

Главная энергетическая установка:

тип.дизельная

количество х тип Л Д -

- суммарная мощность, л.с. 4 х 20V 1163 ТВ83-29 440

количество гребных винтов.2

Скорость хода наибольшая, уз.. 30

Дальность плавания ходом 18 уз, мили. 3 500

Экипаж, чел. (в том числе офицеров). 168 (22)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса YJ-1 (С-801)

количество ПУ х направляющих (тип ПУ) 4x2 (ТПК)

боекомплект.8 ПКР YJ-1 (С-801)

РАС сопровождения НЦ и УО ПКР. тип 352С «Fog Lamp»

Зенитный ракетный комплекс '*:

тип комплекса „., «Matra Sadral»

количество ПУ х направляющих (тип ПУ).1x6 (HQ-61)

боекомплект (тип ЗУР) 30 «Mistral»

Артиллерийские комплексы:

количество АУ х стволов. 2 x 2 - 100/56 2*,1 х 2 - 100/56 "

РЛС сопровождения МЦ и УО«Sun Visor В» («Якорь-М»)

количество АУ х стволов (тип АУ).. 4 х 2 - 37/67 (В-11)

РЛС УО.тип 341 («Rice Lamp»)

Противолодочное:

количество РБУ х направляющих (тип РБУ) 2 х 5 - 252-мм (РБУ-1200)

боекомплект 40 РГБ-12

количество штоковых бомбометов х тип 2 х БМБ-2

Авиационное

количество х тип вертолетов 1 х «Ве11 212» или «Sea Sprite» SH-2F

оборудование ВПП.светотехническое

Радиоэлектронное:

БИУС ZKJ-3

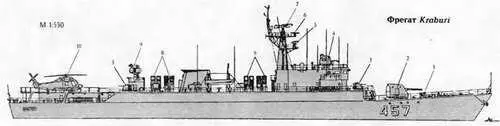

1. РБУ 1200
