Имея в составе флота достаточное количество больших эскортных кораблей, классифицируемых как эсминцы, командование ВМС США отводит фрегатам роль кораблей охранения конвоев, отрядов судов снабжения и десантных отрядов на переходе морем. При необходимости они могут привлекаться в состав поисково-ударных противолодочных групп. В мирное время эти корабли осуществляют демонстрацию присутствия в стратегически важных районах, а также привлекаются для контроля выполнения санкций ООН.

ФРЕГАТ JARRETT

Водоизмещение, т:

порожнем 2 750

стандартное 3 045

полное. 3 638, 4 100 "

Главные размерения, м:

длина наибольшая (по КВЛ). 135,64 (124,4), 138,1 (124,4) '*

ширина наибольшая. 13,7

осадка при полном водоизмещении4,52

осадка наиболее выступающей частью..7,48

Главная энергетическая установка:

тип газотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с. 2 х GE LM 2500 - 41 000

количество гребных винтов. 1 ВРШ

количество ВДРК -

- суммарная мощность, л.с. 2 - 650

Скорость хода, уз:

наибольшая 29

под ВДРК6

Дальность плавания ходом 20 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров).206 (16), включая 19 чел. авиагруппа

Вооружение:

Комплекс крылатых ракет:

тип комплекса. «Нагрооп»

Зенитный ракетный комплекс:

тип комплекса. «Standard SM-1»

количество ПУ х направляющих (тип ПУ) lxl (Мк 13 мод. 4)

боекомплект 40 ПКР RGM-84C

и ЗУР «Standard SM-1MR»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 -76/62 (Мк 75 «Oto Melara»)

количество АУ х стволов (тип АУ)1 х 1 -20/76 (Мк 15 «Vulcan Phalanx*)

количество х тип запасной ОЭСУ..2 х Мк 24:*

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (Мк 32 мод. 5)

боекомплект (тип торпед) 24 (Мк 46 мод. 5 или Мк 50)

Авиационное:

количество х тип вертолетов 2 х «Seahawk» SH-60B

системы LAMPS III (с СУ SRQ-4) или 2 х SH-26 LAMPS I (с СУ SKR-4A)

оборудование ВПП светотехническое с системой

принудительной посадки RAST

тип ангара стационарный

Радиоэлектронное:

БИУС.NTDS с системой Link 11

и Link 14 (для кораблей NRF), S АТС ОМ с системами связи SRR-1, WSC-3, SQQ-28 для кораблей с вертолетами LAMPS III

РЛС обнаружения ВЦ AN/SPS-49 (V) 4

или AN/SPS-49 (V) 5 3*

РЛС обнаружения НЦ и навигации.AN/SPS-55

РЛС навигационная. «Furuno»

система целеуказания WDS Мк 13/2

СУ ПКР, ЗРК, АУ. Мк 92 мод. 4 с РЛС AN/SPG-60,

SYS 2 (V) 2 IADT и Мк 92 мод. 6 в обеспечении РЛС AN/SPG-60 '*

активные средства РЭПSLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC (2 х 6 ПУ Мк 36)

Гидроакустическое (ГАК SQQ 89 (V) 2 в составе):

- ГАС с подкильной антенной AN/SQS-56,

- ГАС с ГПБА AN/ SQR-19

система противоторпедной защиты T-Mk «Fanfare»/SLQ-25 «Nixie»

" FFC 7, FFG 8, FFC 15, FFC 28, FFG 29, FFG 32, с FFG 36 no FFG 61

* В дополнение к штатному артиллерийскому вооружению в средней части корабля могут быть установлены два (2 х 1) 25-мм автомата Мк 38 и четыре (4 х 1) 12,7-мм пулемета. 3* На FFG 61 к других после модернизации.

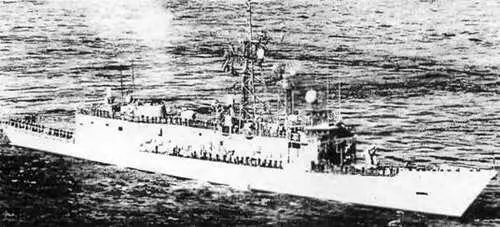

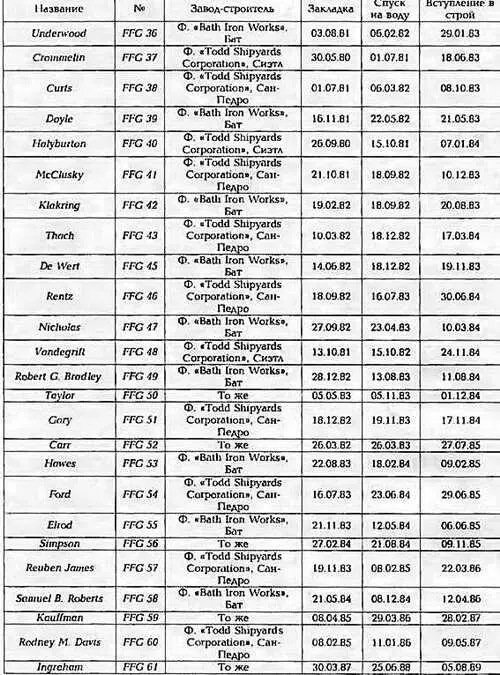

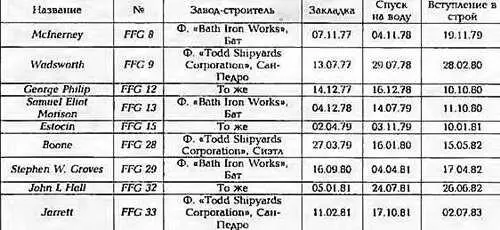

Фрегаты типа Oliver Н. Perry являются самой многочисленной группой эскортных кораблей ВМС США. Толчком к их приобретению стали результаты стратегического исследования, проведенные в 1970 году Отделом военного планирования. Цель этого исследования заключалась в том, чтобы найти оптимальные пути сохранения высокой боеспособности кораблей при уменьшении стоимости их постройки. Фрегаты данного типа, впервые в практике американского кораблестроения, проектировались в соответствии с концепцией «Desing to cost» («Проектирование по стоимости»). Первоначально ВМС США планировали приобрести 74 фрегата данного типа. Первым в июне 1973 г. заказали Oliver И. Perry,

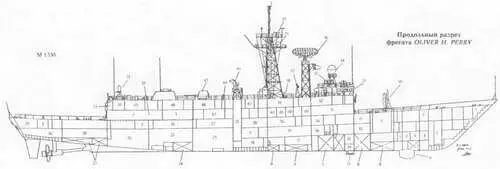

1 Шкиперские кладовые

2. Цепной ящик

3. Коридоры

4. Отсек аппаратуры ГАС

5. Балластные цистерны

6. Обтекатель антенны ГАС AN/SQS-56

7. Отсек шпилевой машины

8. Топливные танки

9. Погреб ЗУР RIM-66E и ПКР RGM-84C

10. ПУ Мк.13 мод. 4

11. Выгородка гирокомпаса

12. Выгородка кондиционеров

13. ВДРК

14. Шахта ВВВРК
